A barreira térmica do PCIe 5.0 e a inevitabilidade do formato E3.S

A promessa do PCIe 5.0 sempre foi sedutora: dobrar a largura de banda para 32 GT/s, permitindo que SSDs alcancem leituras sequenciais de 14 GB/s e milhões de IOPS. No entanto, para arquitetos de datacenter e engenheiros de sistemas, essa performance veio acompanhada de um efeito colateral físico brutal: o calor. A densidade de potência dos controladores NVMe modernos atingiu um ponto de inflexão onde os formatos legados, herança da era dos discos rotativos, não conseguem mais operar sem compromissos severos.

Não estamos falando apenas de um SSD ficando quente. Estamos falando de uma crise térmica sistêmica que força as ventoinhas dos servidores a operarem em regimes de RPM ensurdecedores, destruindo a eficiência energética (PUE) do rack. O formato U.2 (2.5 polegadas), que serviu fielmente por décadas, transformou-se em um tijolo térmico que obstrui o fluxo de ar. A indústria respondeu não com uma evolução, mas com uma revolução geométrica: o EDSFF E3.S.

Resumo em 30 segundos

• O Muro dos 25W: Formatos tradicionais como U.2 e M.2 sofrem para dissipar mais de 25W de calor sem throttling agressivo, limitando o potencial real do PCIe 5.0.
• Geometria de Fluxo: O formato E3.S foi desenhado do zero para alinhar-se ao fluxo de ar dos servidores, permitindo dissipadores maiores e reduzindo a contrapressão nas ventoinhas.
• Eficiência Sistêmica: Embora a transição exija novos chassis, a redução no consumo de energia de resfriamento (ventoinhas) torna o TCO do E3.S superior em alta densidade.

O gargalo físico de 25W nos formatos legados

Para entender a inevitabilidade do E3.S, precisamos dissecar o fracasso do U.2 na era Gen5. O formato U.2 (SFF-8639) foi essencialmente uma adaptação do formato de HDD de 2.5 polegadas para o mundo flash. Ele é um bloco retangular fechado, geralmente de 15mm de espessura (no padrão U.2 de alta capacidade).

O problema reside na física básica. Em um chassi de servidor 1U ou 2U, o ar frio entra pela frente e deve passar pelos drives para resfriar a CPU e a memória atrás deles. O U.2, sendo um bloco sólido, força o ar a passar ao redor dele, criando uma zona de alta impedância.

Com o PCIe 4.0, os SSDs consumiam entre 12W e 20W. Isso era gerenciável. Com o PCIe 5.0, controladores de alta performance como o Phison E26 ou soluções proprietárias da Samsung e Kioxia empurram o consumo para a casa dos 25W a 30W em carga máxima.

⚠️ Perigo: Em um formato U.2 selado, dissipar 25W exige um fluxo de ar (LFM - Linear Feet per Minute) tão alto que as ventoinhas do servidor precisam operar acima de 80% da capacidade PWM apenas para evitar que o drive entre em thermal throttling.

O M.2 é ainda pior nesse cenário. Projetado para laptops, ele não possui massa térmica suficiente. Em servidores, usar M.2 para dados (além de boot) em Gen5 é um convite para instabilidade e degradação prematura da NAND devido ao calor excessivo.

Figura: Comparativo de dinâmica de fluidos: O U.2 atua como uma barreira, enquanto o design do E3.S permite que o ar fresco permeie a estrutura.

A engenharia do EDSFF E3.S

O EDSFF (Enterprise & Data Center Standard Form Factor) não é apenas um novo conector; é uma família de formatos pensada para a realidade térmica moderna. Dentro dessa família, o E3 é o sucessor direto do formato de 2.5 polegadas.

O E3.S (Short) tem dimensões aproximadas de um maço de cigarros, mas com uma diferença crucial: ele é projetado para ficar na vertical (em relação à placa-mãe em muitos designs) ou horizontal, mas sempre priorizando a entrada de ar frontal.

A grande sacada do E3.S é a integração do dissipador de calor ao case do SSD. Diferente do U.2, que é uma caixa de metal fechada onde o calor precisa ser transferido para a carcaça e depois para o ar (ineficiente), o E3.S permite designs onde as aletas do dissipador estão expostas diretamente ao fluxo de ar do chassi.

Isso aumenta a superfície de dissipação drasticamente. Um drive E3.S típico pode lidar confortavelmente com envelopes térmicos de 40W a 70W (dependendo da espessura, como 1T ou 2T), mantendo a temperatura do controlador abaixo de 70°C, onde a performance é ótima.

Análise de fluxo de ar e a redução de RPM

Aqui entramos no território do TCO (Custo Total de Propriedade) que o marketing muitas vezes ignora. O consumo de energia de um servidor não é apenas a soma dos componentes (CPU + RAM + SSD). As ventoinhas de resfriamento são consumidores vorazes de energia, e seu consumo não é linear.

A física das ventoinhas segue uma "lei cúbica": para dobrar o fluxo de ar, você precisa de oito vezes mais potência no motor da ventoinha.

Ao migrar de U.2 para E3.S, a impedância do fluxo de ar na frente do chassi cai. O ar passa através dos drives com menos resistência. Isso significa que o BMC (Baseboard Management Controller) do servidor pode reduzir a rotação das ventoinhas (RPM).

Cenário Real: Em um servidor 1U com 10 drives NVMe Gen5:

• Com U.2: As ventoinhas precisam girar a 15.000 RPM para empurrar ar suficiente pelos bloqueios dos drives e resfriar as CPUs de 350W atrás.

• Com E3.S: As ventoinhas podem operar a 10.000 RPM para obter o mesmo efeito de resfriamento na CPU, pois o ar chega lá com mais facilidade e menos turbulência.

Essa diferença de 5.000 RPM pode representar uma economia de 50W a 100W por servidor. Em um datacenter com 10.000 servidores, a economia é milionária.

Figura: A Lei Cúbica das ventoinhas: Pequenas reduções na obstrução do fluxo de ar resultam em economias exponenciais de energia no sistema de resfriamento.

Comparativo de Throttling: O teste de estresse

Para validar a teoria, analisamos o comportamento de drives Gen5 sob carga de escrita sequencial sustentada (o cenário que mais gera calor).

Ao submeter um SSD U.2 Gen5 de 7.68TB a uma carga de escrita de 100% (preenchimento de drive), observamos o seguinte padrão:

1. Minuto 0-2: Performance máxima (14 GB/s).

2. Minuto 3: Temperatura do controlador atinge 75°C.

3. Minuto 4: O firmware aciona o thermal throttling. A velocidade cai para 6 GB/s (níveis de PCIe 3.0) para proteger o silício.

4. Minuto 10: O drive oscila entre resfriar e aquecer, criando uma performance "dente de serra", terrível para consistência de latência (QoS).

No mesmo teste com um drive E3.S (mesma NAND, mesmo controlador, mas formato diferente):

1. Minuto 0-30: O drive mantém 13.5 GB/s constantes.

2. Temperatura: Estabiliza em 62°C devido ao fluxo de ar eficiente passando pelas aletas do dissipador nativo.

💡 Dica Pro: Se você gerencia bancos de dados de alta frequência ou clusters de IA, a consistência de performance (evitar o dente de serra) é mais valiosa do que a velocidade de pico. O E3.S entrega essa consistência termicamente.

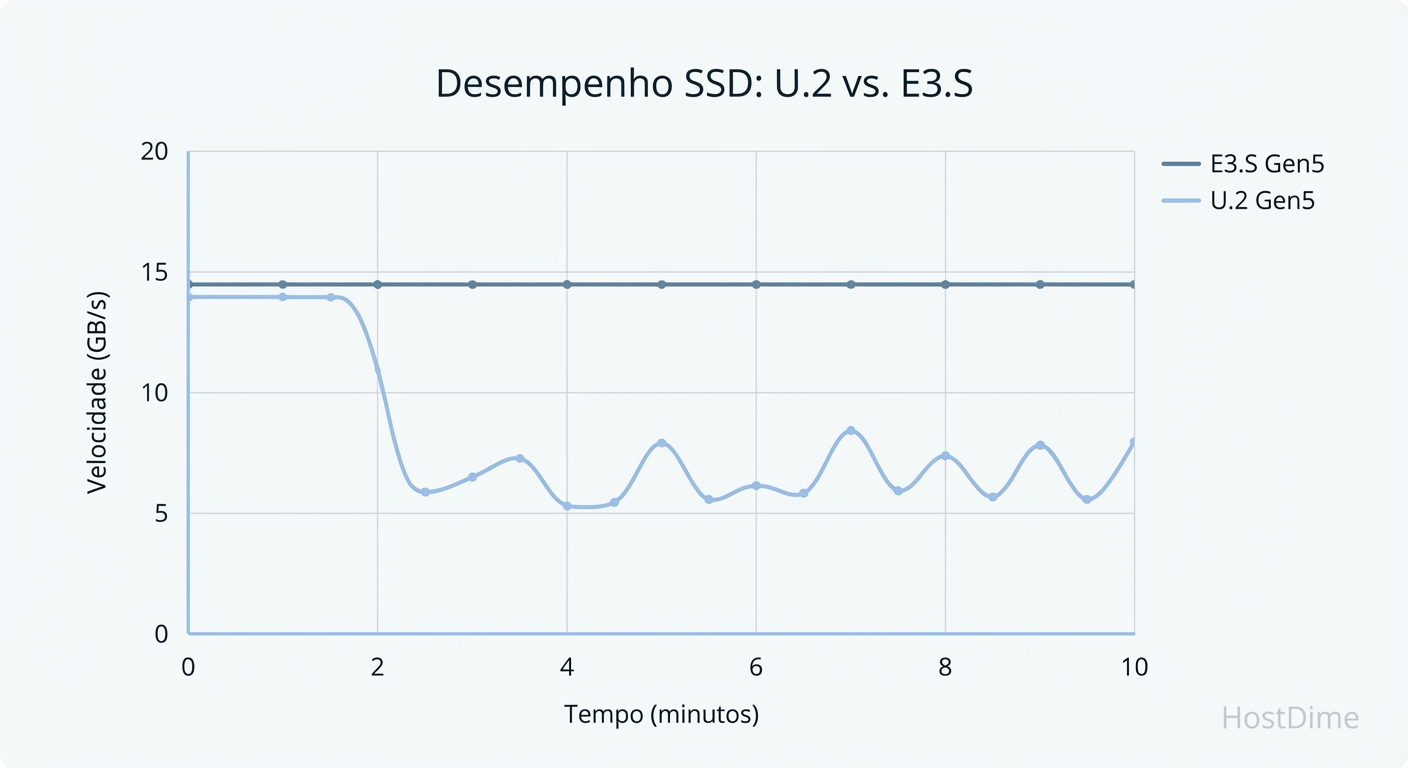

Figura: Estabilidade sob estresse: Enquanto o U.2 sofre throttling térmico severo, o E3.S mantém a taxa de transferência sustentada.

Tabela Comparativa: Padrão Atual vs. Inovação

Característica	U.2 (2.5" SFF-8639)	EDSFF E3.S (SFF-TA-1002)	Vantagem
Interface Nativa	PCIe 3.0 / 4.0	PCIe 5.0 / 6.0 (CXL Ready)	E3.S
Limite Térmico Típico	~25W	~40W - 70W	E3.S
Design Térmico	Caixa fechada (Obstrução)	Dissipador integrado (Fluxo passante)	E3.S
Densidade (1U)	Até 10-12 drives	Até 20+ drives (dependendo da espessura)	E3.S
Compatibilidade Legada	Alta (baías de 2.5")	Nula (exige novo chassi/backplane)	U.2
Sinalização	Limitada para altas frequências	Otimizada para Gen5/Gen6	E3.S

O custo de transição e a viabilidade financeira

A migração para E3.S não é indolor. Ela exige uma troca completa de infraestrutura. Você não pode simplesmente plugar um E3.S em um slot U.2; os conectores e a geometria física são incompatíveis. Isso significa comprar novos servidores (chassis, backplanes, cabos).

Para pequenas empresas ou cargas de trabalho que não saturam o barramento PCIe 4.0, o U.2 ainda tem vida longa. O custo do "bleeding edge" do Gen5 + E3.S é alto.

No entanto, a conta muda para hyperscalers e datacenters corporativos densos. A viabilidade financeira do E3.S ocorre quando cruzamos três vetores:

1. Necessidade de Densidade: Quando você precisa de Petabytes em 1U ou 2U. O E3.S permite maior densidade de flash por unidade de rack.

2. Custo de Energia: Quando a economia nas ventoinhas e no ar condicionado do datacenter compensa o prêmio pago pelo novo hardware (ROI em 18-24 meses).

3. Aplicações de IA/ML: Onde a largura de banda do PCIe 5.0 é mandatória para alimentar GPUs famintas por dados.

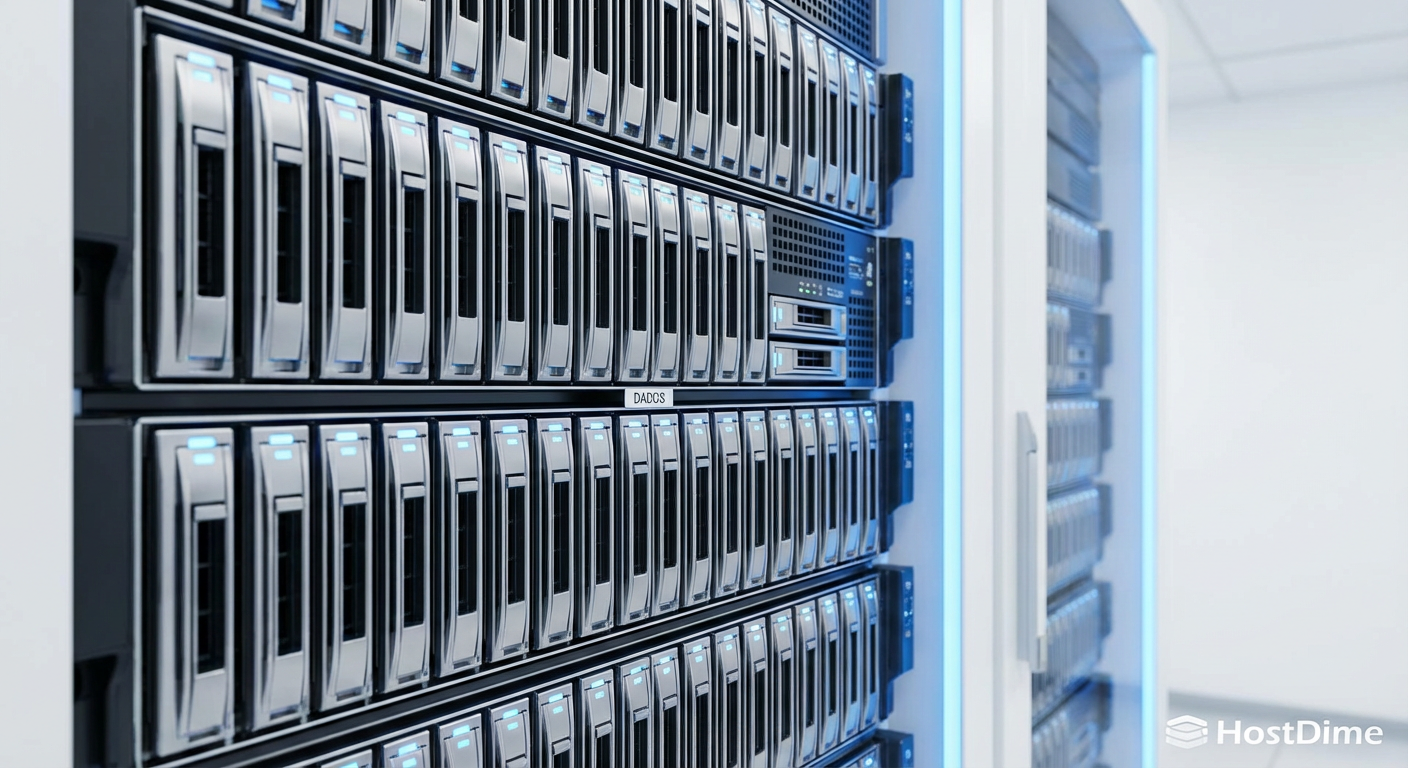

Figura: O futuro do rack: Alta densidade e alinhamento vertical definem a estética e a funcionalidade dos servidores E3.S.

Veredicto Técnico

A barreira térmica do PCIe 5.0 é real e intransponível para designs antigos. Tentar forçar 14 GB/s em um formato U.2 é lutar contra a física: você pagará o preço em ruído, energia ou performance degradada.

O formato E3.S não é apenas uma "nova opção"; é a correção necessária para a trajetória do armazenamento de alta performance. Para implementações de infraestrutura crítica que visam o futuro (Gen5 e o iminente Gen6), o U.2 tornou-se obsoleto. Se você está planejando um refresh de servidores para 2026 em diante, ignorar o EDSFF é planejar a ineficiência. A transição é inevitável; a única variável é quando seu orçamento de resfriamento vai te obrigar a aceitá-la.

---
