A Frequência da Morte: Por que 800 Hz destroem arrays HAMR em silêncio

Você acabou de gastar o orçamento trimestral em um array de 2PB com os novos discos HAMR de 32TB. Eles passaram no teste de bancada, o SMART está limpo e a controladora SAS brilha verde. Mas assim que você fecha a tampa do chassi 4U e empurra o servidor para o rack, o pesadelo começa. A latência de gravação dispara, o throughput cai para níveis de USB 2.0 e, em 48 horas, dois discos são marcados como falha preditiva. Você troca os discos, e acontece de novo.

Não é o firmware. Não é o lote de fabricação. O assassino é uma ventoinha de 80mm operando a exatos 12.000 RPM. Bem-vindo à física acústica do armazenamento de alta densidade, onde o som não é apenas ruído, é uma força mecânica capaz de destruir cabeças de leitura microscópicas.

Resumo em 30 segundos

• A Matemática do Caos: Ventoinhas de 4 pás a 12.000 RPM geram uma frequência de passagem de pá de exatos 800 Hz.
• O Alvo: Essa frequência coincide perigosamente com a frequência natural de ressonância dos braços atuadores de discos rígidos modernos.
• O Fator HAMR: A densidade extrema de trilhas (TPI) da tecnologia HAMR removeu a margem de erro que existia em discos antigos, tornando vibrações micro-mecânicas fatais para a performance.

O mistério dos discos que falham apenas no rack

Quem trabalha com bare metal sabe que o ambiente de teste raramente replica a hostilidade de um corredor frio de datacenter. Na bancada, com a tampa aberta, o fluxo de ar é ineficiente, mas a vibração se dissipa. Quando selamos um chassi de alta densidade (como os modelos de 60 ou 90 baias top-loading), criamos uma câmara de eco mecânica.

O problema que estamos vendo em 2025 e 2026 com a adoção em massa de unidades HAMR (Heat-Assisted Magnetic Recording) não é novo, mas a tolerância mudou. Antigamente, um disco de 4TB podia suportar uma certa quantidade de vibração e o servo-mecanismo compensava. Hoje, estamos lidando com trilhas tão estreitas que a cabeça de gravação precisa de uma precisão nanométrica enquanto um laser aquece a superfície do prato.

Se o chassi vibra, o disco vibra. Se o disco vibra na frequência errada, o servo perde a trilha. O resultado não é sempre uma falha catastrófica imediata, mas uma "latência de cauda" brutal. O disco tenta escrever, erra, espera a rotação, tenta de novo. O I/O despenca.

A física da coincidência: 12.000 RPM e a harmônica de 4 pás

Vamos desmontar isso. A maioria das ventoinhas de servidor de alta performance (aquelas Delta ou Nidec que parecem turbinas) opera em rotações altíssimas para forçar ar através de backplanes densos.

A conta é simples e assustadora:

1. Uma ventoinha a 12.000 RPM gira 200 vezes por segundo (200 Hz).

2. A maioria dessas ventoinhas industriais possui 4 pás (ou lâminas).

3. A cada rotação, 4 pás passam por um ponto fixo, criando um pulso de pressão.

4. 200 Hz x 4 pás = 800 Hz.

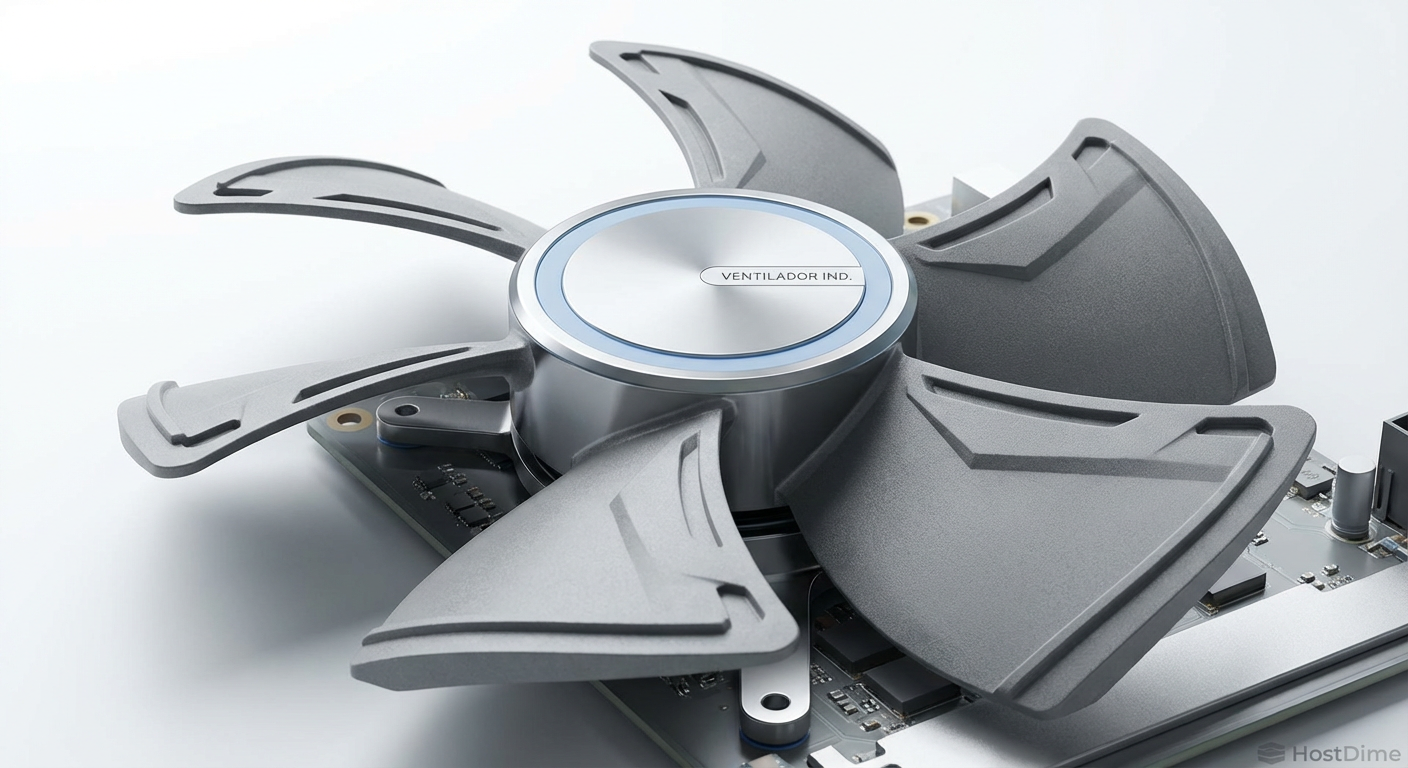

Fig 3. O culpado comum: Ventoinhas de 4 pás operando a 12.000 RPM geram a harmônica exata de 800 Hz.

Essa frequência de 800 Hz é o que chamamos de Blade Pass Frequency (BPF). Em um chassi mal projetado ou em um cenário onde o controle PWM (Pulse Width Modulation) fixa as ventoinhas em 100% devido à carga térmica, você está gerando um tom puro e contínuo de 800 Hz.

💡 Dica Pro: Nunca confie cegamente no perfil de ventoinha "Performance Mode" da BIOS se você usa HDDs mecânicos. Esse modo geralmente trava as ventoinhas em 100%, garantindo a geração máxima de vibração harmônica.

Por que a densidade de trilhas do HAMR reviveu esse pesadelo

Para entender por que isso mata discos HAMR e não o seu velho disco de 2TB, precisamos olhar para a densidade de trilhas (TPI). A tecnologia HAMR permite espremer muito mais dados no mesmo prato usando um laser para alterar a coercividade magnética momentaneamente.

Isso significa que as trilhas são absurdamente finas. Estamos falando de centenas de milhares de trilhas por polegada. O braço atuador, que segura a cabeça de leitura/gravação, precisa flutuar sobre essas trilhas com estabilidade absoluta.

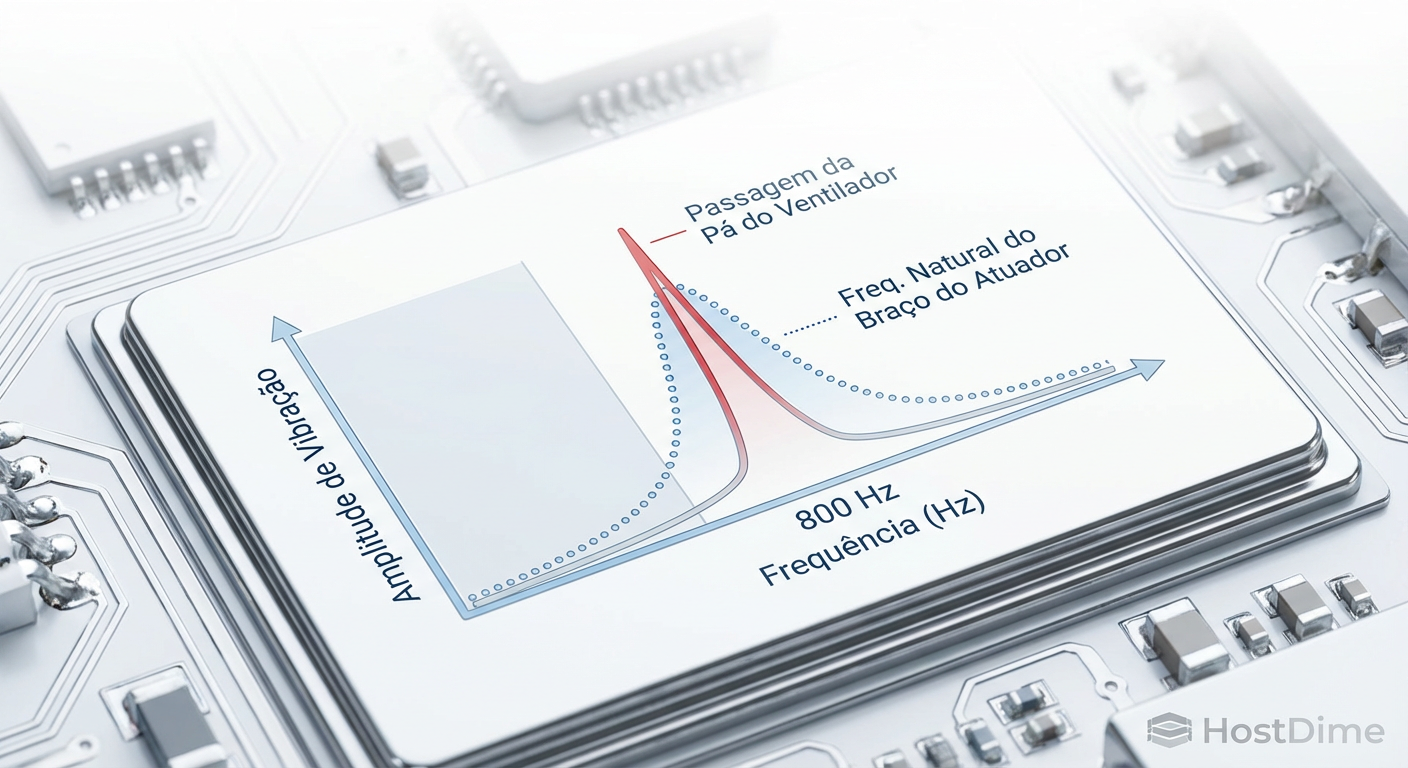

Fig 1. O alinhamento fatal: Onde a frequência de passagem das pás encontra a ressonância do atuador.

O problema é a ressonância estrutural. Todo objeto físico tem uma frequência natural na qual ele "gosta" de vibrar. Para muitos braços atuadores de discos de 3.5 polegadas, essa frequência natural reside, por uma infeliz coincidência da engenharia de materiais, na faixa de 800 Hz a 1200 Hz.

Quando a vibração da ventoinha (800 Hz) encontra a frequência natural do atuador (digamos, 810 Hz), ocorre o fenômeno de ressonância. A vibração não é apenas transmitida; ela é amplificada. O braço começa a oscilar lateralmente. Para um disco antigo, isso era ruído. Para um disco HAMR, é como tentar enfiar uma linha na agulha durante um terremoto.

O braço atuador e a ressonância fatal

Ao abrir um disco rígido (não faça isso em casa se quiser usá-lo depois), você vê o conjunto do atuador. É uma peça de metal robusta, pivotada em um canto. Mas em escala microscópica, ele é uma vara de pescar flexível.

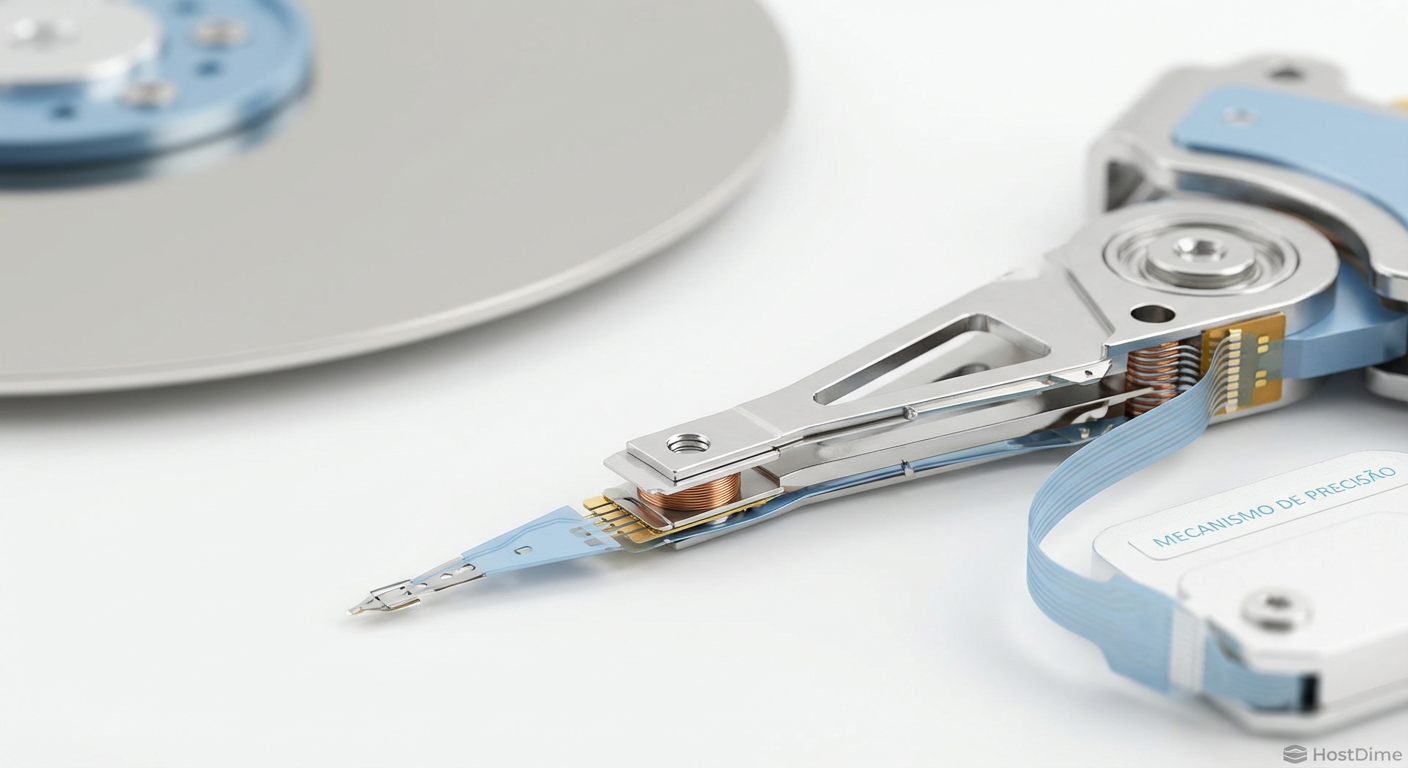

Fig 2. O braço atuador: Uma estrutura mecânica com frequência natural fixa entre 810-820 Hz.

Quando excitado pela frequência de 800 Hz vinda do chassi, o braço entra em um modo de vibração torcional. O sensor de posição da cabeça (PES - Position Error Signal) detecta que a cabeça saiu da trilha. O firmware do disco interrompe a escrita para evitar corromper dados nas trilhas adjacentes.

Isso gera o erro Off-Track Write Fault. O disco espera a vibração passar ou tenta compensar com o atuador secundário (micro-atuador piezoelétrico na ponta do braço). Mas se a ventoinha está gritando a 12.000 RPM constantemente, a vibração nunca passa. O disco entra em um loop de retentativas, o buffer enche e o sistema operacional vê o disco como "lento" ou "não responsivo".

A falha da troca de hardware sem análise espectral

O erro mais comum que vejo em campo é o técnico trocar o disco "defeituoso" por um novo. O novo disco falha em 24 horas. O técnico troca o backplane. Falha de novo.

O problema é posicional. Se você tem uma parede de ventoinhas logo atrás do backplane de discos (comum em servidores 1U e 2U), o disco que está fisicamente alinhado com a ventoinha número 3 pode estar recebendo 10x mais energia vibratória do que o disco na posição 1.

⚠️ Perigo: Mover um disco "com falha" para outro slot e ver ele funcionar perfeitamente é o maior indicador de problemas de vibração induzida (RVI - Rotational Vibration Interference), não de defeito no disco.

Sem uma análise espectral — ou pelo menos um olhar crítico sobre a rotação das ventoinhas — você vai queimar RMAs desnecessariamente. Ferramentas de diagnóstico modernas em storage arrays (como as da Seagate ou WD) conseguem plotar o erro de posição em função da frequência, mostrando picos claros em 800 Hz ou suas harmônicas.

Mitigação via PWM e geometria de ventoinhas

Como resolvemos isso sem demitir o engenheiro mecânico que projetou o chassi? Temos duas abordagens: software e hardware.

1. A Dança do PWM (Software) A solução mais rápida é evitar os 12.000 RPM exatos. Configurar o BMC/IPMI para rodar as ventoinhas a 90% ou 110% (se possível) tira a frequência da zona de perigo de 800 Hz. Se rodarmos a 10.800 RPM, a frequência cai para 720 Hz. Se o atuador ressoa a 810 Hz, acabamos de salvar o array. Muitos sistemas de storage enterprise fazem "varredura de ventoinha", alterando levemente a rotação para evitar ondas estacionárias.

2. Geometria de Pás (Hardware) A solução definitiva é usar ventoinhas com número ímpar de pás, geralmente 5 ou 7.

• 12.000 RPM / 60 * 5 pás = 1.000 Hz.

• 12.000 RPM / 60 * 7 pás = 1.400 Hz.

Isso empurra a frequência de excitação para fora da zona de perigo da maioria dos atuadores mecânicos atuais. É por isso que você vê ventoinhas de qualidade (como Noctua no mercado consumidor ou Sanyo Denki no industrial) com geometrias de pás ímpares e espaçamento irregular para "espalhar" o espectro de ruído.

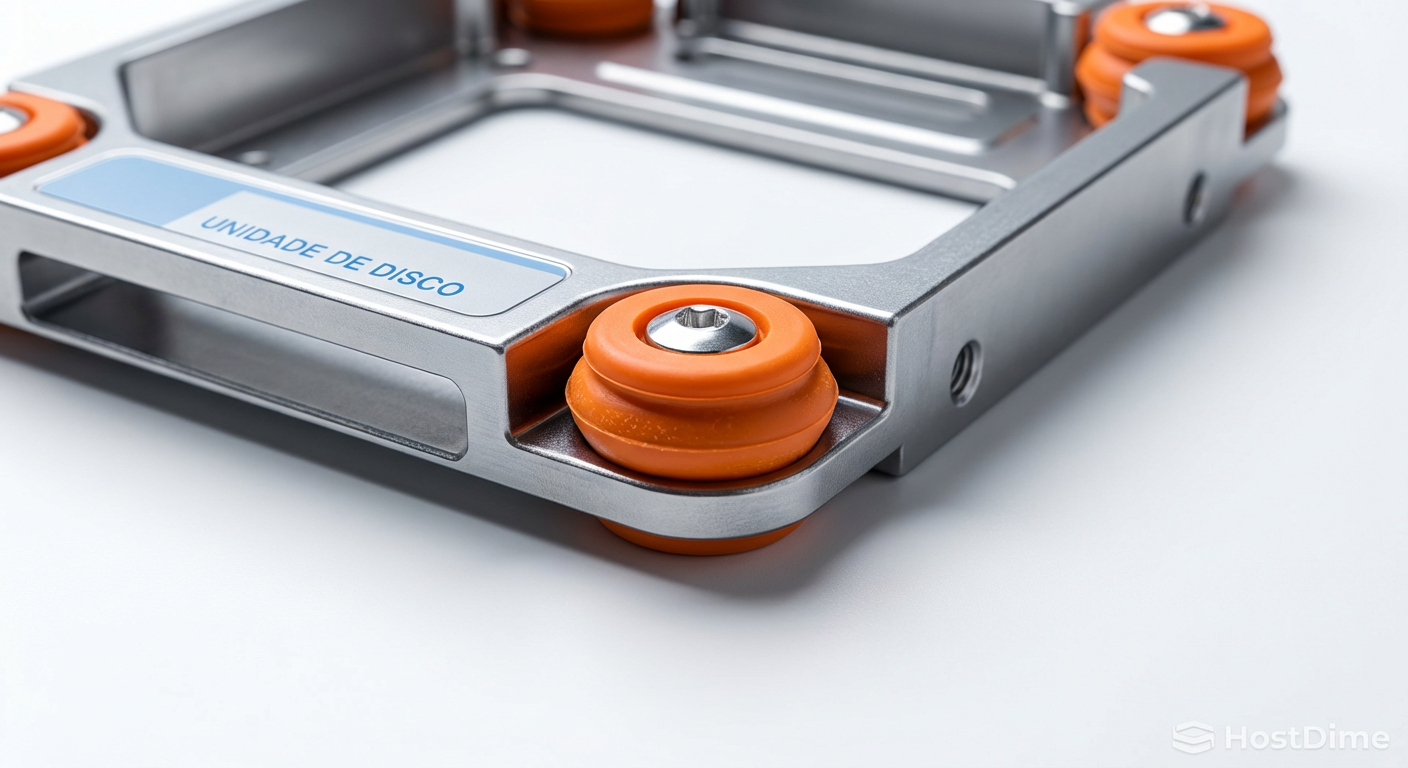

Fig 4. Desacoplamento físico: Isoladores de silicone que quebram a transmissão da frequência pelo chassi.

3. Desacoplamento Físico O uso de caddies (gavetas) de disco com isoladores de borracha ou silicone de alta qualidade é vital. Plástico duro contra metal transmite 100% da vibração. O silicone age como um filtro passa-baixa, absorvendo as altas frequências antes que cheguem ao disco.

O veredito da bancada

A densidade de armazenamento chegou a um ponto onde a engenharia mecânica do chassi é tão crítica quanto a qualidade do silício da controladora. Se você está montando um servidor de armazenamento de alta capacidade ou atualizando um chassi antigo com discos HAMR de última geração, a acústica não é apenas uma questão de conforto auditivo para o sysadmin. É uma questão de integridade de dados.

Antes de culpar o fabricante do disco por uma taxa alta de falhas (AFR), verifique suas ventoinhas. Se elas forem de 4 pás e estiverem gritando a 12.000 RPM, você construiu um gerador de frequência sônica projetado especificamente para matar seus dados. Ajuste suas curvas de ventoinha, use isolamento adequado e lembre-se: no mundo do storage, o silêncio (ou pelo menos a frequência certa) é ouro.

Referências & Leitura Complementar

1. OCP Storage HDD Dynamics Whitepaper (2024): Análise detalhada sobre interferência vibratória em chassis Open Compute Project.

2. Seagate Exos X-Class Datasheets: Especificações de tolerância a vibração rotacional (R/V) e limites de rad/s².

3. SNIA Emerald Program: Diretrizes sobre eficiência energética e acústica em datacenters.

4. JEDEC/ISO 7779: Padrões de medição de ruído aéreo emitido por equipamentos de tecnologia da informação.

Perguntas Frequentes

1. Isso afeta SSDs ou NVMe? Não da mesma forma. SSDs não possuem partes móveis, então não sofrem com erros de rastreamento de cabeça. No entanto, vibrações extremas podem causar fadiga em soldas BGA ou conectores ao longo de anos, mas não causam a queda de performance imediata vista em HDDs.

2. Posso usar ventoinhas "silenciosas" de PC gamer no meu servidor de storage? Cuidado. Ventoinhas de PC focam em silêncio e baixo fluxo de ar (CFM) com baixa pressão estática. Servidores de storage, especialmente os cheios de discos, precisam de alta pressão estática para empurrar o ar pelos espaços minúsculos entre os drives. Se você trocar por ventoinhas fracas, resolverá a vibração, mas cozinhará os discos.

3. Como sei se meus discos estão sofrendo com isso sem equipamentos caros? Monitore os atributos SMART, especificamente o "Seek Error Rate" ou "G-Sense Error Rate" (dependendo do fabricante). Se esses números subirem rapidamente quando o servidor está sob carga térmica (ventoinhas altas), você tem um problema de vibração.

4. Discos de 5400/7200 RPM vibram menos? Eles geram menos vibração própria, mas são igualmente vítimas da vibração externa das ventoinhas. A rotação do disco (RPM) é diferente da frequência de passagem das pás da ventoinha. Um disco de 5400 RPM ainda pode ser destruído por uma ventoinha de 12.000 RPM.
