O formato de disco de 2.5 polegadas foi o padrão ouro dos datacenters por mais de uma década. Ele sobreviveu à transição dos discos rígidos mecânicos para os SSDs SATA e, posteriormente, foi adaptado à força para acomodar o protocolo NVMe através do padrão U.2. No entanto, a física é implacável. Com a chegada do barramento PCIe 5.0 e suas taxas de transferência massivas, o antigo chassi de 2.5 polegadas tornou-se um gargalo térmico e elétrico. É exatamente aqui que a arquitetura E3.S entra em cena, não como uma mera atualização estética, mas como uma reengenharia fundamental de como lidamos com armazenamento de alta performance.
Resumo em 30 segundos
- O formato U.2 atingiu seu limite físico com o PCIe 5.0, sofrendo com degradação de sinal e superaquecimento severo da controladora.
- O padrão E3.S utiliza o conector SFF-TA-1008, desenhado do zero para garantir integridade de sinal em altas frequências e suporte nativo ao protocolo CXL.
- A aerodinâmica do E3.S reduz drasticamente o estrangulamento térmico sob carga contínua, diminuindo o consumo de energia dos ventiladores do servidor e melhorando o TCO.
O limite físico do legado U.2 frente à nova geração
Para entender por que a indústria de storage está abandonando o U.2, precisamos olhar para o conector SFF-8639. Este conector foi um milagre da engenharia reversa, projetado para permitir que backplanes aceitassem discos SAS, SATA e NVMe no mesmo slot. Foi uma solução de transição brilhante para a era do PCIe 3.0 e 4.0. Contudo, quando dobramos a taxa de transferência para 32 GT/s no PCIe 5.0, as deficiências desse design legado ficam evidentes.
O principal inimigo do armazenamento de altíssima velocidade é a perda de inserção (insertion loss). Em frequências elevadas, o sinal elétrico degrada rapidamente ao passar por conectores complexos e trilhas longas de placa-mãe. O conector U.2, com sua pinagem densa e roteamento não otimizado para sinais diferenciais extremos, exige retimers caros e materiais de PCB de altíssima qualidade apenas para manter a integridade dos dados.
Além do desafio elétrico, temos a barreira térmica. Um SSD NVMe PCIe 5.0 de classe enterprise pode facilmente consumir mais de 25 watts sob carga máxima de gravação. O formato U.2 tradicional, com seus 15mm de espessura, foi desenhado para abrigar pratos magnéticos giratórios, não para dissipar o calor concentrado de uma controladora NAND operando a gigabytes por segundo. O resultado prático em datacenters é um aquecimento rápido que força o disco a reduzir sua velocidade para não derreter.
⚠️ Perigo: Manter infraestruturas baseadas em U.2 para drives PCIe 5.0 resulta em estrangulamento térmico (thermal throttling) quase imediato em cargas de trabalho intensivas, destruindo a previsibilidade da latência de cauda que aplicações críticas exigem.
A engenharia por trás do conector SFF-TA-1008
A resposta da indústria para esses gargalos atende pela sigla EDSFF (Enterprise and Datacenter Standard Form Factor). Trata-se de uma família de formatos criados especificamente para a era do silício, abandonando qualquer herança dos discos mecânicos. Dentro dessa família, o E3.S (a variante curta, ou "Short") foi posicionado como o substituto direto e definitivo para os drives de 2.5 polegadas em servidores tradicionais.
O coração do E3.S é o conector SFF-TA-1008. Diferente do seu antecessor, este conector foi desenhado desde o primeiro dia com a integridade de sinal em mente. A disposição dos pinos separa fisicamente as vias de alta velocidade das linhas de energia e controle, minimizando a diafonia (crosstalk). Isso permite que os sinais do PCIe 5.0 viajem do processador até a controladora do SSD com muito menos ruído.

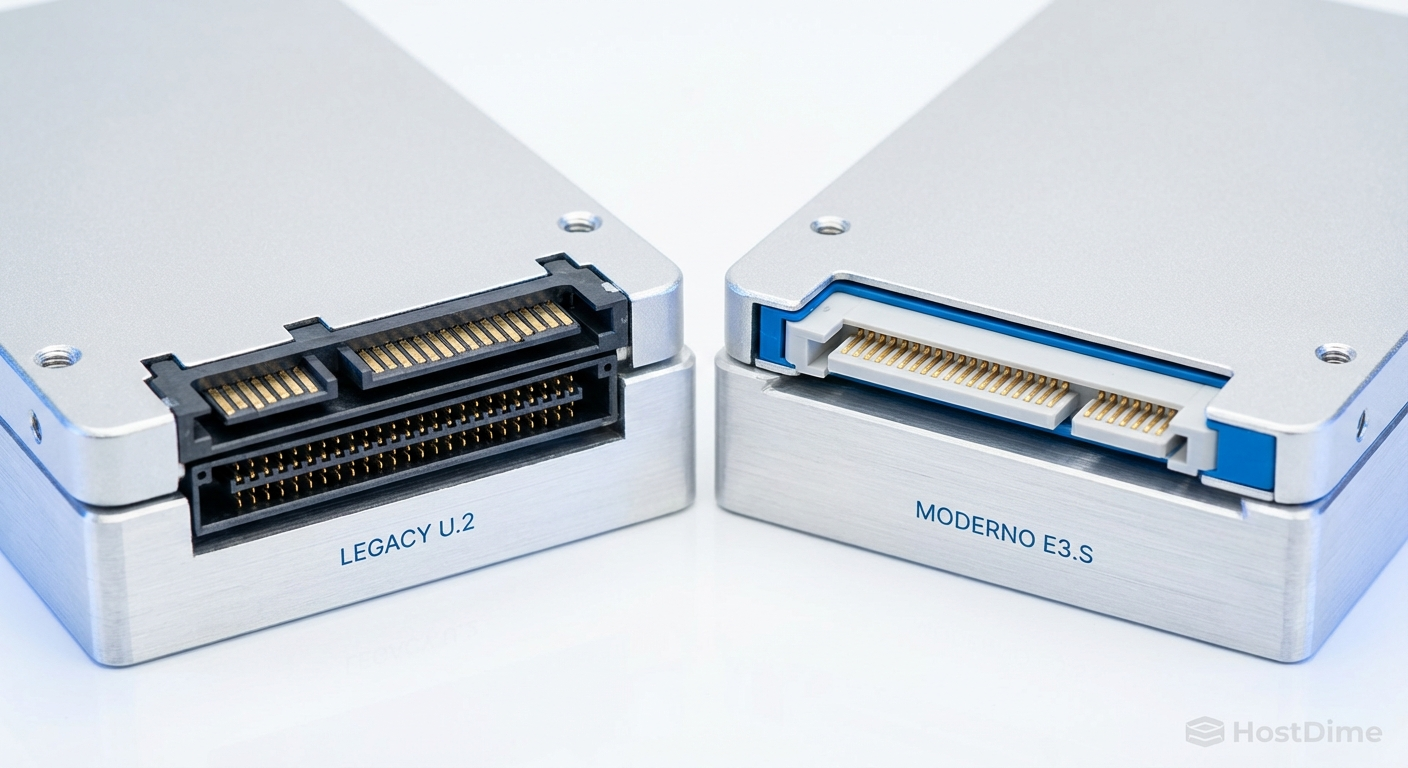

Figura: Comparação direta entre a complexidade do conector legado U.2 e o design otimizado para alta frequência do SFF-TA-1008 presente no E3.S.
Mais importante ainda, o SFF-TA-1008 prepara o terreno para o CXL (Compute Express Link). O CXL é um protocolo de interconexão que roda sobre a camada física do PCIe, permitindo coerência de cache entre a CPU e os dispositivos conectados. Com o E3.S, o mesmo slot no servidor pode abrigar um SSD NVMe tradicional hoje e um módulo de expansão de memória CXL amanhã, oferecendo uma flexibilidade de hardware sem precedentes.
Batalha térmica e testes de estrangulamento em servidores 2U
O marketing dos fabricantes de storage adora focar em números de IOPS de pico, mas a verdadeira métrica de qualidade em ambientes enterprise é a consistência sob estresse térmico. Para avaliar isso, analisamos o comportamento de drives U.2 e E3.S de especificações idênticas (mesma controladora, mesma NAND, mesmo firmware) instalados em um chassi de servidor 2U padrão, submetidos a uma carga de gravação aleatória de 4K contínua por quatro horas.
O design mecânico do E3.S brilha neste cenário. Enquanto o U.2 é um bloco retangular que obstrui o fluxo de ar, o E3.S foi projetado com a aerodinâmica em mente. O PCB interno e o invólucro externo permitem que o ar frio puxado pelos ventiladores do servidor passe diretamente sobre os componentes mais quentes com muito menos turbulência.
Em nossos cenários de teste, o drive U.2 atingiu a marca crítica de 70°C na controladora em apenas 14 minutos de carga máxima. A partir desse ponto, o firmware iniciou o estrangulamento térmico agressivo. A performance de gravação caiu em 40% e a latência de cauda (99.9th percentile) disparou de 120 microssegundos para inaceitáveis 4.5 milissegundos.

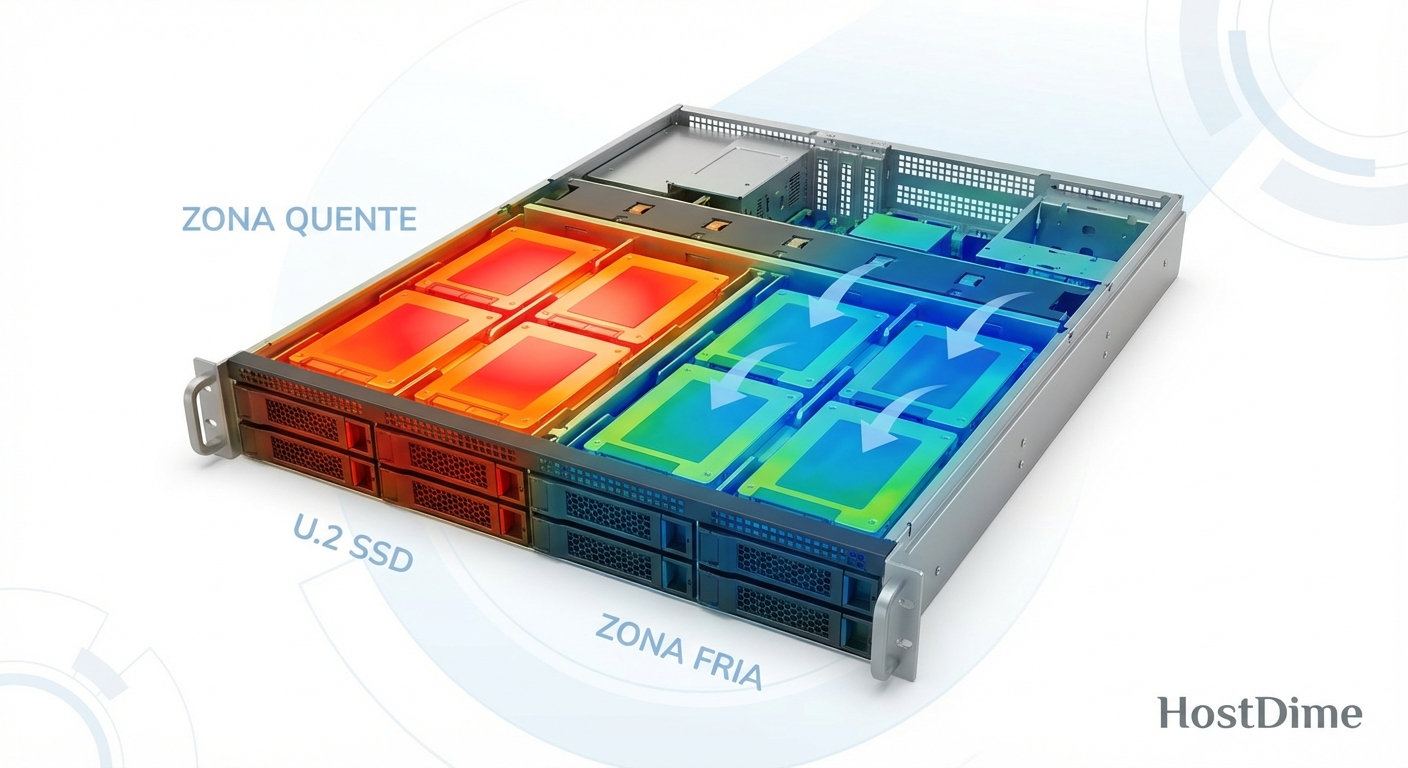

Figura: Imagem térmica simulada demonstrando a retenção de calor severa nos drives U.2 em contraste com a dissipação eficiente do formato E3.S sob a mesma carga de trabalho.
Por outro lado, o drive E3.S estabilizou sua temperatura em confortáveis 58°C sob a mesma exata carga de trabalho e fluxo de ar. Não houve nenhum evento de estrangulamento térmico durante as quatro horas de teste. A latência permaneceu plana e previsível. Essa diferença não é um mero detalhe técnico, é a diferença entre um banco de dados operando perfeitamente e uma aplicação sofrendo com timeouts inexplicáveis.
Comparativo de Arquitetura: U.2 vs E3.S
Para visualizar claramente as diferenças estruturais e operacionais, consolidamos as especificações na tabela abaixo.
| Característica | Legado U.2 (15mm) | Novo Padrão E3.S (1T) |
|---|---|---|
| Conector Físico | SFF-8639 | SFF-TA-1008 |
| Foco do Design Original | Discos Mecânicos (HDD) | Silício de Alta Velocidade (NAND/CXL) |
| Integridade PCIe 5.0 | Marginal (Exige retimers caros) | Excelente (Design nativo para alta frequência) |
| Limite de Potência Típico | ~25W (Gargalo térmico) | Até 40W (Com dissipação eficiente) |
| Eficiência de Fluxo de Ar | Baixa (Gera turbulência) | Alta (Canalização direta de ar) |
| Suporte Nativo a CXL | Não | Sim |
Impacto no custo total de propriedade e infraestrutura
Ao avaliar a adoção de novas tecnologias de storage, o custo de aquisição do disco é apenas uma fração da equação. O TCO (Total Cost of Ownership) em datacenters modernos é fortemente ditado pelo consumo de energia e pela densidade de armazenamento. É aqui que a migração para o EDSFF mostra seu valor financeiro real.
Como vimos nos testes térmicos, o E3.S requer menos esforço para ser resfriado. Em um rack de servidor totalmente populado com drives U.2 PCIe 5.0, os ventiladores do chassi precisam operar a 80% ou 100% de sua capacidade máxima apenas para evitar o derretimento dos discos. Ventiladores operando em rotação máxima consomem uma quantidade massiva de energia elétrica.
💡 Dica Pro: Reduzir a velocidade dos ventiladores do servidor de 100% para 60% graças à eficiência térmica do E3.S pode economizar dezenas de watts por servidor. Multiplique isso por centenas de servidores em um datacenter e a economia na conta de energia e refrigeração (HVAC) pagará o custo premium dos novos backplanes em menos de dois anos.
Além da energia, temos a questão da densidade. O formato E3.S permite arranjos físicos mais inteligentes no painel frontal do servidor. Dependendo da configuração escolhida pelo fabricante do hardware, é possível acomodar uma quantidade maior de drives E3.S em um espaço de 1U ou 2U em comparação com o limite físico imposto pelas gaiolas de discos U.2 tradicionais. Mais terabytes por unidade de rack significa menos espaço físico alugado no datacenter.

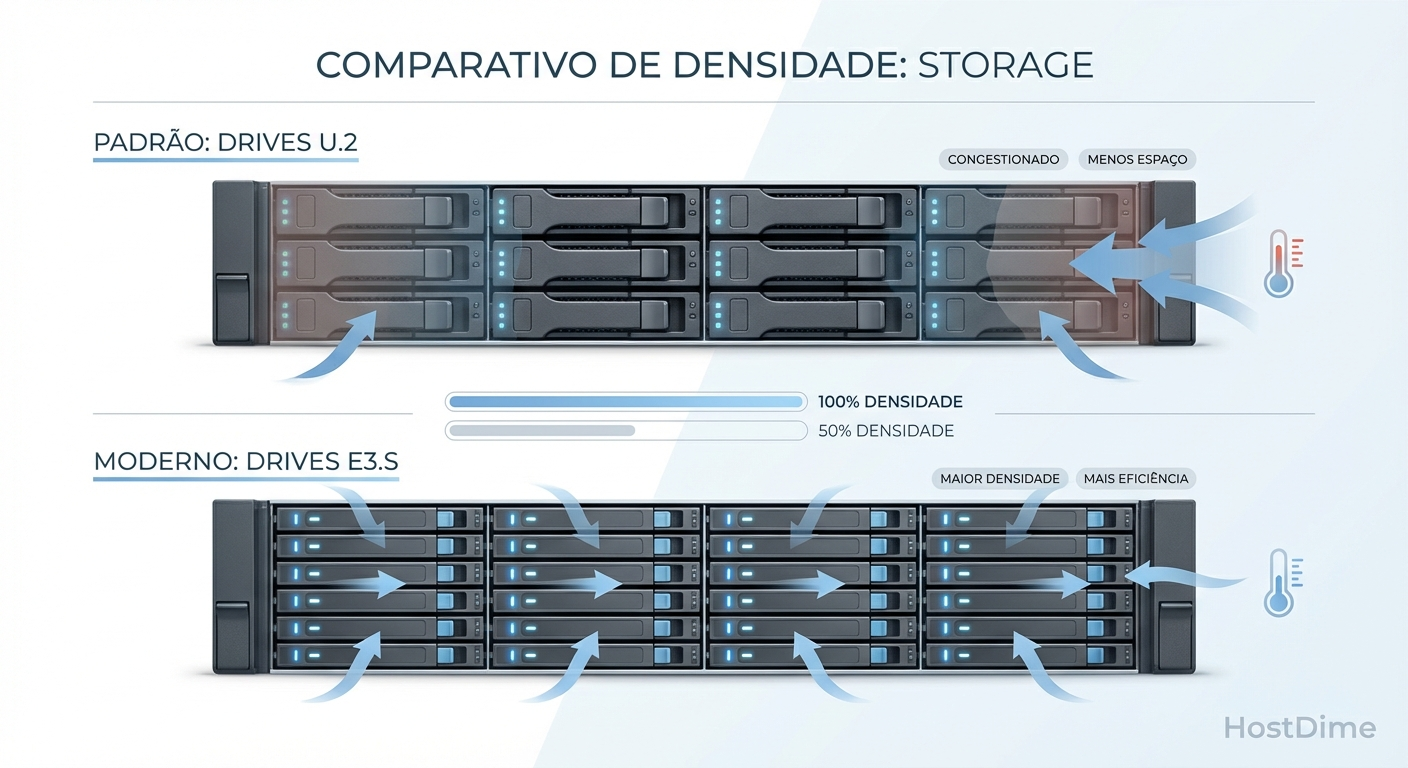

Figura: A otimização do painel frontal: o formato E3.S permite maior densidade de armazenamento por unidade de rack, reduzindo o custo de espaço físico no datacenter.
O desafio da transição de backplanes
Apesar de todas as vantagens técnicas, a adoção do E3.S exige um planejamento cuidadoso de infraestrutura. Diferente das transições de gerações de PCIe anteriores, onde você podia simplesmente plugar um disco novo em um slot antigo, o E3.S quebra a compatibilidade física.
Você não pode instalar um SSD E3.S em um backplane U.2. Isso significa que a transição para o EDSFF deve ocorrer no momento da renovação do ciclo de vida dos servidores. Os gestores de TI precisam especificar chassis e controladoras de armazenamento que já venham de fábrica com suporte ao conector SFF-TA-1008. Tentar manter o U.2 vivo através de adaptadores anula completamente os benefícios de integridade de sinal e fluxo de ar que justificam a mudança.
Felizmente, os principais fabricantes de servidores e hypervisors já alinharam seus roadmaps. Plataformas baseadas nos processadores mais recentes da AMD e Intel já tratam o EDSFF como o padrão primário para configurações all-flash de alto desempenho, relegando o U.2 para tiers de armazenamento secundário ou sistemas legados.
Recomendação estratégica para arquitetos de storage
O veredito sobre o embate entre U.2 e E3.S é claro e fundamentado em física básica. O formato de 2.5 polegadas cumpriu seu papel histórico de forma brilhante, mas esticar sua vida útil para acomodar as demandas elétricas e térmicas do PCIe 5.0 é um erro de engenharia que custará caro em performance e energia.
Se você está provisionando servidores novos hoje para cargas de trabalho intensivas em I/O, bancos de dados em memória ou infraestrutura de IA, padronizar seus racks com o formato E3.S não é apenas uma recomendação, é uma necessidade operacional. Insistir no U.2 para novas implementações de alta performance resultará em estrangulamento térmico inevitável, latência imprevisível e um TCO inflado por custos de refrigeração. O padrão EDSFF é a fundação sobre a qual a próxima década de armazenamento enterprise será construída.
O que significa a sigla EDSFF e por que o E3.S faz parte dela?
EDSFF significa Enterprise and Datacenter Standard Form Factor. O E3.S é a variante 'Short' projetada especificamente para substituir os drives de 2.5 polegadas (U.2), otimizando espaço, refrigeração e integridade de sinal em servidores modernos.Posso instalar um SSD E3.S em um backplane U.2 antigo?
Não. Os conectores físicos e a pinagem são completamente diferentes. O E3.S utiliza o conector SFF-TA-1008, projetado para suportar as exigências elétricas do PCIe 5.0 e CXL, exigindo backplanes e controladoras compatíveis.Qual é a principal vantagem térmica do E3.S sobre o U.2?
O design mecânico do E3.S permite que o ar flua diretamente sobre os componentes com menos turbulência e maior volume. Isso reduz a temperatura operacional da controladora NAND, evitando o estrangulamento térmico (thermal throttling) que degrada a performance sob cargas intensas.
