Como configurar RAID via hardware em SSDs NVMe: Guia definitivo

A transição de discos SAS/SATA para NVMe transformou a performance dos data centers e home labs, mas trouxe um desafio complexo: a redundância. Historicamente, o RAID de hardware era o padrão ouro, mas a latência ultrabaixa do protocolo NVMe fez com que muitos migrassem para soluções de software (ZFS, MDADM) para evitar gargalos.

No entanto, o cenário mudou com a chegada das controladoras Tri-Mode (que suportam NVMe, SAS e SATA simultaneamente) e processadores RoC (RAID-on-Chip) baseados em ARM de alta performance. Configurar um RAID via hardware em NVMe hoje permite descarregar a CPU principal de cálculos de paridade pesados (RAID 5/6) enquanto mantém taxas de transferência massivas.

Este guia foca na implementação técnica usando controladoras modernas (padrão Broadcom/LSI), cobrindo desde o cabeamento físico até a validação de integridade no Linux.

Resumo em 30 segundos

Hardware Dedicado: Placas RAID NVMe modernas (Tri-Mode) possuem chips dedicados para calcular paridade, liberando sua CPU principal.

Cabeamento Crítico: Diferente do SATA, o NVMe exige cabos específicos (SlimSAS, MCIO) e atenção redobrada ao comprimento para evitar degradação de sinal PCIe.

Ferramentas: Usaremos o utilitário storcli (sucessor do megacli) para gerenciar o array via terminal, garantindo precisão e scriptabilidade.

Arquitetura: Tri-Mode vs VROC vs Software

Antes de abrir o chassi, é vital entender onde o RAID de hardware se encaixa. Muitos confundem controladoras RAID dedicadas com tecnologias como o Intel VROC (Virtual RAID on CPU).

O VROC utiliza as lanes PCIe da CPU e faz o cálculo de RAID via software (driver), mas com suporte de BIOS para boot. Já uma placa RAID dedicada (como a série Broadcom 9500/9600) possui seu próprio processador e memória cache DDR4/DDR5, isolando os discos do sistema operacional.

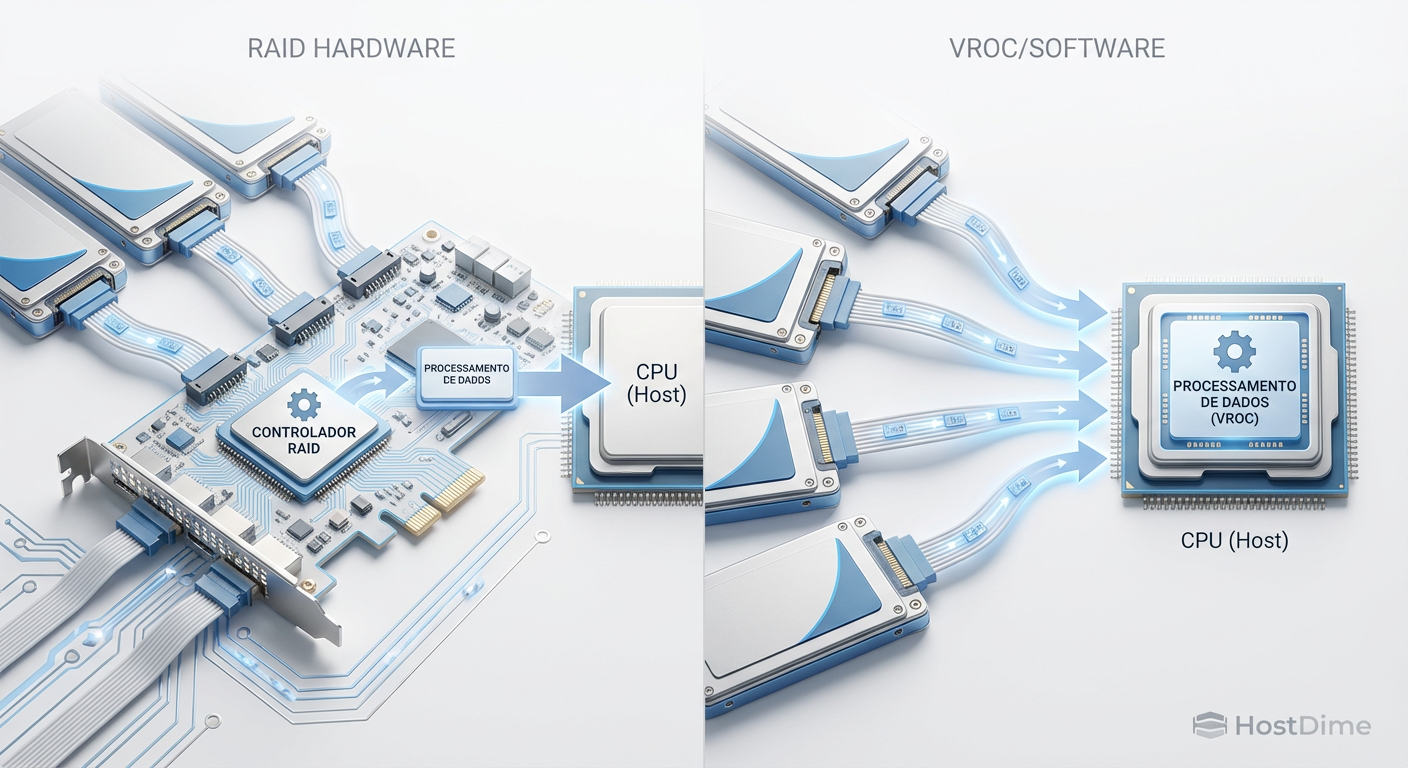

Figura: Legenda: Diferença de fluxo de dados: O RAID via Hardware (esquerda) isola a carga de paridade da CPU principal.

Comparativo de Tecnologias de Redundância NVMe

Característica	RAID Hardware (Tri-Mode)	Intel VROC (Híbrido)	Software RAID (ZFS/MDADM)
Custo	Alto (Placa + Cabos)	Médio (Chave de Licença)	Baixo (Gratuito)
Uso de CPU	Quase Zero (Offload)	Médio a Alto	Alto (em RAID 5/6)
Proteção de Cache	Sim (Bateria/Supercap)	Não	Não (Depende de UPS)
Portabilidade	Alta (Move-se a placa e o array)	Baixa (Preso à plataforma Intel)	Alta (Importação de Pool)
Latência	Adiciona microsegundos	Nativa	Nativa + Overhead de OS

💡 Dica Pro: Se você busca performance pura de IOPS aleatórios (4K), o Software RAID ou VROC geralmente vencem por terem caminho direto à CPU. Se busca consistência, baixa carga de CPU e proteção de dados em caso de queda de energia, o Hardware RAID com cache protegido por bateria é superior.

Lista de Materiais e Preparação Física

Para este laboratório, assumiremos o uso de uma controladora padrão de mercado Enterprise, mas os conceitos se aplicam a equivalentes HighPoint ou Areca.

Hardware Necessário

Controladora RAID Tri-Mode: Exemplo: Broadcom MegaRAID 9560-16i ou 9660-16i (PCIe Gen 4.0).
Módulo de Proteção de Cache (CVPM): Opcional, mas crítico para RAID 5/6 com Write Back ativado.
Cabos de Dados: Aqui reside a maior complexidade.
- Lado da Placa: Geralmente SFF-8654 (SlimSAS) x8.
- Lado do Disco: SFF-8639 (U.2) ou SFF-TA-1002 (U.3).
- Atenção: Cabos U.2 e U.3 não são sempre intercambiáveis devido à pinagem. Verifique a especificação do seu backplane ou SSD.
Refrigeração: SSDs NVMe em RAID geram calor massivo. Se usar adaptadores PCIe para U.2, garanta que há fluxo de ar direto sobre os drives.

Instalação Física e Térmica

Ao instalar a placa no slot PCIe (preferencialmente x16 elétrico para não gargalar a banda), conecte os cabos SlimSAS.

⚠️ Perigo: Cabos PCIe para NVMe são extremamente sensíveis a dobras e interferência. Não dobre os cabos em ângulos agudos e mantenha-os longe de fontes de ruído eletromagnético (como fontes de alimentação baratas). O comprimento máximo recomendado para PCIe Gen 4 é curtíssimo (geralmente < 50cm sem retimers).

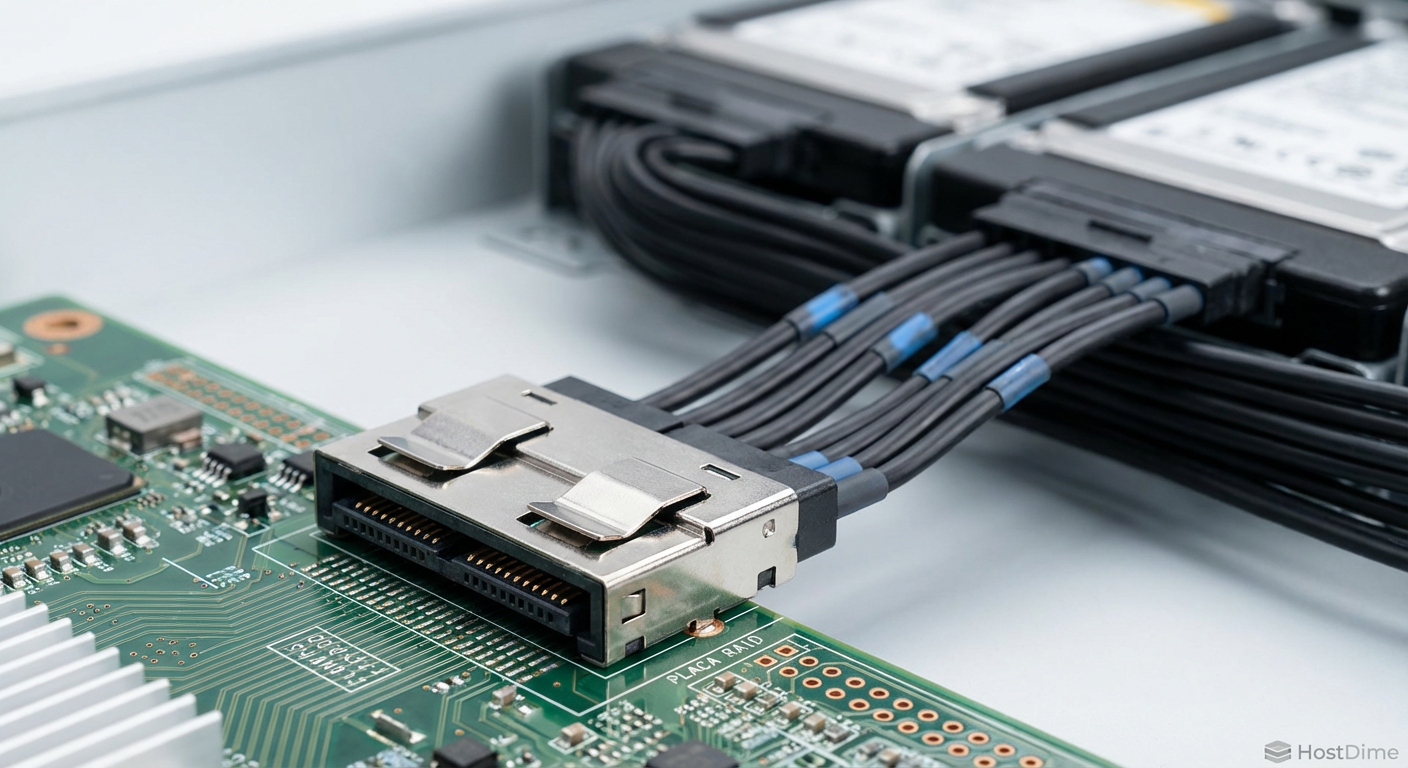

Figura: Legenda: Conector SlimSAS x8: O padrão atual para transporte de sinal PCIe Gen 4 em controladoras RAID.

Configuração do Array via Terminal (storcli)

Embora seja possível configurar via BIOS (HII), o gerenciamento via linha de comando no Linux oferece mais controle e é essencial para automação.

1. Instalação do Utilitário

Baixe o storcli (Storage Command Line Tool) diretamente do site da Broadcom. Evite pacotes antigos de repositórios padrão (apt ou yum muitas vezes trazem versões obsoletas).

# Exemplo de instalação de pacote RPM
rpm -ivh storcli-007.xxxx.rpm

# Crie um alias para facilitar (o caminho padrão é longo)
alias storcli='/opt/MegaRAID/storcli/storcli64'

2. Inventário de Hardware

Primeiro, verifique se a controladora detectou os discos NVMe. Se os discos não aparecerem aqui, é um problema físico (cabo, energia ou backplane), não de software.

# Listar controladoras
storcli show

# Listar discos na controladora 0 (c0)
storcli /c0 /eall /sall show

Você deve ver uma saída listando os drives com status UGood (Unconfigured Good). Anote o Enclosure ID (EID) e o Slot ID (Slt). Geralmente aparecem como 252:0, 252:1, etc.

3. Criação do RAID 5

Vamos criar um volume RAID 5 usando 4 SSDs NVMe. Isso nos dá performance de leitura de 4 discos e capacidade de 3, com tolerância a falha de 1 disco.

Comando:

# Sintaxe: /c0 add vd type=raid[nivel] drives=[EID:Slt-Slt] name=[Nome]
storcli /c0 add vd type=r5 drives=252:0-3 name=NVMe_Array_01 direct

Parâmetros Críticos:

type=r5: Define RAID 5.
drives=252:0-3: Seleciona os discos do Enclosure 252, slots 0 a 3.
direct: Define a política de I/O como "Direct I/O". Para NVMe, isso é crucial. O modo "Cached I/O" (usar o cache da controladora para leitura) pode, ironicamente, ser mais lento que a leitura direta do flash NVMe. Use cache apenas para escrita (wb - Write Back), se tiver bateria.

4. Ajuste de Cache de Escrita

Para obter performance máxima em escritas aleatórias, ative o Write Back (apenas se tiver o módulo de bateria CVPM instalado).

# Habilitar Write Back no Virtual Drive 0 (v0)
storcli /c0 /v0 set wrcache=wb

# Desabilitar Read Ahead (NVMe é rápido o suficiente para não precisar de pre-fetch agressivo na maioria dos casos)
storcli /c0 /v0 set rdcache=nora

Validação de Performance e Integridade

Não assuma que funcionou. Valide. Um array mal configurado pode ter performance inferior a um único disco SATA.

Teste de Stress com FIO

Usaremos o fio para gerar carga sintética. O objetivo é verificar se estamos atingindo a taxa de transferência esperada e se não há erros de I/O.

Teste de Leitura Sequencial (Throughput):

fio --name=seq_read --ioengine=libaio --rw=read --bs=1M --numjobs=1 \
--size=10G --iodepth=32 --runtime=60 --time_based --filename=/dev/sda \
--direct=1

Teste de Escrita Aleatória 4K (IOPS):

fio --name=rand_write --ioengine=libaio --rw=randwrite --bs=4k --numjobs=4 \
--size=5G --iodepth=64 --runtime=60 --time_based --filename=/dev/sda \
--direct=1 --group_reporting

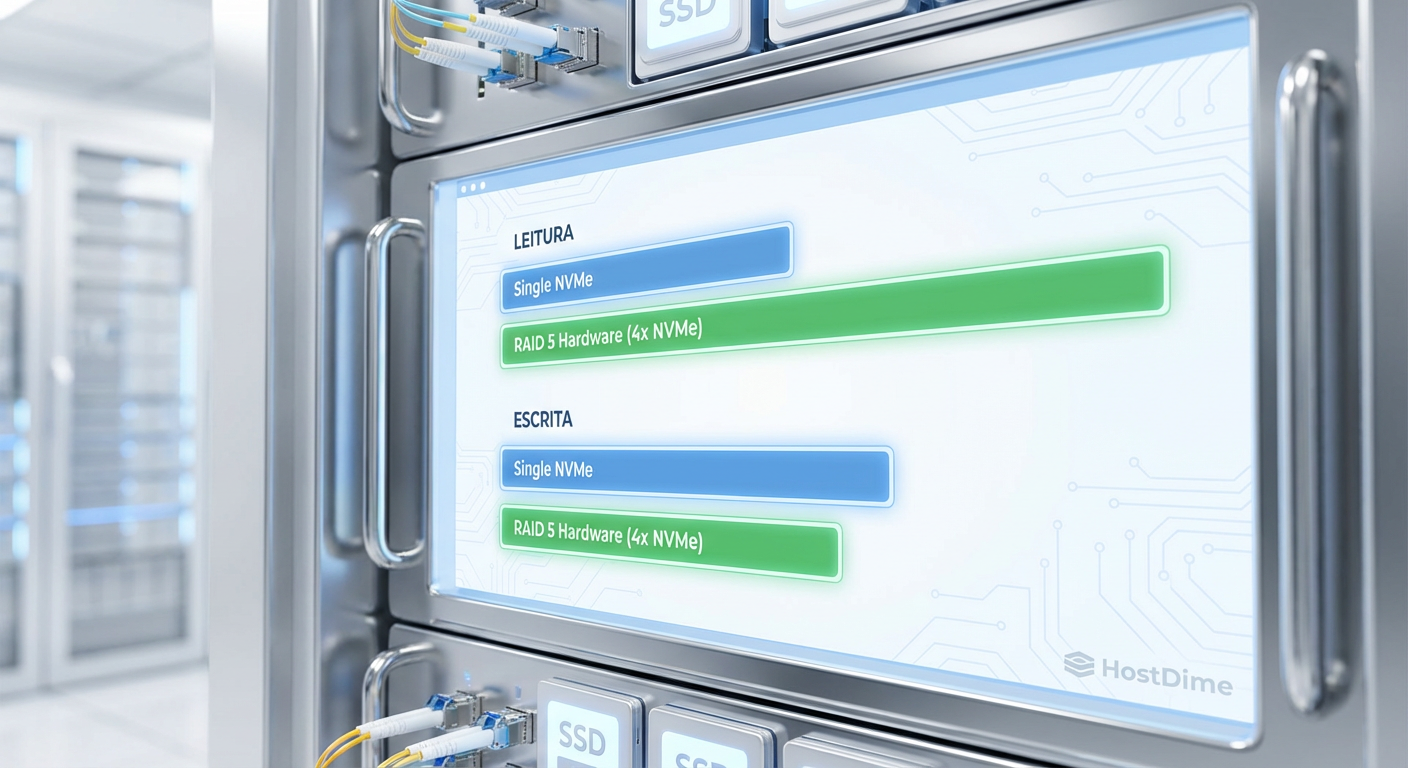

Figura: Legenda: Impacto do RAID 5: Note o ganho massivo em leitura agregada, com o custo natural de penalidade de escrita devido ao cálculo de paridade.

💡 Dica Pro: Se o seu throughput estiver travado em ~3.5 GB/s ou ~7 GB/s, verifique se a placa negociou a velocidade PCIe correta (Gen 3 vs Gen 4) ou se está limitada por um slot x8. Use lspci -vv para confirmar a largura de banda do link.

Resolução de Problemas Comuns (Troubleshooting)

1. Discos não detectados (`UGood` ausente)

Causa provável: Cabo invertido ou incompatível.
Solução: Cabos SlimSAS têm direção. Verifique se você comprou um cabo "Host to Target" (Placa para Disco). Cabos "Target to Host" parecem iguais mas não funcionam nessa topologia.
Check: Verifique se o backplane requer alimentação SATA/Molex extra para o sinal PCIe.

2. Controladora superaquecendo

Sintoma: O sistema bipa ou a performance cai drasticamente (throttling). As controladoras Tri-Mode operam frequentemente acima de 85°C se não houver fluxo de ar.
Solução: Instale uma ventoinha de 40mm diretamente no dissipador da placa ou aumente a rotação das ventoinhas do chassi via IPMI/BIOS.

3. Driver do SO não carrega

Sintoma: O instalador do Linux (Debian/Ubuntu/RHEL) não vê o disco virtual.
Solução: Controladoras muito novas podem não ter drivers no kernel padrão. Você precisará carregar o driver (DUD - Driver Update Disk) durante a instalação ou construir um kernel customizado injetando o módulo megaraid_sas.

Veredito Técnico: Vale o Investimento?

Implementar RAID de hardware em NVMe é uma decisão de arquitetura que prioriza disponibilidade e consistência sobre custo e simplicidade.

Para ambientes de laboratório doméstico (Homelab) ou servidores de arquivos simples, o ZFS (Software RAID) continua sendo mais flexível e barato. No entanto, para ambientes de virtualização densa (Proxmox, ESXi, Hyper-V) ou bancos de dados onde cada ciclo de CPU conta, descarregar a gestão de I/O para uma controladora dedicada Broadcom/LSI é a escolha profissional. Você ganha a tranquilidade do cache protegido por bateria e a robustez de um hardware desenhado especificamente para não perder seus dados.

Perguntas Frequentes (FAQ)

Qual a diferença entre Intel VROC e uma placa RAID dedicada para NVMe?

O VROC (Virtual RAID on CPU) é uma solução híbrida que usa a CPU do servidor para cálculos de paridade, consumindo ciclos de processamento e exigindo chaves de licença específicas da Intel. Uma placa RAID dedicada (como a MegaRAID 9560) possui um chip RoC (RAID-on-Chip) próprio e memória cache, liberando a CPU principal totalmente e oferecendo proteção de dados em cache via bateria (CVPM) em caso de queda de energia.

Preciso de bifurcação PCIe (Bifurcation) na placa-mãe?

Para placas RAID de hardware dedicadas (como Broadcom ou HighPoint com switch PLX integrado), geralmente não. A própria placa gerencia as lanes PCIe e apresenta os volumes ao sistema. A bifurcação PCIe na BIOS é obrigatória apenas para placas passivas (como adaptadores Hyper M.2 da ASUS) ou para o uso de VROC, onde a placa-mãe precisa dividir um slot x16 em quatro canais x4.

Posso dar boot (inicializar o sistema) a partir desse array NVMe?

Sim, desde que a placa-mãe suporte UEFI e o Option ROM da controladora esteja carregado corretamente no BIOS. Controladoras modernas Tri-Mode suportam boot nativo, permitindo que você instale o sistema operacional diretamente no volume RAID redundante, garantindo que o servidor continue operando mesmo se um drive de boot falhar.
