Confiança zero no barramento PCIe: como o protocolo SPDM bloqueia ataques em SSDs NVMe

Nós passamos as últimas duas décadas construindo muralhas ao redor dos nossos datacenters. Implementamos firewalls de próxima geração, segmentação de rede rigorosa e autenticação multifator para qualquer acesso lógico. No entanto, dentro do chassi do servidor, a arquitetura tradicional ainda opera sob uma premissa perigosa: se um componente está fisicamente conectado à placa-mãe, ele é totalmente confiável. Essa confiança cega no hardware é uma vulnerabilidade crítica quando lidamos com infraestrutura de armazenamento de alta performance.

Resumo em 30 segundos

• Dispositivos PCIe (como SSDs NVMe) possuem acesso direto à memória (DMA), tornando-os vetores ideais para ataques de firmware.
• O IOMMU ajuda no isolamento, mas não verifica a identidade criptográfica do hardware conectado.
• O protocolo SPDM exige que cada componente prove sua integridade antes de receber acesso ao barramento, aplicando o conceito de confiança zero no nível do silício.

O perigo silencioso do acesso direto à memória via dispositivos PCIe forjados

Para que os SSDs NVMe alcancem as velocidades absurdas que exigimos em bancos de dados e virtualização, eles precisam de um caminho livre de obstáculos até o processador. Esse caminho é o barramento PCIe. A mágica da performance acontece graças ao Direct Memory Access (DMA). O DMA permite que a controladora do disco leia e grave dados diretamente na memória RAM do servidor, ignorando a CPU para reduzir a latência.

O problema arquitetônico aqui é evidente. O DMA foi desenhado para eficiência, não para segurança. Se você conectar um dispositivo malicioso em um slot PCIe, ele herda essa capacidade de ler a memória do sistema. Historicamente, ataques de DMA exigiam acesso físico com hardware especializado. Hoje, o vetor de ameaça evoluiu para a cadeia de suprimentos.

Um SSD NVMe corporativo não é apenas um disco burro. Ele possui um processador ARM robusto, memória própria e um sistema operacional complexo rodando em seu firmware. Se esse firmware for comprometido na fábrica ou durante uma atualização maliciosa, o disco se transforma em um cavalo de Troia perfeito. Ele tem acesso de baixo nível, opera fora da visibilidade do sistema operacional do servidor e possui privilégios de DMA.

Como um firmware de SSD comprometido executa a cadeia de ataque no barramento

Ataques baseados em firmware de armazenamento são furtivos porque subvertem a raiz de confiança do sistema. Quando o servidor é ligado, a placa-mãe enumera os dispositivos PCIe. Um SSD comprometido se apresenta com os identificadores corretos (Vendor ID e Device ID). O sistema operacional carrega o driver padrão NVMe e o disco começa a operar normalmente, servindo blocos de dados conforme solicitado.

No entanto, em segundo plano, o firmware adulterado pode abusar do seu acesso DMA. Ele pode varrer a memória RAM do host em busca de chaves de criptografia, tokens de autenticação ou dados sensíveis em texto claro. Pior ainda, ele pode injetar código malicioso diretamente no kernel do hypervisor ou do sistema operacional, garantindo persistência que sobrevive a formatações e reinstalações.

⚠️ Perigo: Ferramentas tradicionais de antivírus e EDR rodam no nível do sistema operacional. Elas não têm visibilidade sobre o que o firmware da controladora do SSD está executando no barramento PCIe. Para o EDR, o disco parece estar apenas gravando arquivos.

Por que confiar apenas no IOMMU e na criptografia de software é uma falha arquitetônica

A resposta padrão da indústria para mitigar ataques de DMA tem sido o Input-Output Memory Management Unit (IOMMU). O IOMMU atua como um guarda de trânsito entre os dispositivos PCIe e a memória RAM. Ele cria tabelas de mapeamento que restringem quais áreas da memória um dispositivo específico pode acessar. Se o SSD tentar ler uma área de memória alocada para outro processo, o IOMMU bloqueia a transação.

O IOMMU é fundamental para a segmentação, mas ele tem um ponto cego massivo: ele confia na identidade declarada pelo dispositivo. Se o hardware diz ser um SSD da marca X, o IOMMU acredita. Ele não tem mecanismos para verificar se o firmware daquele SSD foi alterado. Além disso, a criptografia de software (como BitLocker ou LUKS) protege os dados em repouso, mas os dados precisam ser descriptografados na RAM para uso. Um dispositivo com acesso DMA irrestrito ou mal configurado pode capturar essas chaves.

Característica	IOMMU (Isolamento Tradicional)	SPDM (Confiança Zero no Hardware)
Função Principal	Restringir acesso à memória (DMA)	Autenticar identidade e firmware
Verificação de Identidade	Confia no ID do fabricante (falsificável)	Exige certificado criptográfico (X.509)
Proteção contra Firmware Malicioso	Baixa (não inspeciona o código do disco)	Alta (atestação de medidas de firmware)
Criptografia no Barramento	Nenhuma	Suporta chaves de sessão (IDE)

Precisamos de uma camada de segurança que não apenas limite o acesso, mas que exija provas criptográficas de identidade e integridade antes que qualquer bit de dado seja transferido.

Implementando o protocolo SPDM para autenticação criptográfica de hardware NVMe

É aqui que a arquitetura de confiança zero desce para o nível do silício. O Security Protocol and Data Model (SPDM) é um padrão desenvolvido pela Distributed Management Task Force (DMTF). Ele resolve o problema da confiança cega no hardware estabelecendo um canal seguro e autenticado entre o host (servidor) e o endpoint (SSD NVMe) diretamente no barramento PCIe.

A implementação do SPDM transforma o processo de inicialização do hardware. Quando um SSD NVMe com suporte a SPDM é conectado, ele não ganha acesso imediato ao barramento de dados. Em vez disso, ocorre um handshake criptográfico rigoroso. O servidor envia um desafio ao disco. O disco deve responder assinando esse desafio com uma chave privada armazenada em um enclave seguro dentro da sua controladora, apresentando também uma cadeia de certificados X.509 válida.

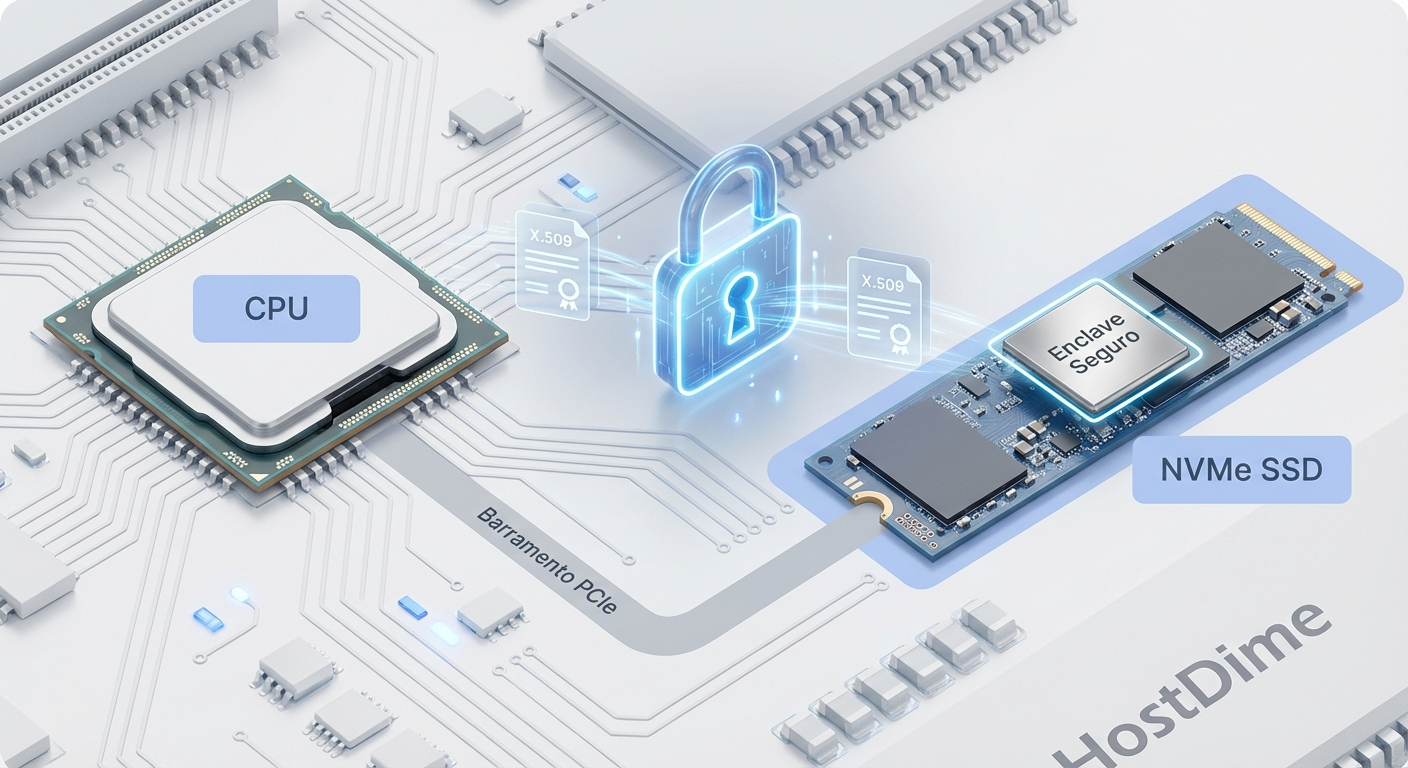

Figura: Diagrama conceitual do handshake criptográfico SPDM entre o host e o SSD NVMe no barramento PCIe

Além da identidade, o SPDM realiza a atestação de firmware. O SSD calcula hashes criptográficos do seu próprio código de inicialização e firmware atual, enviando essas "medidas" para o servidor. O servidor compara esses hashes com valores conhecidos e confiáveis (fornecidos pelo fabricante). Se o firmware foi adulterado por um ataque de cadeia de suprimentos, os hashes não vão bater.

Uma vez que a identidade e a integridade são confirmadas, o SPDM pode trabalhar em conjunto com o recurso Integrity and Data Encryption (IDE) do PCI-SIG. Isso permite que o servidor e o SSD negociem chaves de sessão efêmeras, criptografando todos os dados em trânsito no próprio barramento PCIe. Mesmo que um invasor consiga colocar um analisador lógico fisicamente nos pinos da placa-mãe, ele só verá ruído criptográfico.

Protocolos de isolamento e quarentena quando a atestação do disco falha

A segurança defensiva real exige que saibamos exatamente o que fazer quando uma verificação falha. Se um SSD NVMe falhar no handshake do SPDM, seja por um certificado revogado ou por uma divergência no hash do firmware, o sistema não pode simplesmente registrar um erro e continuar o boot. A resposta deve ser automatizada e implacável.

Nesse cenário, o Baseboard Management Controller (BMC) ou o firmware UEFI do servidor entra em ação para aplicar protocolos de quarentena no nível do hardware. A porta PCIe específica onde o disco suspeito está conectado é isolada. O link de dados não é estabelecido e os privilégios de DMA são sumariamente negados. O disco recebe apenas energia suficiente para permitir a extração de logs de diagnóstico pela equipe de segurança, mas fica completamente cego e surdo para o resto do servidor.

💡 Dica Pro: Integre os eventos de falha de atestação do SPDM diretamente no seu SIEM. Uma falha de handshake no nível do PCIe não é um erro de hardware comum. É um indicativo fortíssimo de comprometimento físico do servidor ou de um ataque sofisticado na cadeia de suprimentos do fabricante de storage.

A quarentena física impede que o firmware malicioso tente explorar vulnerabilidades no driver NVMe do sistema operacional, pois o sistema operacional sequer enxerga que o disco existe. É o isolamento perfeito, garantindo que a ameaça seja contida na borda mais extrema da placa-mãe.

O futuro inevitável da infraestrutura imutável

A segurança da informação passou anos focada em proteger o software, assumindo que o hardware subjacente era um porto seguro. Essa ilusão acabou. Com a complexidade dos controladores de armazenamento modernos, o hardware se tornou apenas mais uma camada de software, sujeita aos mesmos vetores de ataque e vulnerabilidades.

A adoção do SPDM e da criptografia no barramento PCIe não é apenas uma tendência para datacenters de hiperescala. É uma necessidade arquitetônica para qualquer infraestrutura que lide com dados sensíveis. Se você não pode provar criptograficamente a integridade dos discos que armazenam seus dados e dos barramentos que os transportam, toda a sua segurança de software superior é apenas teatro. Na sua próxima renovação de infraestrutura de storage e servidores, exija suporte explícito ao SPDM e atestação de hardware. Confiança zero significa zero exceções, até mesmo para o silício.

Referências & Leitura Complementar

• DMTF DSP0274: Security Protocol and Data Model (SPDM) Specification.

• PCI-SIG: Component Measurement and Authentication (CMA) e Integrity and Data Encryption (IDE).

• NVM Express: NVMe Base Specification (Seções sobre Security Receive/Send e integração com SPDM).

• NIST SP 800-193: Platform Firmware Resiliency Guidelines.

O que é o protocolo SPDM no contexto de servidores e storage?

O Security Protocol and Data Model (SPDM) é um padrão da DMTF que fornece autenticação, atestação de firmware e troca de chaves criptográficas entre o servidor (host) e dispositivos de armazenamento, como SSDs NVMe, operando diretamente no nível do barramento PCIe. Ele garante que o hardware é autêntico e não foi adulterado.

Por que o IOMMU não é suficiente para proteger o barramento PCIe?

Embora o IOMMU restrinja o acesso à memória (DMA) e isole dispositivos, ele não verifica a integridade do firmware do hardware. Um SSD com firmware malicioso na cadeia de suprimentos pode se comportar de forma legítima para o IOMMU enquanto intercepta dados em trânsito ou injeta cargas úteis maliciosas no sistema.

A implementação do SPDM afeta a performance de leitura e gravação dos SSDs NVMe?

O impacto é insignificante. O SPDM atua primariamente durante o handshake inicial (no boot ou hot-plug) para autenticação e estabelecimento de chaves. A proteção contínua dos dados em trânsito (IDE) é feita via aceleração de hardware dedicada nos controladores PCIe, sem onerar a CPU ou adicionar latência perceptível ao storage.
