Dissecando a curva de potência: O verdadeiro custo térmico dos SSDs NVMe de alta performance

O departamento de marketing adora estampar números gigantes nas caixas de hardware. Quando os primeiros drives de estado sólido (SSDs) baseados no barramento PCIe 5.0 chegaram ao mercado, a promessa de 14.000 MB/s de leitura sequencial dominou as manchetes. No entanto, para quem projeta infraestruturas de armazenamento ou gerencia estações de trabalho de alto desempenho, a velocidade de pico é apenas uma fração da história. A física é implacável e cada gigabyte transferido cobra um pedágio térmico.

Estamos entrando em uma era onde o armazenamento não é mais um componente passivo e frio dentro do chassi. Os controladores modernos de SSDs NVMe (Non-Volatile Memory Express) tornaram-se verdadeiros processadores multicore, operando em frequências altíssimas. O resultado direto disso é uma curva de potência que desafia os limites físicos dos formatos tradicionais, exigindo uma reavaliação completa de como medimos a eficiência e calculamos o custo total de propriedade (TCO) em nossos projetos.

Resumo em 30 segundos

• A transição para o PCIe 5.0 dobrou a largura de banda, mas elevou o consumo de pico dos SSDs para a casa dos 14W a 25W, criando gargalos térmicos severos.
• O estrangulamento térmico (thermal throttling) não apenas reduz a velocidade, mas destrói a consistência da latência, prejudicando aplicações de missão crítica.
• Para ambientes corporativos, o formato M.2 está obsoleto. O padrão EDSFF (como o E1.S) tornou-se vital para manter a métrica de IOPS por Watt viável através de dissipação térmica adequada.

O embate da eficiência: SSDs NVMe PCIe 5.0 contra a geração anterior

Para entender o cenário atual, precisamos olhar para a evolução do silício. A especificação do PCI-SIG para a quinta geração do barramento dobrou a taxa de transferência por trilha em relação ao PCIe 4.0. Para saturar essa nova rodovia de dados, os fabricantes de controladores precisaram aumentar drasticamente o poder computacional de seus chips.

Controladores populares de primeira geração PCIe 5.0 utilizam múltiplos núcleos ARM Cortex rodando a velocidades que rivalizam com processadores de smartphones de poucos anos atrás. Essa força bruta requer energia. Enquanto um SSD PCIe 4.0 de alto desempenho atingia seu pico consumindo cerca de 7 a 8 Watts, os modelos PCIe 5.0 facilmente ultrapassam a barreira dos 14 Watts em formato M.2, chegando a mais de 25 Watts em formatos corporativos.

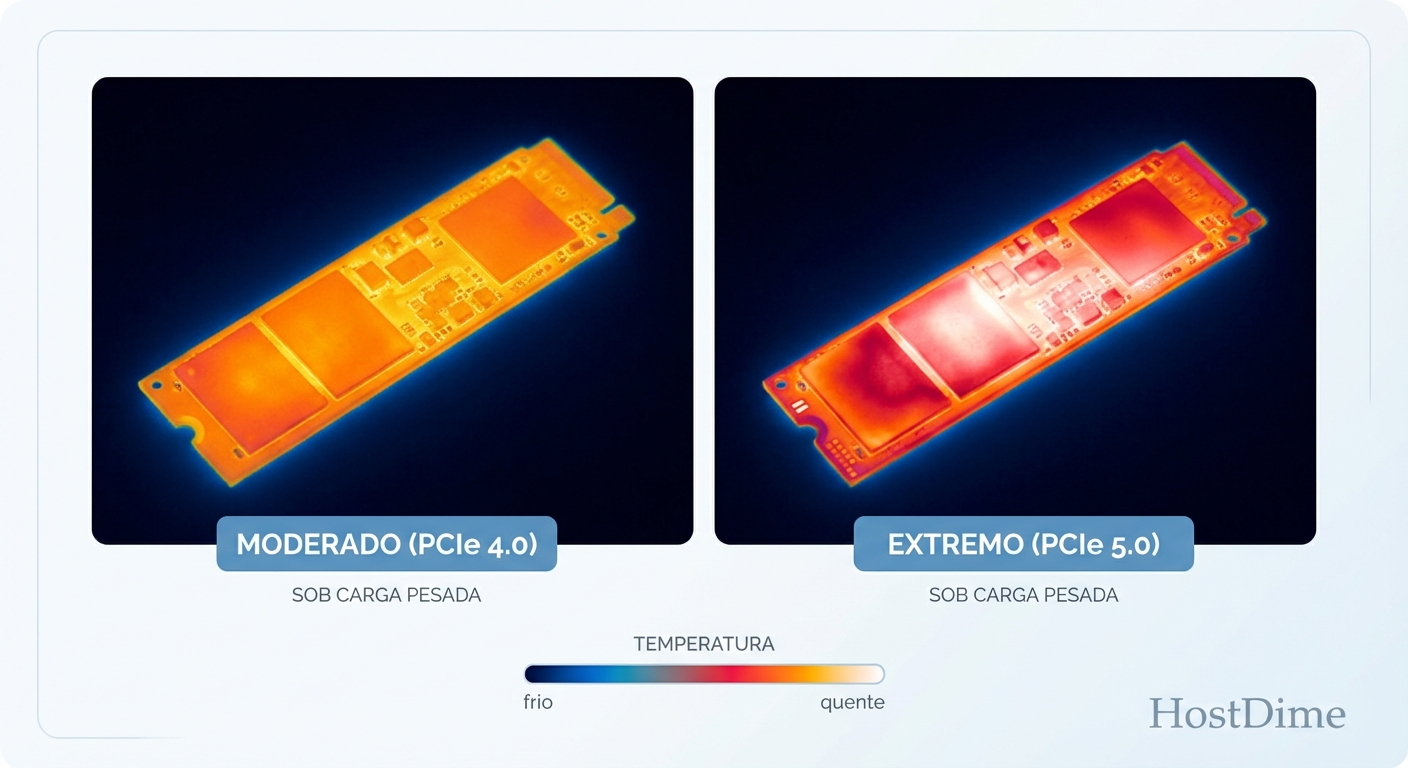

Figura: Comparação térmica evidenciando o salto drástico de temperatura entre as gerações de SSDs sob carga máxima.

Esse salto de consumo muda completamente a dinâmica de instalação. O formato M.2, originalmente projetado para notebooks finos, não possui massa térmica suficiente para lidar com 14 Watts de dissipação contínua. Sem dissipadores ativos ou blocos de alumínio massivos, a unidade atinge seu limite térmico em questão de segundos durante uma gravação sustentada.

Abaixo, detalhamos as diferenças arquitetônicas e de consumo entre as duas gerações em um cenário de alto desempenho:

Característica Técnica	Geração PCIe 4.0 (Ex: Phison E18)	Geração PCIe 5.0 (Ex: Phison E26)	Impacto na Infraestrutura
Largura de Banda Máxima	~7.500 MB/s	~14.000 MB/s	Exige redes mais rápidas para evitar gargalos.
Consumo de Pico (M.2)	7W a 8.5W	11W a 14W+	Necessidade de refrigeração ativa ou dissipadores robustos.
Temperatura de Throttling	~75°C a 80°C	~80°C a 85°C	Risco maior de degradação de componentes adjacentes.
Processamento Interno	ARM Cortex R5 (Tri-core)	ARM Cortex R5 (Multi-core avançado)	Maior geração de calor concentrada no chip controlador.

Como os controladores modernos gerenciam os estados de energia sob carga máxima

A gestão de energia em um SSD NVMe é governada por um sistema complexo de estados de energia (Power States ou PS). O protocolo NVMe define estados operacionais (geralmente PS0 a PS2) e estados não operacionais (PS3 e PS4). O recurso APST (Autonomous Power State Transition) permite que o controlador decida, em milissegundos, quando "dormir" e quando acordar partes do circuito para economizar energia.

No entanto, sob carga máxima contínua, o SSD permanece travado no estado PS0, consumindo o máximo de corrente que o slot da placa-mãe ou backplane pode fornecer. É neste momento que a física cobra a conta. O controlador e os chips de memória flash NAND começam a aquecer rapidamente. Curiosamente, a memória NAND prefere operar quente para facilitar a programação das células, mas o controlador de silício odeia o calor.

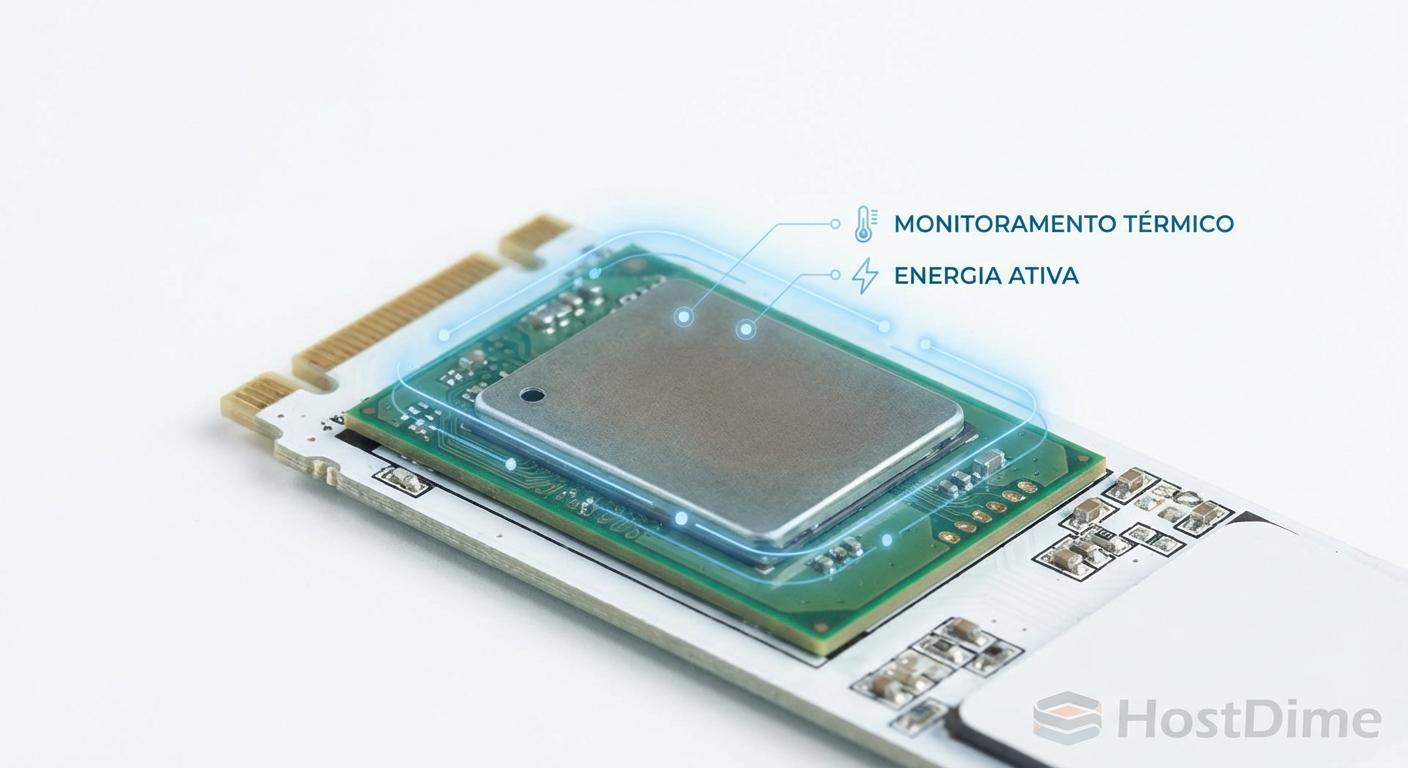

Figura: Representação visual dos sensores térmicos internos de um controlador NVMe monitorando o fluxo de energia.

Quando o sensor de temperatura do controlador atinge o limite crítico (geralmente em torno de 80°C a 85°C), o firmware aciona o estrangulamento térmico. O controlador reduz artificialmente a frequência de seus núcleos e diminui a velocidade de comunicação com a memória NAND.

⚠️ Perigo: O estrangulamento térmico não causa apenas uma queda na taxa de transferência de megabytes por segundo. Ele destrói a consistência da latência. Em bancos de dados ou hypervisors, isso gera a temida "latência de cauda" (tail latency), onde 99% das operações respondem em microssegundos, mas 1% demora milissegundos, travando toda a fila de processamento da aplicação.

Para mitigar isso, os firmwares corporativos são ajustados de forma diferente dos modelos de consumo. Em vez de permitir picos absurdos seguidos de quedas bruscas, um SSD de datacenter prefere manter uma velocidade máxima ligeiramente menor, mas constante, garantindo que a curva térmica nunca atinja o ponto de estrangulamento durante a vida útil projetada do equipamento.

Analisando a métrica de IOPS por Watt em cargas de trabalho sustentadas

Se você deseja avaliar o verdadeiro valor de um hardware de armazenamento, esqueça os testes sintéticos de 10 segundos. A métrica definitiva para engenheiros de infraestrutura é o IOPS por Watt (Operações de Entrada e Saída por Segundo divididas pelo consumo em Watts) em estado de equilíbrio (steady-state).

Quando um SSD é submetido a uma carga de gravação aleatória de 4K por várias horas, todos os seus caches SLC (Single-Level Cell) se esgotam. O controlador é forçado a realizar a coleta de lixo (garbage collection) simultaneamente com as novas gravações. O consumo de energia atinge seu platô máximo e a performance cai para seu nível real e sustentável.

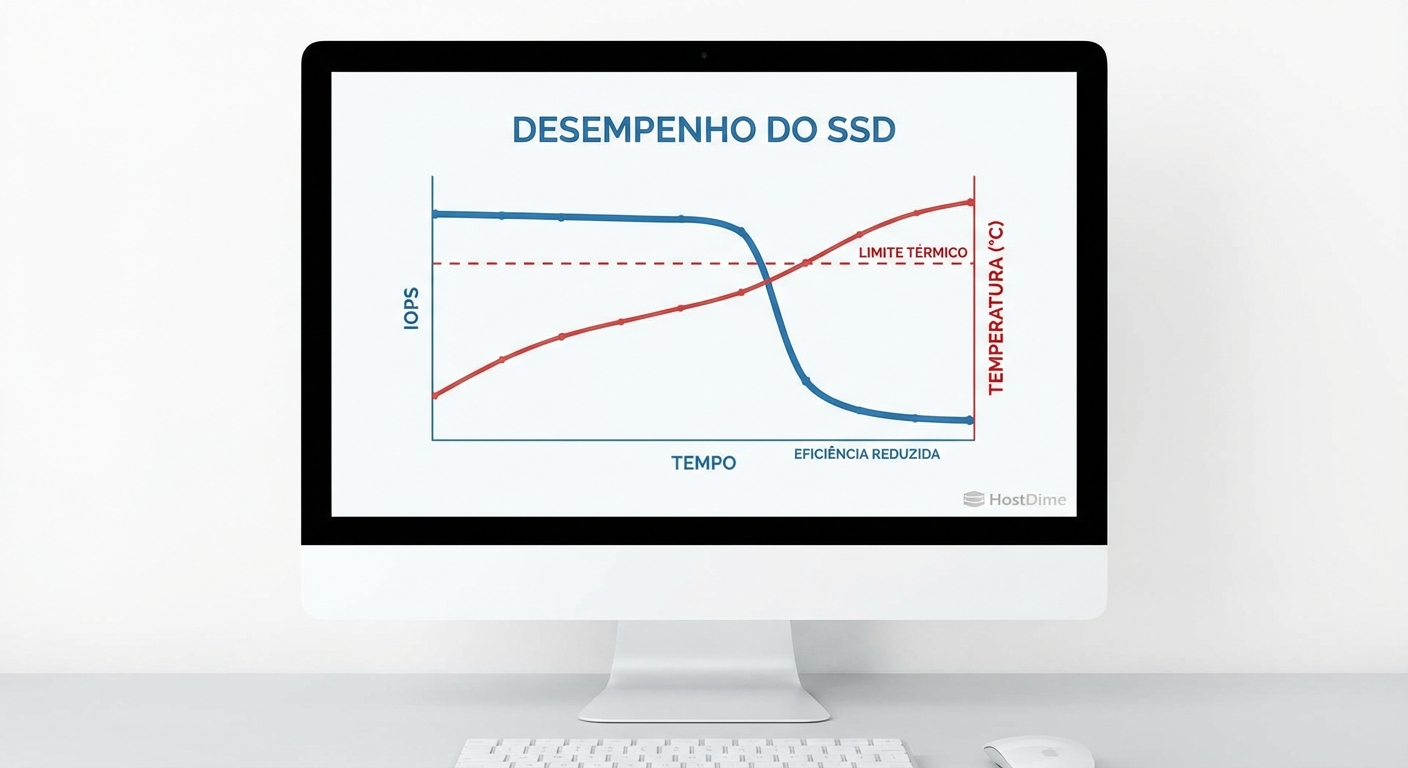

Figura: Gráfico de desempenho em estado de equilíbrio mostrando a degradação de IOPS conforme a temperatura atinge o limite do firmware.

Neste cenário de estado de equilíbrio, os SSDs PCIe 5.0 frequentemente apresentam um dilema. Embora entreguem mais IOPS absolutos do que a geração anterior, o consumo de energia desproporcional pode fazer com que a métrica de IOPS por Watt seja inferior à de um excelente SSD PCIe 4.0 otimizado.

💡 Dica Pro: Ao dimensionar servidores de banco de dados, solicite aos fornecedores os gráficos de IOPS por Watt em cargas mistas (70% leitura / 30% gravação) após 12 horas de pré-condicionamento do disco. É aí que os controladores ineficientes revelam suas fraquezas.

A eficiência energética do armazenamento tornou-se tão crítica que os fabricantes de memória NAND estão investindo pesadamente em novas arquiteturas, como o empilhamento de mais de 200 camadas, não apenas para aumentar a densidade, mas para reduzir a voltagem necessária para programar cada célula de dados.

O impacto do resfriamento e do consumo elétrico no TCO da infraestrutura

Quando movemos a discussão do desktop entusiasta para o rack do datacenter, o custo térmico ganha proporções financeiras massivas. Em um servidor de armazenamento denso (storage server) equipado com 24 unidades NVMe, uma diferença de 5 Watts por drive resulta em 120 Watts adicionais apenas nos discos.

No entanto, a matemática do TCO não para por aí. Para cada Watt de energia consumido pelo hardware de TI, a infraestrutura de refrigeração do datacenter (CRACs, chillers) precisa gastar energia adicional para remover esse calor do ambiente. Esse é o conceito de PUE (Power Usage Effectiveness). Se o seu PUE é 1.5, aqueles 120 Watts extras nos discos custam, na verdade, 180 Watts na conta de luz.

É exatamente por isso que a indústria de servidores decretou a morte do formato M.2 e do antigo U.2 para implementações de altíssima densidade. A organização SNIA (Storage Networking Industry Association) padronizou a família EDSFF (Enterprise and Datacenter Standard Form Factor).

Dentro dessa família, o formato E1.S tornou-se o queridinho dos provedores de nuvem. Diferente de uma placa de circuito nua, o E1.S foi desenhado desde o primeiro dia com a termodinâmica em mente. Ele incorpora um dissipador de calor de alumínio padronizado que se alinha perfeitamente com o fluxo de ar dos ventiladores do servidor.

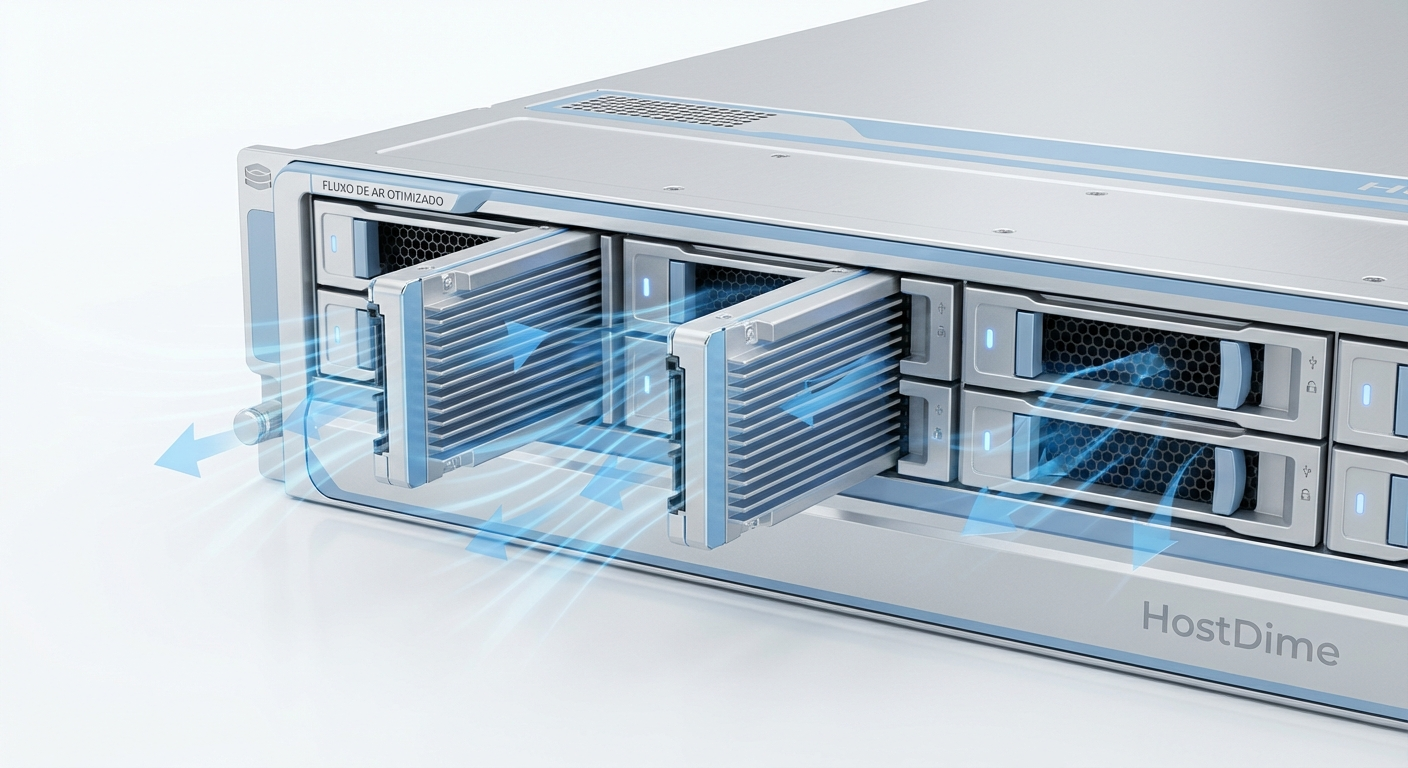

Figura: Servidor corporativo utilizando unidades NVMe no formato E1.S, destacando o fluxo de ar otimizado através dos dissipadores integrados.

Com o formato E1.S, os administradores de sistemas podem instalar dezenas de SSDs PCIe 5.0 operando a 20 Watts ou mais, sem que as unidades entrem em estrangulamento térmico. A troca de calor é tão eficiente que permite reduzir a rotação dos ventiladores do chassi, economizando ainda mais energia no nível do rack.

O ponto de equilíbrio ideal entre performance extrema e orçamento energético

A escolha do armazenamento ideal hoje exige uma análise fria das necessidades reais da aplicação. Comprar a tecnologia mais rápida disponível no mercado sem planejar a dissipação térmica é o equivalente a colocar um motor de Fórmula 1 em um carro sem radiador. A velocidade será incrível, mas durará muito pouco.

Para estações de trabalho de edição de vídeo 8K ou renderização 3D pesada, os SSDs PCIe 5.0 fazem sentido, desde que a placa-mãe possua dissipadores massivos ou que o usuário invista em refrigeração líquida dedicada para o armazenamento. Sem isso, o investimento financeiro extra na quinta geração será desperdiçado pelo firmware cortando o desempenho pela metade após dois minutos de transferência.

Para a grande maioria dos servidores corporativos tradicionais, hypervisors (como VMware ESXi ou Proxmox) e clusters de armazenamento definido por software (como Ceph ou vSAN), os SSDs PCIe 4.0 de classe enterprise ainda representam o ponto de equilíbrio perfeito. Eles oferecem uma maturidade de firmware excepcional, latência previsível e uma curva de potência que a maioria dos chassis 1U e 2U consegue resfriar sem forçar os ventiladores a 100% de rotação.

A transição para velocidades extremas não é gratuita. O custo térmico é a nova moeda de troca no design de infraestruturas de TI. Ignorar a curva de potência dos discos modernos resultará em degradação prematura do hardware, contas de energia infladas e, o mais grave de tudo, instabilidade sistêmica em momentos de pico de acesso aos dados.

O futuro do armazenamento de alta performance já aponta para o PCIe 6.0 e para a adoção em massa do protocolo CXL (Compute Express Link), que permitirá o compartilhamento de memória e armazenamento entre múltiplos servidores com latência de nanossegundos. Contudo, a barreira para essas inovações não será a capacidade de fabricar chips mais rápidos, mas sim a nossa capacidade de resfriá-los. Prepare-se para ver a refrigeração líquida direta no chip (Direct-to-Chip Liquid Cooling) saindo dos processadores centrais e chegando diretamente aos controladores de armazenamento na próxima década. A era do armazenamento frio e passivo acabou definitivamente.

O que é a métrica de IOPS por Watt em armazenamento?

É uma medida de eficiência energética que indica quantas operações de entrada e saída por segundo (IOPS) um disco consegue realizar consumindo exatamente um Watt de energia. Quanto maior o valor, mais eficiente é o drive. Em ambientes de datacenter, essa métrica é frequentemente mais importante do que a velocidade máxima absoluta, pois define o custo operacional real do servidor.

Por que os SSDs NVMe PCIe 5.0 esquentam tanto em comparação aos antigos?

O aumento drástico na largura de banda (chegando a 14 GB/s) exige controladores mais complexos operando em frequências altíssimas, muitas vezes utilizando múltiplos núcleos de processamento. Isso eleva o consumo de energia de pico para a casa dos 14W a 25W, gerando significativamente mais calor que precisa ser dissipado fisicamente pelo chassi ou dissipador.

O thermal throttling afeta a vida útil do SSD no longo prazo?

O estrangulamento térmico (thermal throttling) é um mecanismo de defesa do firmware que reduz o desempenho para baixar a temperatura e evitar danos imediatos ao silício. Embora proteja o disco de queimar na hora, operar constantemente no limite térmico máximo pode acelerar a degradação dos componentes eletrônicos e das células de memória NAND ao longo dos anos, reduzindo a confiabilidade do hardware.
