Do U.2 ao EDSFF: a barreira térmica do PCIe 5.0 e o novo design de storage

A evolução do armazenamento corporativo atingiu um ponto de inflexão que pouco tem a ver com a capacidade de armazenamento bruta e tudo a ver com a termodinâmica. Durante décadas, moldamos nossos servidores ao redor do formato de 2,5 polegadas (U.2), uma herança mecânica dos discos rígidos (HDD) que serviu bem até a era do PCIe 3.0. No entanto, com a chegada do PCIe 5.0 e a iminência do 6.0, a física impôs um limite severo: não é mais possível dissipar o calor gerado por controladores NVMe de alta performance usando designs legados sem sacrificar a eficiência energética do data center inteiro.

A transição para o EDSFF (Enterprise & Data Center Standard Form Factor) não é uma questão estética ou de miniaturização; é uma resposta de engenharia necessária para resolver o problema da impedância do fluxo de ar. Quando analisamos a arquitetura de um servidor moderno, o armazenamento deixou de ser um componente passivo para se tornar uma fonte de calor concentrada, exigindo uma reavaliação completa de como projetamos chassis e backplanes.

Resumo em 30 segundos

O gargalo térmico: SSDs PCIe 5.0 podem ultrapassar 25W de consumo, transformando o formato U.2 fechado em uma barreira térmica que exige rotações de ventoinha ineficientes.

A lei cúbica das ventoinhas: Para dobrar o fluxo de ar em um chassi obstruído por drives U.2, o consumo de energia das ventoinhas aumenta por um fator de oito, destruindo o PUE (Power Usage Effectiveness).

EDSFF como solução: Os formatos E1.S e E3 foram desenhados nativamente para flash, atuando como dissipadores térmicos integrados e permitindo maior densidade sem o custo energético proibitivo de resfriamento.

O custo oculto da densidade térmica

Na arquitetura de sistemas distribuídos, costumamos dizer que "não existe almoço grátis". No hardware, isso se traduz em calor. A especificação PCIe 5.0 dobra a taxa de transferência de dados para 32 GT/s por lane em comparação com a geração anterior. Para manter a integridade do sinal nessas frequências, os controladores SSD precisam de mais potência de processamento e algoritmos de correção de erro (ECC) mais robustos.

O resultado é um aumento dramático no TDP (Thermal Design Power). Enquanto um SSD SATA enterprise operava confortavelmente abaixo de 10W, e um NVMe Gen3 ficava na casa dos 12-14W, os drives NVMe Gen5 de alta performance estão empurrando a barreira dos 25W, com picos que podem chegar a 40W em cargas intensas de escrita aleatória.

O problema não é apenas o calor gerado, mas onde ele é gerado. Em um chassi 1U ou 2U tradicional, os drives ficam na frente, recebendo o ar frio do "corredor frio". Se esses drives bloqueiam a passagem do ar (alta impedância), as CPUs e memórias situadas atrás deles recebem menos ar, e o ar que chega já está pré-aquecido pelos SSDs.

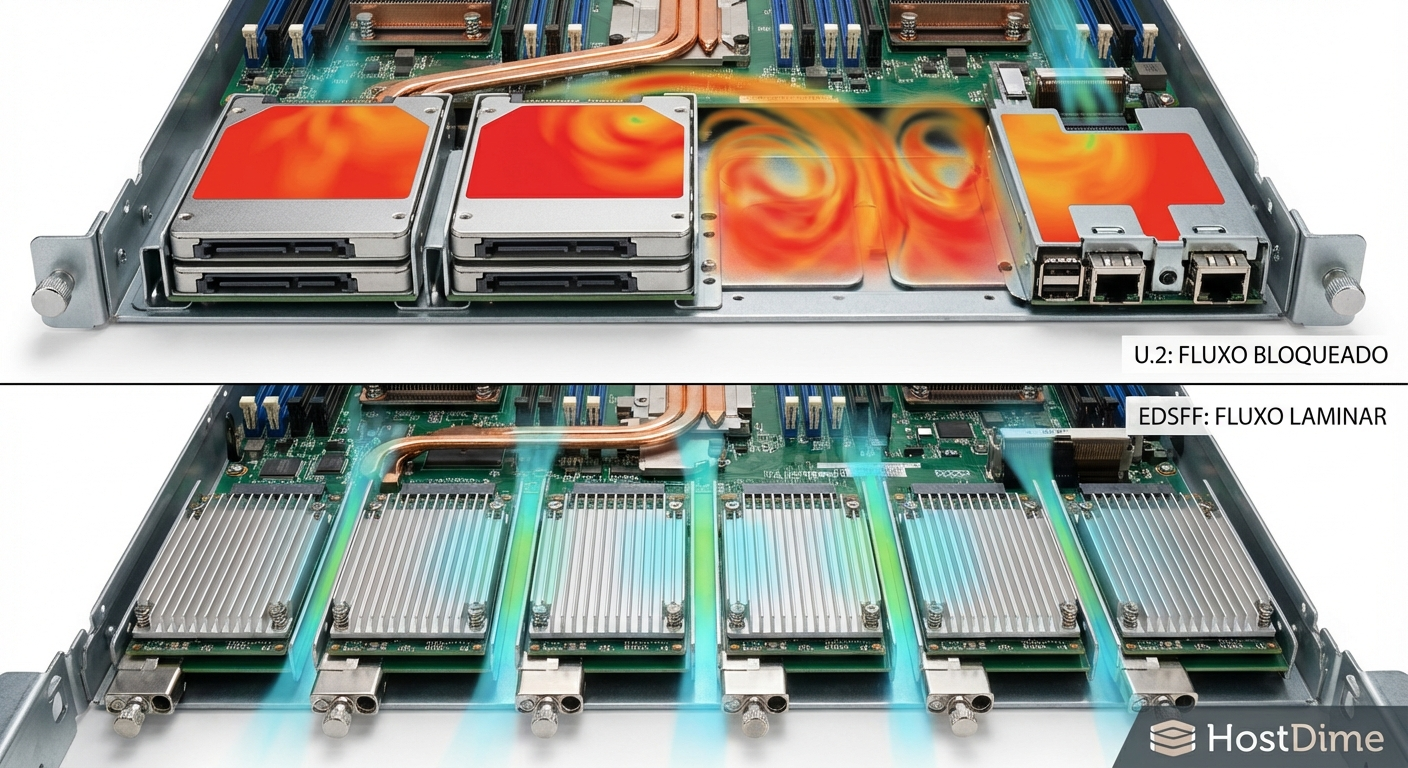

Figura: Comparativo de fluxo de ar: A obstrução causada pelo formato legado U.2 versus a permeabilidade aerodinâmica do design EDSFF.

A geometria do conector U.2 e a asfixia do fluxo de ar

O formato U.2 (SFF-8639) é, essencialmente, uma caixa fechada. O conector está posicionado na parte traseira central, e o backplane onde ele se conecta atua como uma parede sólida, perfurada apenas pelos conectores. Para resfriar os componentes internos de um SSD U.2, o calor deve ser conduzido para a carcaça (case) e, em seguida, o ar deve passar ao redor do drive.

No entanto, para maximizar a densidade de armazenamento (ex: 24 drives em 2U), os drives são empilhados muito próximos uns dos outros. Isso cria canais de ar extremamente estreitos.

⚠️ Perigo: Aumentar a rotação das ventoinhas para forçar o ar através desses canais estreitos obedece às leis da afinidade de ventiladores. O consumo de energia da ventoinha aumenta ao cubo da mudança na velocidade. Aumentar a rotação em 20% resulta em 72% mais consumo de energia apenas para o resfriamento.

Em escalas de hyperscale ou grandes clusters de virtualização, esse custo energético adicional ("taxa de resfriamento") pode superar o custo do próprio armazenamento ao longo de um ciclo de vida de 5 anos. É aqui que o design legado se torna financeiramente insustentável.

EDSFF: Engenharia de túnel de vento

O padrão EDSFF, desenvolvido por um consórcio que inclui gigantes como Dell, HPE, Intel e Samsung, rompe com a herança do HDD. Ele foi projetado do zero para memória flash NAND. A família EDSFF se divide principalmente em dois grupos relevantes para servidores de alta performance: E1 (Ruler/Régua) e E3 (Substituto do 2.5").

E1.S: A escolha dos Hyperscalers

O formato E1.S (Short) é revolucionário porque posiciona o SSD verticalmente em um chassi 1U. Isso permite que o ar flua entre os drives com muito menos resistência. Mais importante, o E1.S suporta dissipadores de calor (heatsinks) de diferentes tamanhos integrados ao próprio drive. O drive não é mais uma caixa fechada; ele é parte do sistema de resfriamento.

E3: O caminho para o Enterprise tradicional

Para servidores 2U que precisam de compatibilidade mecânica mais próxima do que conhecemos, o formato E3 (especificamente E3.S e E3.L) oferece uma área frontal maior. Isso permite dissipar potências ainda mais altas (até 40W-70W em futuras especificações PCIe 6.0/7.0) mantendo a capacidade de hot-swap frontal.

A grande sacada do conector EDSFF (SFF-TA-1002) é sua capacidade de lidar com mais lanes PCIe (x4, x8 ou x16) e sidebands, preparando o terreno para tecnologias como CXL (Compute Express Link), onde a latência e a largura de banda são críticas.

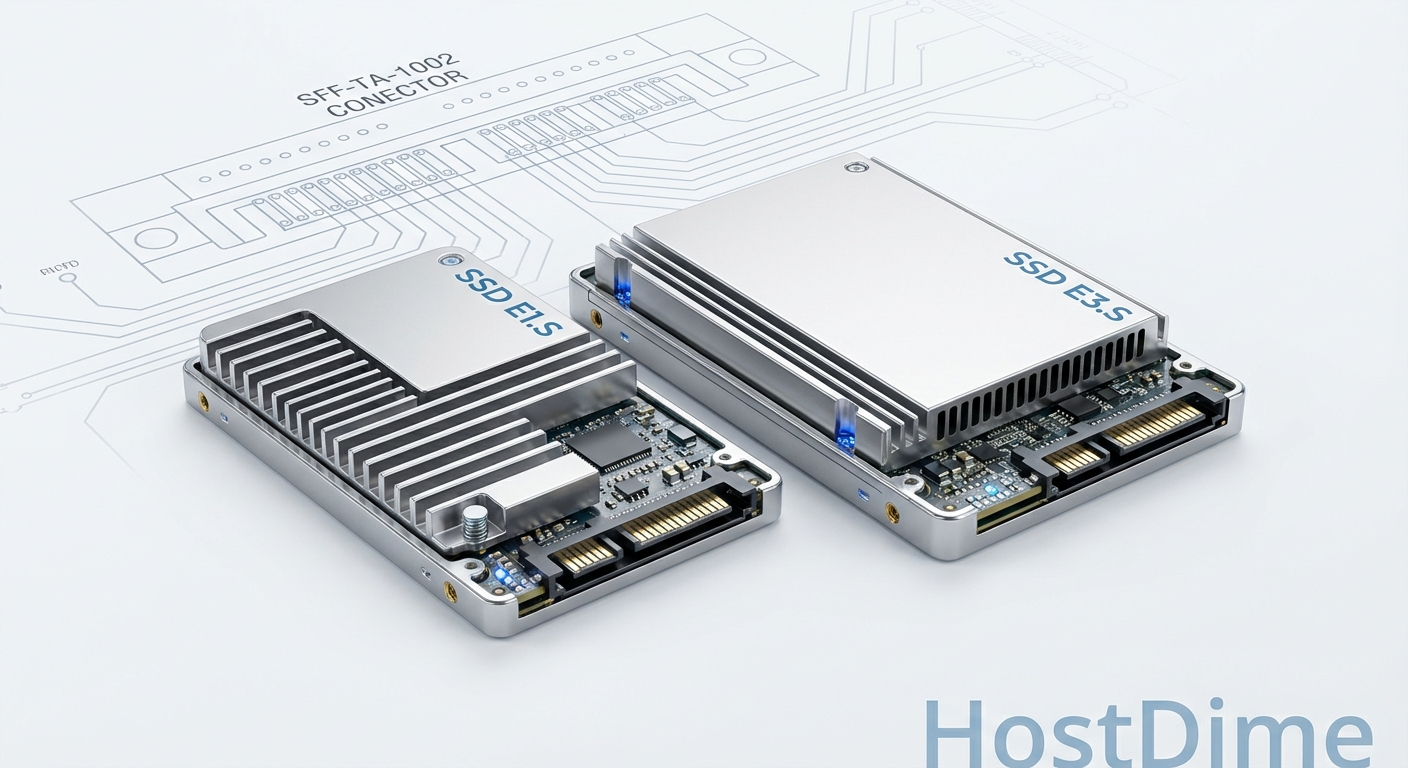

Figura: Detalhe dos formatos E1.S e E3.S, destacando os dissipadores integrados e a interface de conexão de alta densidade preparada para PCIe 5.0 e CXL.

Análise Comparativa: Padrão Atual vs. Nova Geração

Para arquitetos de soluções, a decisão de migração envolve trade-offs claros. Abaixo, comparamos o padrão de fato atual com as novas opções.

Característica	U.2 (2.5" SFF)	EDSFF E1.S (Ruler Short)	EDSFF E3.S (2.5" Evolution)
Origem do Design	Adaptação de HDD Mecânico	Nativo para Flash (NAND)	Nativo para Flash / Aceleradores
Limite Térmico Típico	~25W (com fluxo de ar extremo)	25W+ (com heatsink assimétrico)	até 40W+ (preparado para Gen6)
Eficiência de Fluxo de Ar	Baixa (Alta impedância)	Alta (Túnel de vento nativo)	Média/Alta
Densidade (1U)	Até 10-12 drives (frontal)	Até 32 drives (frontal)	Até 20 drives (dependendo da largura)
Cenário Ideal	Legado, SATA/SAS misto, Gen3/Gen4	Hyperscale, Alta Densidade NVMe, Edge	Enterprise Servers (Dell/HPE), Storage Arrays
Custo de Implementação	Baixo (Commodity)	Médio (Novo chassi necessário)	Médio/Alto (Novo ecossistema)

Métricas de Eficiência e TCO

Ao projetar a infraestrutura para os próximos 3 a 5 anos, o TCO (Total Cost of Ownership) deve incluir a eficiência energética do chassi. Testes de indústria demonstram que servidores equipados com E1.S podem operar com ventoinhas em rotações significativamente menores para manter a mesma temperatura de junção (Tj) nos controladores SSD em comparação com U.2.

💡 Dica Pro: Ao avaliar novos servidores para refresh tecnológico, solicite ao fornecedor as curvas de PQ (Pressão vs. Vazão) do chassi. Um chassi otimizado para EDSFF terá uma curva de impedância menor, permitindo que você use ventoinhas de menor potência ou opere as existentes em regimes mais silenciosos e econômicos.

Além disso, a capacidade por drive no EDSFF tende a escalar melhor. Já vemos unidades E1.L (Long) ultrapassando 30TB e caminhando para 60TB (QLC), o que permite consolidar racks inteiros de storage legado em poucas unidades de rack (RUs), reduzindo drasticamente o footprint no datacenter.

Figura: Gráfico de impacto energético: A redução no consumo das ventoinhas em arquiteturas EDSFF impacta diretamente o PUE do datacenter.

O dilema da migração: Quando mudar?

A resposta padrão é "depende", mas vamos qualificar esse depende.

Se sua carga de trabalho é baseada em bancos de dados transacionais pesados, IA/ML (training ou inference) ou analytics em tempo real que exigem o throughput do PCIe 5.0, a migração para EDSFF (provavelmente E3.S para enterprise geral ou E1.S para alta densidade) é quase obrigatória. Tentar resfriar 24 drives U.2 Gen5 em um chassi 2U é um pesadelo de engenharia que resultará em throttling térmico ou falhas prematuras de componentes.

Por outro lado, se sua infraestrutura roda aplicações legadas, servidores de arquivos gerais ou virtualização de baixa densidade onde o PCIe 4.0 (ou mesmo 3.0) é suficiente, o ecossistema U.2 ainda oferece o menor custo de aquisição (CapEx) devido à economia de escala massiva existente.

Perspectivas Futuras

Estamos observando o fim da era em que o formato do armazenamento era ditado pelo tamanho de um prato magnético giratório. O futuro pertence a formatos que priorizam a termodinâmica e a integridade do sinal.

Minha recomendação para arquitetos planejando o ciclo 2025-2028: parem de especificar chassis baseados apenas em baias de 2,5 polegadas por hábito. Comecem a introduzir chassis híbridos ou dedicados a EDSFF em seus clusters de alta performance. A barreira térmica do PCIe 5.0 é real, e ignorá-la resultará em infraestruturas barulhentas, ineficientes e propensas a gargalos de performance ocultos. O EDSFF não é apenas um novo conector; é a admissão de que, em alta performance, o ar é tão importante quanto o silício.

Referências & Leitura Complementar

SNIA SFF-TA-1002 Specification: Especificação técnica do conector multi-lane que habilita o ecossistema EDSFF e Gen-Z.
OCP (Open Compute Project) NVMe Cloud SSD Specification: Diretrizes de requisitos térmicos e de gerenciamento para SSDs em datacenters hyperscale.
PCI-SIG PCIe 5.0 Base Specification: Documentação oficial sobre os requisitos de integridade de sinal e potência para a quinta geração do barramento.
JEDEC JESD218: Padrões para requisitos de resistência e confiabilidade de SSDs (Client vs. Enterprise).

Perguntas Frequentes (FAQ)

O formato U.2 vai deixar de existir com o PCIe 5.0?

Não imediatamente, mas ele se torna inviável para alta densidade. O U.2 limita o fluxo de ar necessário para resfriar controladores NVMe de 25W+, forçando uma migração para EDSFF em cenários de alta performance onde a eficiência térmica é crítica. Para cargas de trabalho legadas ou de menor performance, o U.2 ainda persistirá por alguns anos.

Qual a principal vantagem do EDSFF sobre o M.2 em servidores?

Embora o M.2 seja excelente para laptops e boot drives, ele não possui capacidade de hot-swap (troca a quente) nem área de dissipação térmica suficiente para cargas de trabalho enterprise contínuas. O EDSFF oferece gerenciamento térmico superior, hot-swap nativo, recursos de gerenciamento de chassi (sidebands) e capacidades de armazenamento muito maiores (30TB+).

O que é o 'Connector Bottleneck' no contexto de storage?

Refere-se à limitação física onde o backplane e os conectores (como no design U.2 tradicional) bloqueiam a passagem do ar frio para os componentes mais quentes do drive e do servidor. Isso cria zonas de calor estagnado que exigem ventilação excessiva e ineficiente para serem dissipadas, elevando o consumo de energia.
