Dominando o cxl-cli: guia prático de gestão de memória CXL no Linux

Esqueça o que você sabe sobre a rigidez dos slots DIMM. O Compute Express Link (CXL) transformou a memória em um recurso flexível, trafegando via PCIe, e o cxl-cli é a ferramenta que nos permite domar essa nova camada da infraestrutura.

Se você administra servidores modernos, especialmente em cenários de In-Memory Database ou IA, já deve ter ouvido falar que a memória agora pode ser desacoplada da CPU. Mas como isso se traduz no terminal? Não existe mágica; existe o subsistema CXL do kernel Linux e um utilitário de espaço de usuário que expõe essa topologia complexa em formato JSON.

Resumo em 30 segundos

• O que é: O cxl-cli é a ferramenta padrão para gerenciar dispositivos de memória CXL (Type 3), permitindo criar regiões, configurar decodificadores e gerenciar namespaces.
• Requisito: Exige Kernel Linux 6.x ou superior e o pacote ndctl (do qual o cxl-cli faz parte) para operar corretamente.
• Fluxo: O hardware CXL aparece como um dispositivo "memdev". Você precisa alocar um "decoder", criar uma "region" e, frequentemente, converter o modo de operação de "devdax" para "system-ram" para que o OS o enxergue como memória utilizável.

O Ecossistema: Kernel 6.x e a Herança do NVDIMM

O cxl-cli não nasceu do zero. Ele é mantido dentro do projeto ndctl (Non-Volatile Device Control), a mesma suíte usada para gerenciar memórias persistentes (PMEM/Optane). Isso é intencional: o Linux trata a memória CXL de maneira muito similar a um NVDIMM, mas com volatilidade.

Para começar, você precisa estar em um ambiente "bleeding edge" ou Enterprise Linux muito recente (RHEL 9.x, Ubuntu 24.04+). O suporte robusto a CXL, incluindo hot-plug e interleaving dinâmico, amadureceu significativamente a partir do Kernel 6.3.

💡 Dica Pro: Antes de rodar qualquer comando, verifique se os módulos estão carregados: lsmod | grep cxl. Você deve ver cxl_pci, cxl_acpi e cxl_mem. Sem eles, o cxl-cli ficará mudo.

Reconhecimento de Terreno: cxl list

O comando base é o cxl list. Se você rodá-lo sem argumentos, provavelmente receberá um JSON vazio ou muito básico. A mágica acontece com as flags de verbosidade. O CXL é hierárquico: temos o Root Port, o Switch (opcional), o Endpoint (o dispositivo de memória) e os Decoders.

Para ver tudo o que importa:

cxl list -M -u -D

Vamos dissecar as flags:

• -M (Media): Mostra os dispositivos de memória física (memdevs). É aqui que você vê o hardware real, como um módulo Samsung ou SK Hynix CXL.

• -u (Human readable): Converte tamanhos de bytes para GiB/TiB. Essencial para sanidade mental.

• -D (Decoders): Exibe os decodificadores ativos. Sem um decoder configurado, a memória existe fisicamente, mas a CPU não sabe como endereçá-la.

O output típico se parece com isto (simplificado):

[
  {
    "memdev":"mem0",
    "ram_size":"64.00 GiB",
    "serial":"0x12345678",
    "host":"cxl_mem.0",
    "ports":[
      {
        "port":"port1",
        "decoders":[{"decoder":"decoder1.0"}]
      }
    ]
  }
]

Aqui, mem0 é o seu dispositivo físico. Se ele não estiver associado a uma região ativa, ele é apenas um peso de papel caro conectado ao barramento PCIe.

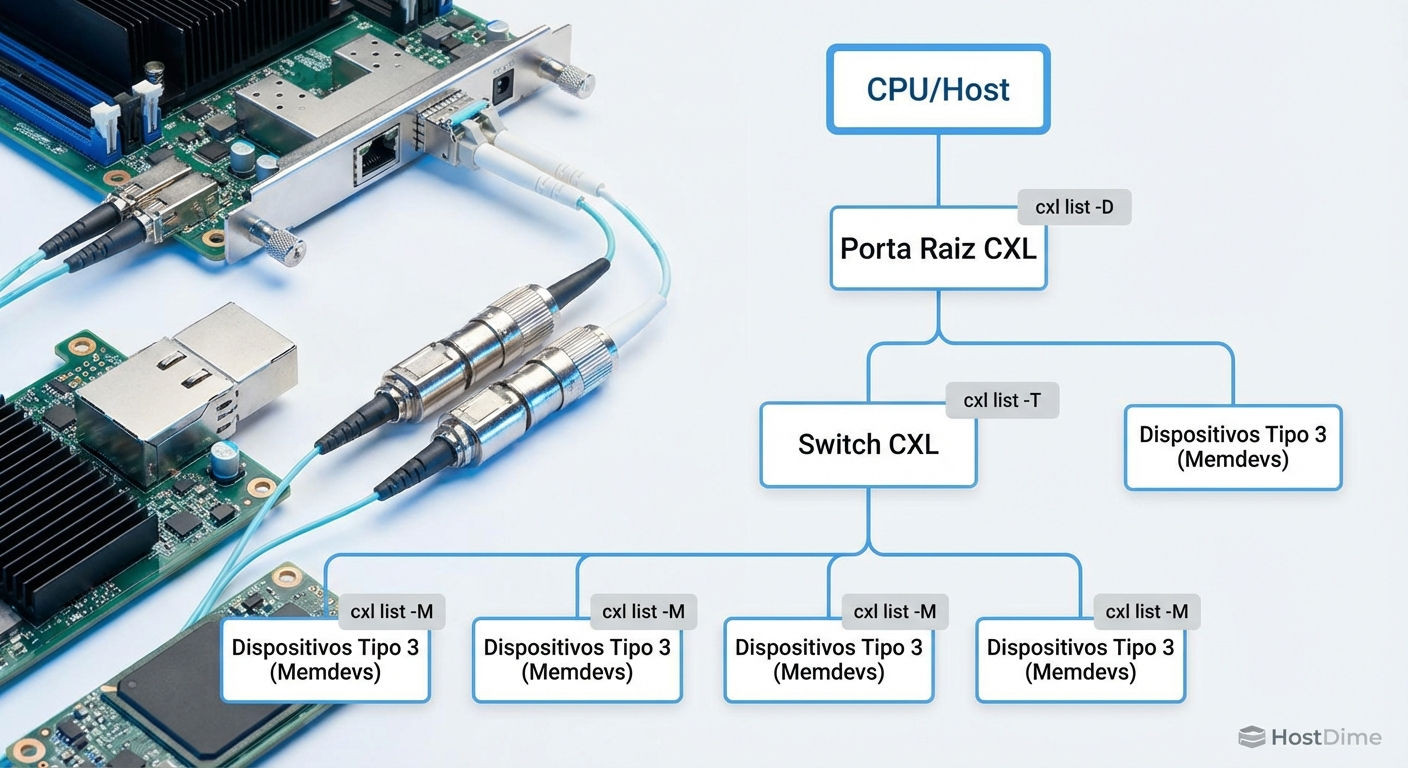

Figura: A topologia hierárquica do CXL: do Root Port ao Memdev, mapeada pelos comandos do cxl-cli.

A Anatomia de um Dispositivo CXL (Type 3)

No contexto de infraestrutura de storage e servidores, focamos quase exclusivamente no CXL Type 3. São expansores de memória. Eles não possuem cache coerente para a CPU (como o Type 2), mas funcionam como um banco massivo de RAM adicional.

Para entender onde o CXL se encaixa, precisamos compará-lo com o que já usamos. Ele não substitui a DDR5 local; ele a complementa, preenchendo o abismo entre a RAM principal e o SSD NVMe mais rápido.

Característica	DDR5 (Local)	CXL (Type 3)	NVMe SSD
Latência	~80-100 ns	~170-250 ns (aprox. 1 NUMA hop)	~10.000+ ns (10us)
Capacidade	Limitada pelos slots da MB	Alta (TB+ via expansores PCIe)	Muito Alta (PB)
Acesso	Byte-addressable (Load/Store)	Byte-addressable (Load/Store)	Block I/O (Read/Write)
Persistência	Volátil	Volátil (geralmente)	Persistente
Custo/GB	$$$$	$$$	$$

Provisionando Memória: cxl create-region

O hardware foi detectado. Agora precisamos criar uma Região. Uma região CXL é um intervalo de endereços físicos do sistema (HPA - Host Physical Address) mapeado para um ou mais dispositivos CXL.

Se você tem apenas um cartão CXL, a criação é direta. Mas o poder real do CXL está no Interleaving. Assim como o RAID 0 em discos, podemos espalhar os dados por múltiplos cartões CXL para aumentar a largura de banda.

O comando para criar uma região x4 (intercalada em 4 dispositivos) usando o decoder raiz decoder0.0:

cxl create-region -d decoder0.0 -t ram -w 4 -m mem0 mem1 mem2 mem3

• -d: Especifica o Root Decoder. Use cxl list -D para encontrar um disponível com max_available_extent suficiente.

• -t ram: Define o tipo como volátil (RAM).

• -w 4: Largura do interleave (ways).

• -m: Lista os memdevs que farão parte dessa região.

Se o comando for bem-sucedido, o cxl-cli retornará um JSON descrevendo a nova região (ex: region0). Neste momento, o kernel criou um dispositivo de caractere, geralmente /dev/dax0.0.

⚠️ Perigo: O alinhamento e a granularidade do interleave (IG) são críticos. Se o hardware (BIOS/Switch) não suportar a granularidade solicitada, a criação da região falhará. O cxl-cli tenta adivinhar os melhores padrões, mas verifique as specs do seu switch CXL.

O Pulo do Gato: daxctl e System RAM

Aqui é onde muitos administradores travam. Você criou a região, mas o comando free -h não mostra a memória extra. Por quê?

Por padrão, regiões CXL criadas via cxl-cli operam no modo devdax (Device DAX). Isso permite que aplicações mapeiem a memória diretamente (ótimo para bancos de dados específicos que sabem falar com /dev/dax), mas o sistema operacional não a usa como RAM geral.

Para entregar essa memória ao kernel como "System RAM", usamos o daxctl (o irmão do cxl-cli).

1. Liste os dispositivos DAX:

   daxctl list


2. Reconfigure para System RAM:

   daxctl reconfigure-device --mode=system-ram dax0.0


Ao rodar isso, o kernel "online" os blocos de memória. Agora, um free -h deve mostrar o incremento na capacidade total.

Figura: Convertendo o hardware bruto em recurso do sistema: o fluxo de reconfiguração de DAX para System RAM.

Validação e Topologia NUMA

Memória CXL não é igual à memória local. Ela é mais lenta. O Kernel Linux lida com isso criando um Nó NUMA sem CPU (CPU-less node).

Para validar se sua operação funcionou e entender a topologia resultante, use o numactl:

numactl -H

Você verá algo como:

• Node 0: CPUs 0-31, Memória 128GB (DDR Local)

• Node 1: CPUs (vazio), Memória 512GB (CXL)

As distâncias (SLIT - System Locality Information Table) confirmarão a penalidade de latência. A distância de Node 0 para Node 0 pode ser 10, enquanto de Node 0 para Node 1 (CXL) pode ser 20 ou 25.

💡 Dica Pro: Use numactl --membind=1 ./sua-aplicacao para forçar um processo a rodar usando apenas a memória CXL, ideal para testes de benchmark e validação de impacto de latência.

Troubleshooting: Quando o Decoder Falha

O erro mais comum ao tentar criar uma região é ENXIO ou "No such device", mesmo quando o dispositivo aparece na lista. Isso geralmente ocorre por conflito de decodificadores.

O CXL usa decodificadores programáveis no Root Port. Se a BIOS do servidor já programou esses decodificadores durante o boot (para uso do firmware ou configuração estática), o Linux não pode reprogramá-los.

1. Verifique o estado do decoder:

   cxl list -D


   Procure por "state":"enabled" ou "locked":true. Se estiver bloqueado, você não pode criar novas regiões dinamicamente nesse intervalo de endereços.

2. Verifique os logs do kernel:

   dmesg | grep -i cxl


   Erros de "HPA collision" indicam que você está tentando criar uma região em um endereço físico que já está em uso ou reservado.

O Futuro é Tierizado

Dominar o cxl-cli hoje é como aprender fdisk nos anos 90. Estamos na infância da memória desagregada. Em breve, não gerenciaremos apenas expansão de capacidade, mas pools de memória compartilhada entre múltiplos hosts (CXL 3.0+). A ferramenta vai evoluir, mas os conceitos de decodificadores, regiões e namespaces vieram para ficar. Prepare seus scripts e monitore seus nós NUMA; a hierarquia de memória acabou de ficar mais profunda.

O que é o cxl-cli e como ele se relaciona com o ndctl?

O cxl-cli é a ferramenta de espaço de usuário para gerenciar dispositivos CXL (Compute Express Link). Ele compartilha a mesma base de código e estilo do ndctl (usado para NVDIMMs), permitindo gerenciar regiões, namespaces e decodificadores de memória CXL.

É possível testar o cxl-cli sem hardware CXL físico?

Sim, utilizando o QEMU. Versões recentes do QEMU suportam a emulação de dispositivos CXL Type 3, permitindo que administradores pratiquem os comandos de provisionamento e criação de regiões em um ambiente virtualizado antes de aplicar em hardware real.

Qual a diferença entre usar CXL como 'System RAM' e 'devdax'?

No modo 'System RAM', a memória CXL é adicionada ao pool de memória do sistema operacional (geralmente como um nó NUMA sem CPU). No modo 'devdax', ela aparece como um dispositivo de caractere (/dev/dax), permitindo que aplicações mapeiem a memória diretamente, ignorando certas estruturas do kernel para menor latência ou uso específico.
