EDSFF E1.S: O pesadelo térmico e a salvação mecânica dos servidores 1U

Se você já abriu um chassi 1U moderno carregado com SSDs NVMe de alto desempenho, conhece o som. É o zumbido agudo de ventoinhas de 40mm girando a 18.000 RPM, lutando desesperadamente para empurrar ar através de uma parede de plástico e metal. Durante anos, o formato U.2 (2.5 polegadas) reinou supremo no armazenamento enterprise, mas ele carrega um pecado original de design: ele bloqueia o fluxo de ar exatamente onde os processadores mais precisam.

Com a chegada do PCIe Gen5 e a iminência do Gen6, estamos vendo controladores de SSD que consomem 20W, 25W ou até mais sob carga máxima. Tentar resfriar isso com formatos legados não é apenas difícil; é fisicamente ineficiente. É aqui que entra o EDSFF E1.S (Enterprise & Data Center Standard Form Factor - Short), uma mudança de paradigma que troca a geometria de "tijolo" por "régua", salvando a termodinâmica dos datacenters de alta densidade.

Resumo em 30 segundos

O Problema: SSDs U.2 tradicionais criam uma "parede" na frente do chassi, bloqueando o ar fresco necessário para CPUs e memórias situadas atrás do backplane.

A Solução: O formato E1.S coloca o PCB na vertical, agindo como uma aleta de direcionamento de ar e permitindo dissipadores de calor massivos (especialmente na versão 15mm).

O Ganho: Capacidade de resfriar drives de 25W+ (PCIe Gen5) sem throttling térmico, mantendo a densidade de até 32 drives em 1U.

O gargalo térmico em chassis de alta densidade

Para entender por que precisamos mudar os parafusos e trilhos dos nossos servidores, precisamos olhar para a física do fluxo de ar. Em um servidor 1U padrão, o ar frio entra pela frente (cold aisle) e sai quente pela traseira (hot aisle).

O problema com o formato U.2 (SFF-8639) é a sua área frontal. Quando você empilha 10 ou 12 drives U.2 na frente de um servidor, você cria uma barreira de impedância estática significativa. O ar tem dificuldade de passar entre os drives. Isso força as ventoinhas do sistema a trabalharem com pressão estática muito maior, consumindo mais energia (às vezes 20-30% do consumo total do servidor é apenas ventilação) e gerando vibração acústica que pode até afetar o desempenho de HDDs mecânicos vizinhos.

Além disso, o próprio drive U.2 é uma caixa fechada. O calor gerado pelos chips NAND e pelo controlador precisa passar por thermal pads, pela carcaça do SSD e só então ser removido pelo ar que mal consegue passar pelas laterais. Para SSDs Gen3 de 12W, isso era aceitável. Para unidades Gen5 de 25W, é uma sentença de morte por superaquecimento.

Figura: Comparação de impedância de ar: A barreira criada pelo formato U.2 (esquerda) versus o fluxo laminar permitido pelo perfil vertical do E1.S (direita).

A física da régua e a dissipação de 25W

O EDSFF E1.S resolve isso girando o problema — literalmente. O drive é montado verticalmente. Em vez de ser um obstáculo, o formato do drive ajuda a laminar o fluxo de ar. Mas a verdadeira mágica está nas variações de espessura definidas pela SNIA (Storage Networking Industry Association).

O padrão E1.S não é tamanho único. Ele possui variantes de espessura que definem sua capacidade térmica:

5.9mm: Apenas o PCB e um heatspreader fino. Inútil para alta performance.
9.5mm (Simétrico): O padrão para densidade máxima, mas limitado termicamente (cerca de 12-20W dependendo do fluxo de ar).
15mm e 25mm (Assimétrico): Aqui está o "pulo do gato" da engenharia mecânica.

O triunfo do design assimétrico de 15mm

A versão de 15mm é, na minha análise de bancada, o ponto ideal (sweet spot) para servidores 1U modernos. Ela é chamada de "assimétrica" porque o conector permanece no padrão, mas o corpo do drive se expande para um lado para acomodar um dissipador de calor (heatsink) robusto com aletas profundas.

💡 Dica Pro: Ao especificar servidores para cargas de trabalho de IA ou Banco de Dados NVMe, exija baias compatíveis com E1.S 15mm. Muitos chassis "compatíveis com E1.S" aceitam apenas a versão 9.5mm, o que vai limitar severamente suas opções de upgrade para SSDs Gen5 no futuro.

Esse dissipador de 15mm fica exposto diretamente ao fluxo de ar do chassi. Não há caixa plástica isolando o calor. O ar frio bate diretamente nas aletas de alumínio acopladas ao controlador do SSD. Isso permite dissipar 25W ou mais com ventoinhas operando em ciclos de trabalho (duty cycles) mais baixos, economizando energia no nível do rack.

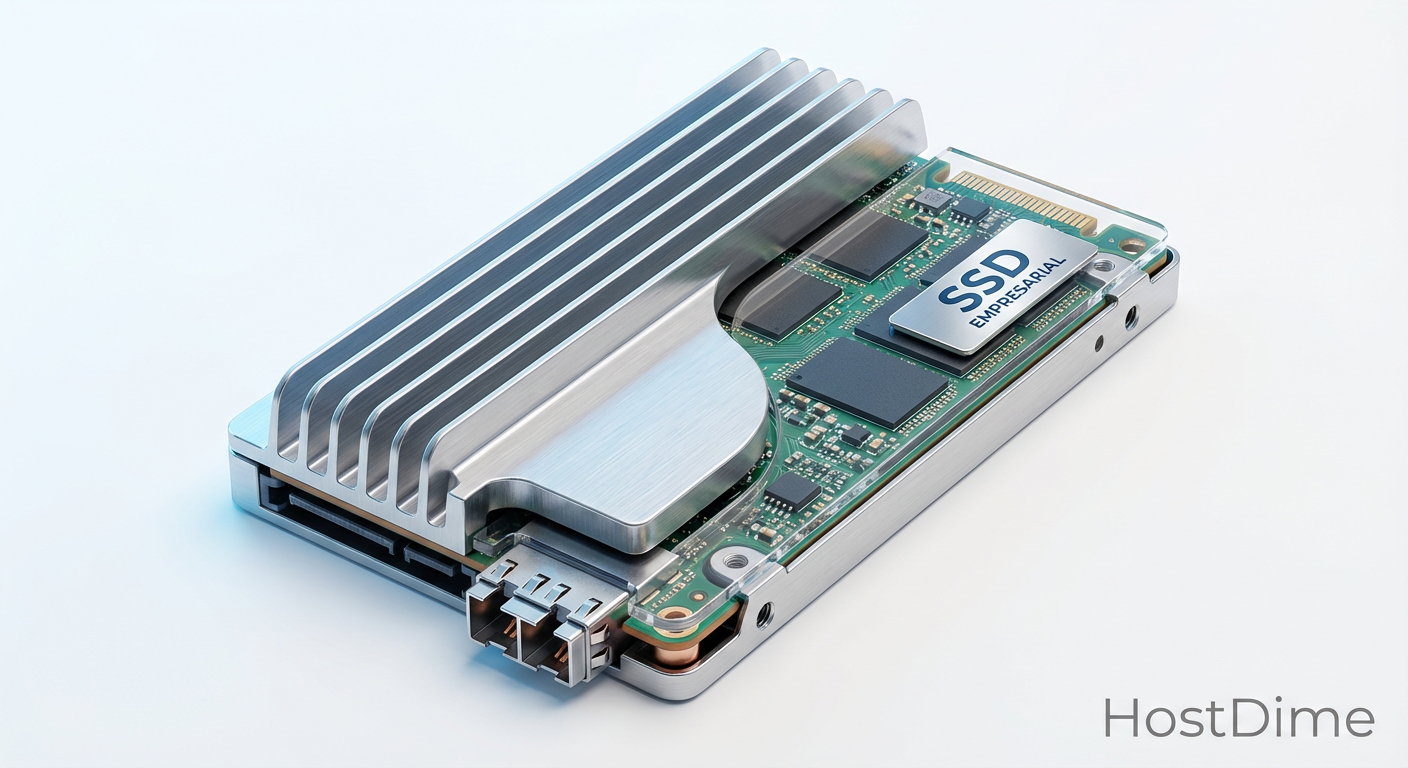

Figura: Detalhe do design assimétrico de 15mm: Observe como o volume do dissipador domina a estrutura, permitindo troca térmica direta com o fluxo de ar do servidor.

Tabela comparativa: Padrões de armazenamento

Para visualizar o salto tecnológico, comparei os formatos mais comuns encontrados em datacenters hoje:

Característica	M.2 (2280/22110)	U.2 / U.3 (2.5")	EDSFF E1.S (15mm)
Hot-Swap	Não (Requer desligamento)	Sim	Sim (Nativo)
Resfriamento	Passivo (Ineficiente)	Condução p/ Case	Convecção Direta (Aletas)
Potência Máx (TDP)	~8-12W	~25W (Difícil resfriar)	25W - 35W+ (Fácil resfriar)
Densidade em 1U	Alta (Interna)	10-12 Unidades	24-36 Unidades
Interface Elétrica	3.3V (Problemático)	12V	12V
Uso Ideal	Boot / Workstation	Legacy Enterprise	High-Performance / Hyperscale

Por que adaptadores M.2 e a versão 5.9mm falham

É comum ver em Home Labs ou ambientes de baixo orçamento a tentativa de adaptar SSDs M.2 para servidores usando placas PCIe ou adaptadores U.2. Em um cenário de produção, isso é um risco mecânico.

O M.2 foi desenhado para Ultrabooks, não para servidores. Ele usa trilhos de energia de 3.3V. Converter a energia de 12V do servidor para 3.3V requer circuitos adicionais no adaptador ou na placa-mãe, gerando calor extra. Além disso, o M.2 não possui mecanismos de retenção robustos para vibração.

Já a versão E1.S de 5.9mm (sem dissipador) sofre do mesmo mal. Sem massa térmica suficiente, um SSD PCIe Gen5 atingirá sua temperatura crítica (geralmente 70°C ou 80°C) em segundos sob carga de escrita, ativando o thermal throttling. O resultado? Seu array de armazenamento ultra-rápido cai para a velocidade de um disco SATA para não derreter.

⚠️ Perigo: Nunca use drives E1.S de 5.9mm em servidores de alta densidade sem garantir que o chassi possui "ductos" ou direcionadores de ar específicos para forçar o fluxo sobre os chips nus. O risco de falha prematura dos componentes é altíssimo.

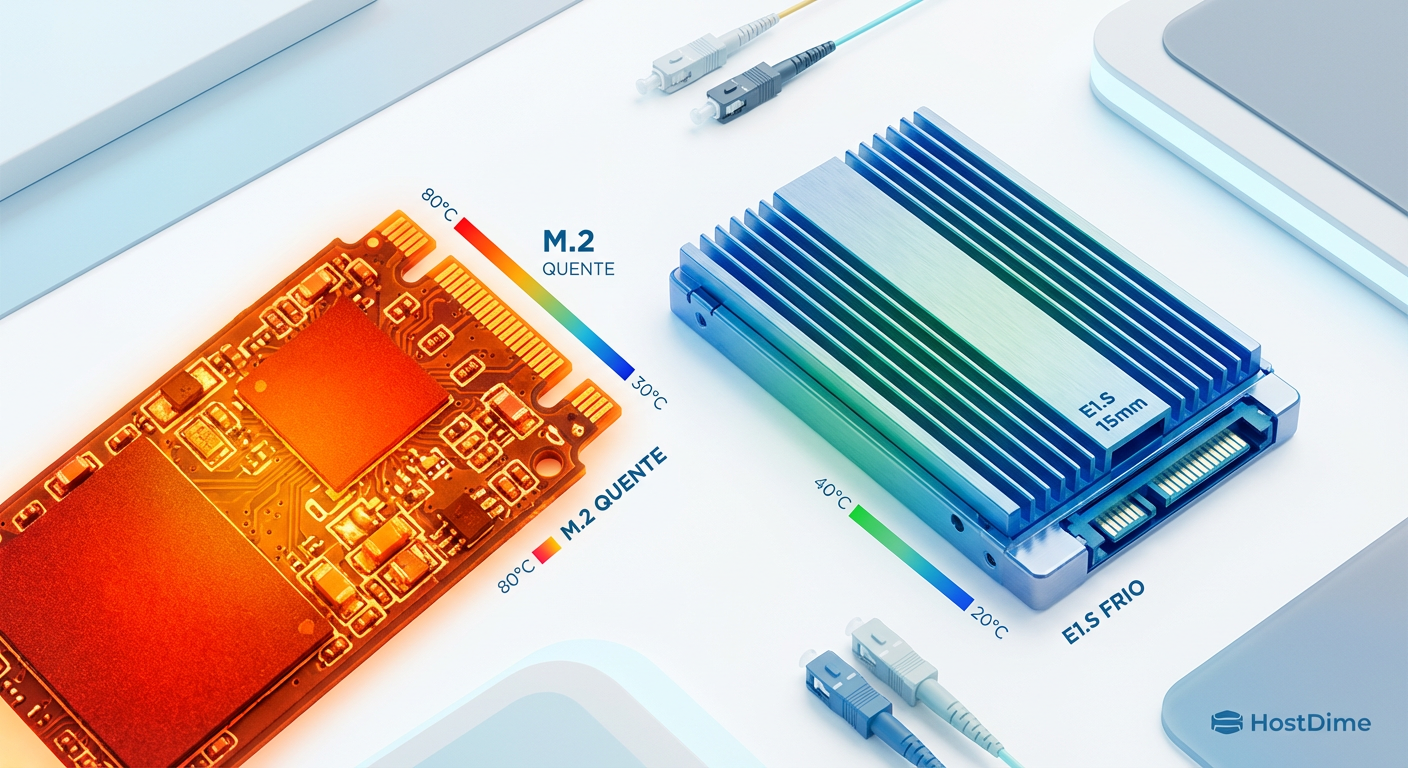

Figura: Termografia comparativa: O ponto quente concentrado no controlador de um drive sem dissipador (vermelho) versus a distribuição térmica uniforme no E1.S com dissipador (azul/verde).

Métricas de impedância e estabilidade de IOPS

Para o mecânico de datacenter, a métrica que importa não é apenas "GB/s", mas a consistência dessa velocidade. Chamamos isso de Qualidade de Serviço (QoS).

Quando um drive superaquece, a latência dispara. O controlador entra em pânico e atrasa operações. Em testes práticos, drives E1.S com dissipadores de 15mm ou 25mm mantêm curvas de latência planas mesmo após 24 horas de escrita aleatória 4K.

Além disso, a impedância de ar reduzida do E1.S beneficia o resto do sistema. Sensores térmicos nas CPUs e DIMMs de memória registram temperaturas 3°C a 5°C mais baixas em chassis equipados com E1.S em comparação com U.2, simplesmente porque o ar chega até eles com mais velocidade e menos turbulência. Isso pode significar a diferença entre suas ventoinhas rodarem a 60% ou 90% da capacidade.

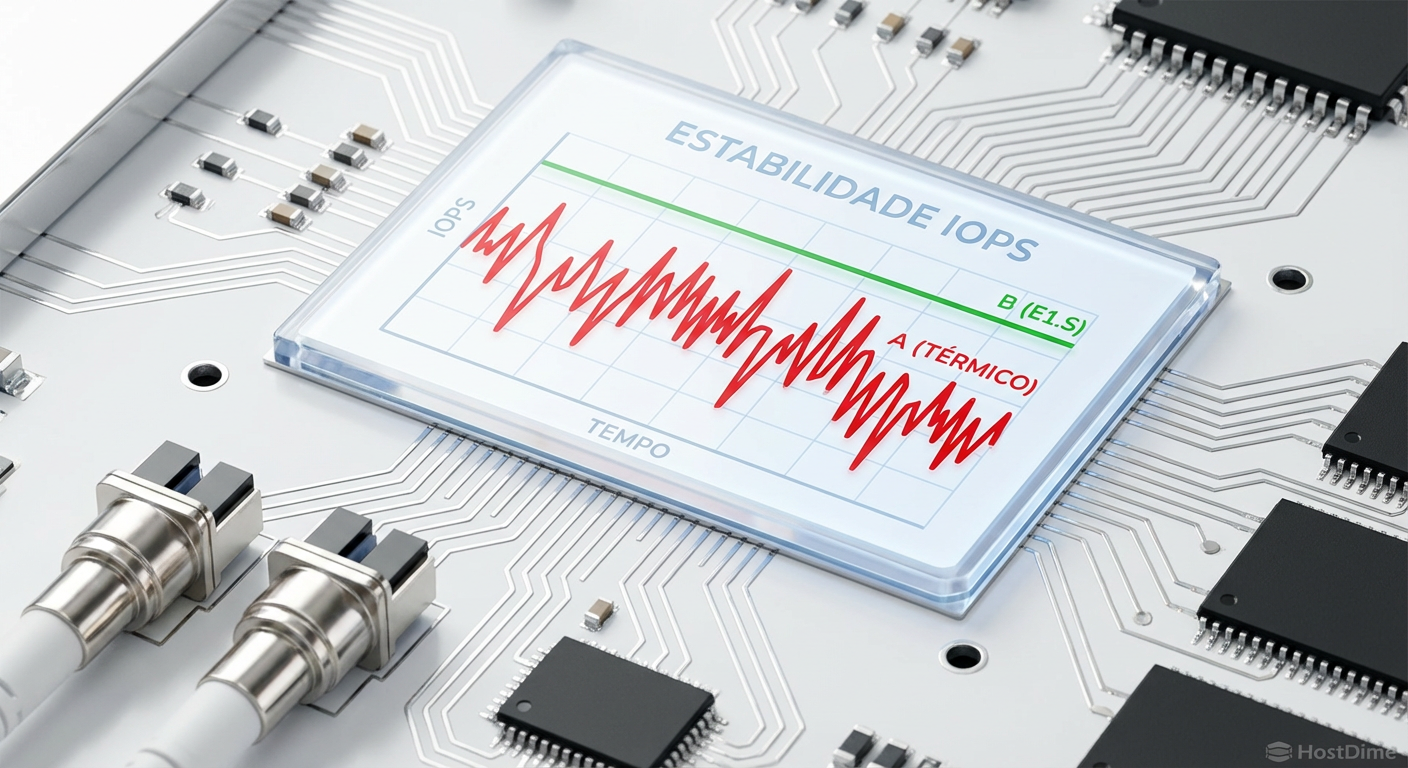

Figura: Estabilidade de IOPS sob estresse: A linha verde demonstra como a dissipação térmica adequada previne a queda de performance (throttling) observada em formatos com refrigeração insuficiente (vermelho).

Veredito Técnico

O EDSFF E1.S não é apenas um novo formato de plugue; é uma correção necessária para a física dos servidores. À medida que avançamos para PCIe Gen5 e CXL (Compute Express Link), a densidade térmica por centímetro cúbico está se tornando insustentável para designs antigos.

Se você está planejando infraestrutura para os próximos 5 anos, o formato U.2 deve ser considerado legado. O E1.S, especificamente a variante de 15mm, oferece o equilíbrio mecânico ideal: robustez de hot-swap, capacidade de resfriamento para controladores de próxima geração e melhoria na saúde térmica global do servidor. Não é apenas sobre armazenamento; é sobre garantir que seu servidor 1U não se transforme em uma estufa de silício.

FAQ: Perguntas Frequentes

Qual a diferença prática entre E1.S 9.5mm e 15mm?

A versão de 9.5mm permite maior densidade (até 32 drives em 1U), mas tem limite térmico próximo a 20W, o que pode ser insuficiente para modelos topo de linha. A versão de 15mm (assimétrica) possui um dissipador maior, suportando os 25W+ necessários para SSDs PCIe Gen5 sem throttling, sacrificando levemente a densidade (geralmente 24 drives), mas garantindo performance sustentada.

Posso usar drives E1.S em slots U.2 antigos?

Não diretamente. Embora o protocolo seja NVMe, o conector físico e o formato são diferentes. Existem adaptadores (carriers), mas eles frequentemente anulam os benefícios de fluxo de ar do E1.S e podem causar problemas de superaquecimento se o chassi não for otimizado para o novo perfil de impedância e direcionamento de ar.

Por que o M.2 não é adequado para servidores modernos?

O M.2 não possui capacidade de Hot-Swap nativa (crítico para manutenção em datacenters sem desligar o servidor), não tem dissipação térmica integrada suficiente para cargas de trabalho 24/7 e consome linhas de energia de 3.3V que complicam o design da placa-mãe em escala. O E1.S usa 12V nativos e foi desenhado especificamente para ser trocado a quente e resfriado por fluxo de ar de chassi.
