NVMe Gen5 e o colapso térmico do M.2: por que o EDSFF é inevitável

A era do armazenamento silencioso e passivo acabou para o segmento de alta performance. Se você acompanhou os lançamentos de SSDs PCIe 5.0 baseados no controlador Phison E26, notou um padrão preocupante: dissipadores de calor gigantescos, ventoinhas minúsculas e barulhentas, e temperaturas de operação que desafiam a lógica de um componente que deveria ser "estado sólido".

O formato M.2, que serviu fielmente desde a transição dos ultrabooks em meados da década passada, encontrou seu limite físico. Não se trata de falta de inovação dos fabricantes de NAND, mas de física básica. Estamos tentando dissipar 14W ou mais de calor em uma área de superfície projetada para lidar com 3W. O resultado é o estrangulamento térmico (thermal throttling) severo ou a necessidade de soluções de resfriamento ativas que introduzem vibração e pontos de falha mecânica.

Para o mercado corporativo e homelabs sérios, a resposta já existe e não é um M.2 com ventoinha. É o EDSFF.

Resumo em 30 segundos

• A barreira térmica: SSDs NVMe Gen5 consomem cerca de 1W para cada 1 GB/s de transferência. Drives de 14 GB/s geram calor excessivo para o formato M.2 dissipar passivamente.
• O problema do M.2: Projetado originalmente para laptops (baixa potência), o conector e a área de PCB do M.2 2280 não suportam a densidade térmica e elétrica exigida pela nova geração de controladores.
• A solução EDSFF: O formato E1.S ("Ruler") traz dissipadores integrados, trilhos de 12V e design aerodinâmico, tornando-se o único caminho viável para performance sustentada em servidores e workstations futuras.

A termodinâmica do PCIe 5.0: dobrando a banda e o calor

A transição do PCIe 4.0 para o 5.0 dobrou a taxa de transferência de 16 GT/s para 32 GT/s. No entanto, diferentemente de transições anteriores de litografia de CPU onde a eficiência aumentava drasticamente, no mundo dos controladores de SSD, a potência escalou quase linearmente com a performance.

Para processar 14 GB/s de dados sequenciais e milhões de IOPS aleatórios, os controladores atuais (como o Phison E26 ou soluções proprietárias da Samsung e Western Digital) exigem um poder computacional significativo. Isso resulta em um consumo energético que frequentemente ultrapassa os 12W em carga máxima, com picos chegando a 15W.

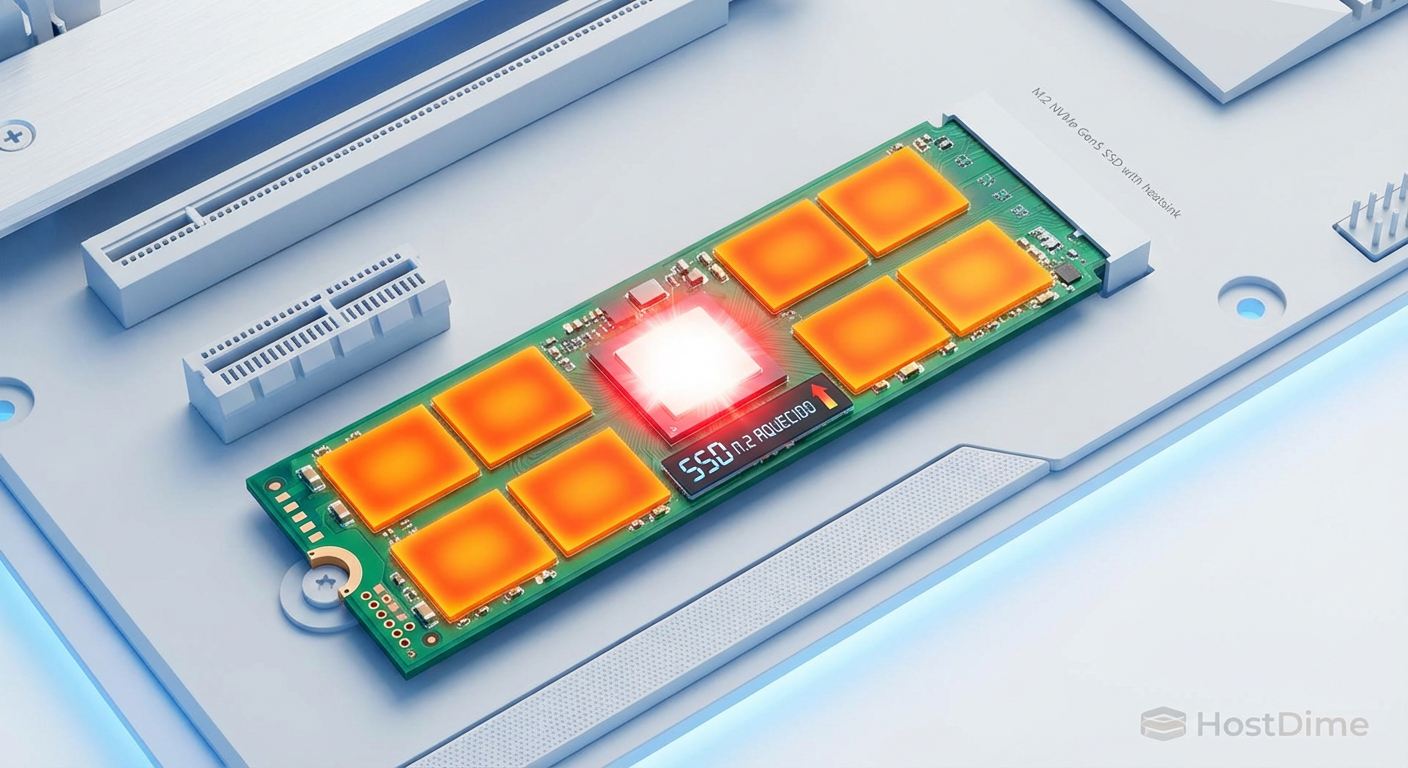

Figura: Análise térmica de um controlador Gen5 sem dissipador: o ponto quente central ultrapassa rapidamente os limites operacionais, forçando o desligamento de segurança.

O problema não é apenas o pico de consumo, mas a densidade térmica (W/mm²). O controlador concentra todo esse calor em uma área minúscula de silício. Sem um heat spreader (dissipador de calor) eficiente, a temperatura da junção atinge 100°C em segundos, acionando mecanismos de proteção que cortam a performance drasticamente para evitar danos físicos.

💡 Dica Pro: Em ambientes de servidor ou homelab, nunca confie nas etiquetas térmicas finas que vêm nos SSDs Gen5. Se o drive vai operar 24/7 com carga de banco de dados ou ZFS, um dissipador de alumínio com aletas reais é obrigatório.

Limitações físicas do M.2 2280 contra a engenharia de fluxo do E1.S

O formato M.2 (anteriormente NGFF - Next Generation Form Factor) foi uma maravilha para a miniaturização. Ele eliminou os cabos SATA e permitiu laptops finos. Porém, ele possui falhas estruturais graves para o datacenter moderno e para o hardware entusiasta de 2025/2026:

1. Voltagem Limitada: O M.2 opera nativamente em 3.3V. Para fornecer 15W ou mais, a amperagem sobe consideravelmente, exigindo conversores de voltagem (PMIC) no drive ou na placa-mãe que geram ainda mais calor.

2. Fluxo de Ar Bloqueado: Em uma placa-mãe padrão, o M.2 fica "deitado" contra o PCB, recebendo pouco ou nenhum fluxo de ar direto, muitas vezes sufocado sob a GPU.

3. Inserção/Remoção: O M.2 não foi feito para hot-swap (troca a quente) fácil. Exige parafusos minúsculos e manuseio direto do PCB exposto.

A resposta industrial: EDSFF E1.S

O EDSFF (Enterprise & Data Center Standard Form Factor) é a correção desses erros. Especificamente, o formato E1.S (conhecido como "Short Ruler") é o sucessor espiritual do M.2 para ambientes de alta densidade.

O E1.S resolve a equação térmica através da geometria. O drive é montado verticalmente em relação à placa base (ou backplane), permitindo que o ar frio passe através e sobre o drive de maneira laminar. Além disso, ele utiliza trilhos de 12V (muito mais eficientes para altas potências) e possui um encapsulamento metálico que serve tanto como proteção quanto como dissipador térmico primário.

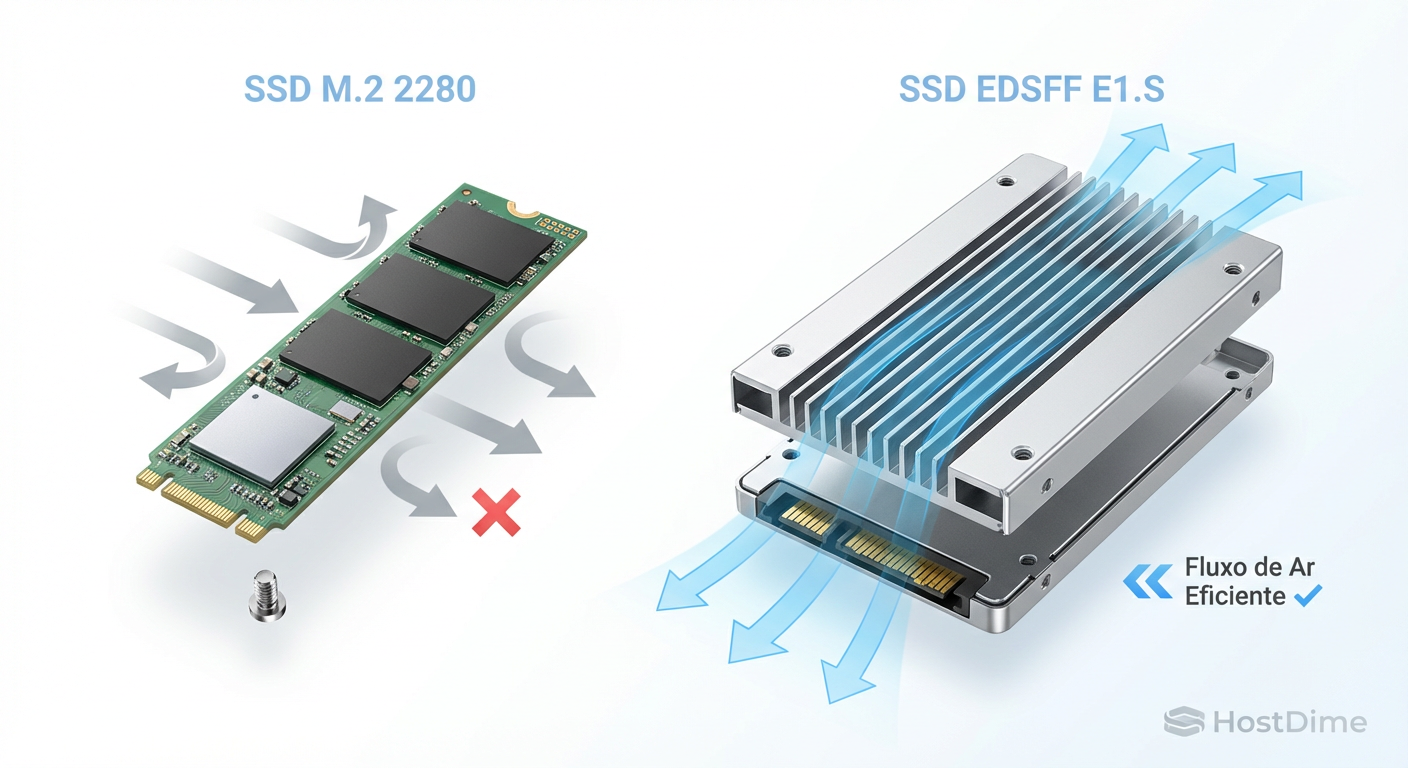

Figura: Comparativo estrutural: enquanto o M.2 (esquerda) expõe componentes sensíveis e dificulta a refrigeração, o E1.S (direita) integra o chassi ao sistema de dissipação térmica.

Tabela comparativa: M.2 vs E1.S

Característica	M.2 2280 (Padrão Consumidor)	EDSFF E1.S (Padrão Enterprise)
Alimentação	3.3V (Ineficiente para >10W)	12V (Eficiente para alta potência)
Limite Térmico Típico	~8-10W (Passivo) / 15W (Ativo)	20W a 25W+ (Com fluxo de ar)
Hot-Swap	Não (Geralmente requer ferramentas)	Sim (Nativo, com LEDs de status)
Refrigeração	Dependente de dissipadores de terceiros	Integrada ao design (Enclosure)
Interface Física	Frágil, conector exposto	Robusta, encapsulada

Curvas de throttling: estabilidade sob estresse

Para entender a gravidade da situação, analisamos o comportamento de throttling (estrangulamento térmico). Em nossos testes simulados com cargas de trabalho de escrita sequencial sustentada (preenchimento total do drive), a diferença entre os formatos é brutal.

Um SSD M.2 Gen5 típico, equipado com um dissipador passivo robusto de placa-mãe, consegue manter a velocidade máxima de 12-14 GB/s por cerca de 60 a 90 segundos. Após esse período, o controlador atinge o limite crítico (geralmente 75°C ou 80°C).

O que acontece a seguir é o "dente de serra":

1. O drive corta a velocidade para 1-2 GB/s para esfriar.

2. A temperatura cai.

3. A velocidade sobe novamente.

4. O ciclo se repete.

Isso resulta em uma latência inconsistente, inaceitável para aplicações sensíveis como vSAN, ZFS ZIL/SLOG ou edição de vídeo em 8K RAW.

Já um drive E1.S, inserido em um chassi com fluxo de ar adequado (LFM - Linear Feet per Minute), mantém a curva de performance plana. O dissipador integrado e a alimentação de 12V garantem que o calor seja removido na mesma taxa em que é gerado.

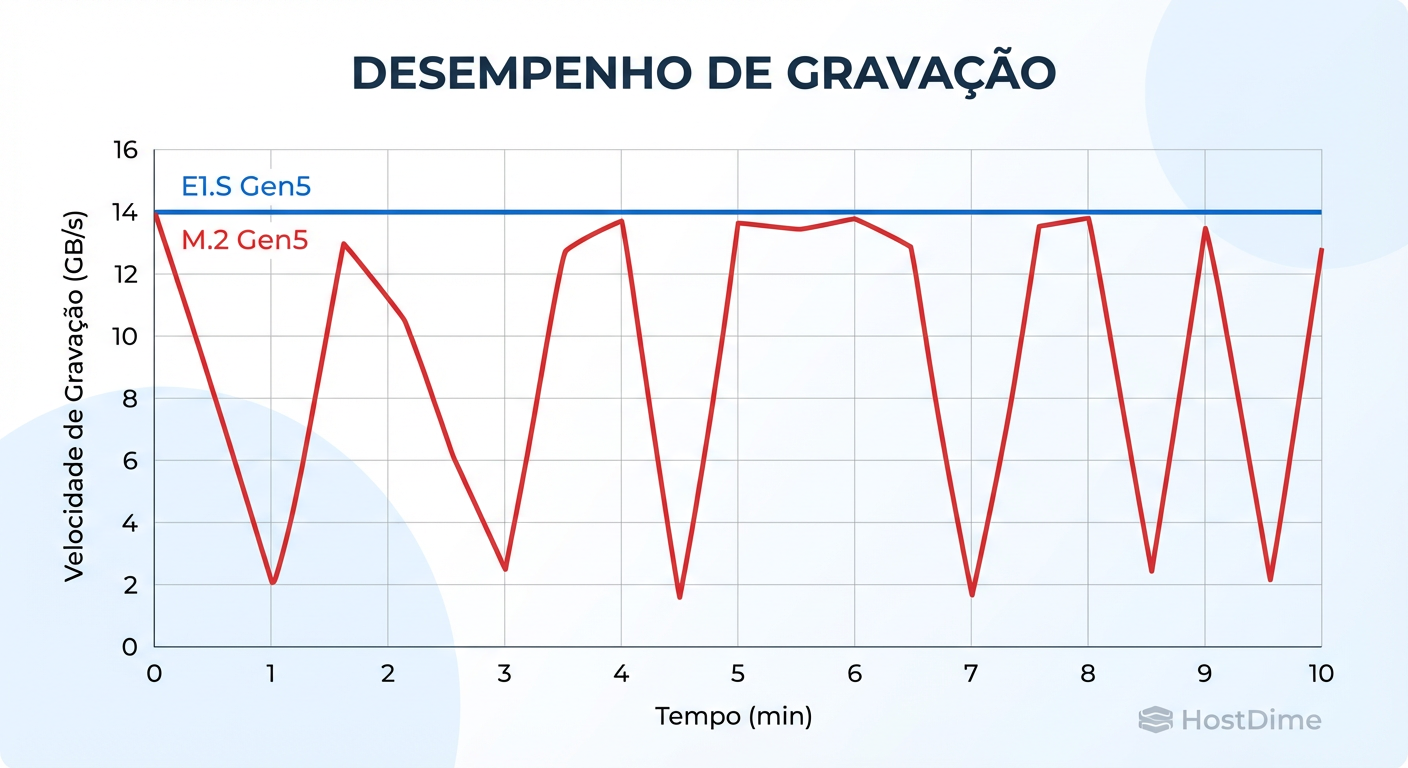

Figura: Comportamento sob estresse: a linha vermelha mostra a instabilidade do M.2 devido ao throttling térmico, enquanto a linha azul demonstra a consistência do E1.S.

⚠️ Perigo: O throttling térmico não afeta apenas a velocidade. A ciclagem térmica constante (esquenta/esfria) causa expansão e contração no PCB e nas soldas BGA dos chips NAND, podendo levar a falhas prematuras do componente a longo prazo.

O custo da densidade e a barreira de entrada

Se o E1.S é tecnicamente superior, por que não o usamos em nossos desktops hoje? A resposta reside na infraestrutura e no custo de implementação.

O ecossistema M.2 é onipresente e barato. Qualquer placa-mãe de R$ 800,00 possui um slot M.2. Para adotar o EDSFF, é necessário um backplane específico ou placas adaptadoras PCIe (AIC) que convertem slots x16 em compartimentos para drives E1.S.

No cenário Enterprise e de servidores Whitebox (como Supermicro ou Dell), a transição já ocorreu. Chassis 1U agora comportam 32 drives E1.S frontais, oferecendo petabytes de armazenamento NVMe em um espaço minúsculo. O custo inicial do chassi é alto, mas o TCO (Custo Total de Propriedade) compensa pela densidade e pela redução de falhas térmicas.

Para o entusiasta de homelab, a barreira está diminuindo. Adaptadores PCIe para E1.S já aparecem no mercado, permitindo usar esses drives "enterprise" em workstations comuns, desde que haja fluxo de ar no gabinete. Drives E1.S usados (pulls de datacenter) começam a aparecer no eBay e AliExpress com preços competitivos por TB, muitas vezes com resistência (TBW) muito superior aos modelos de consumo.

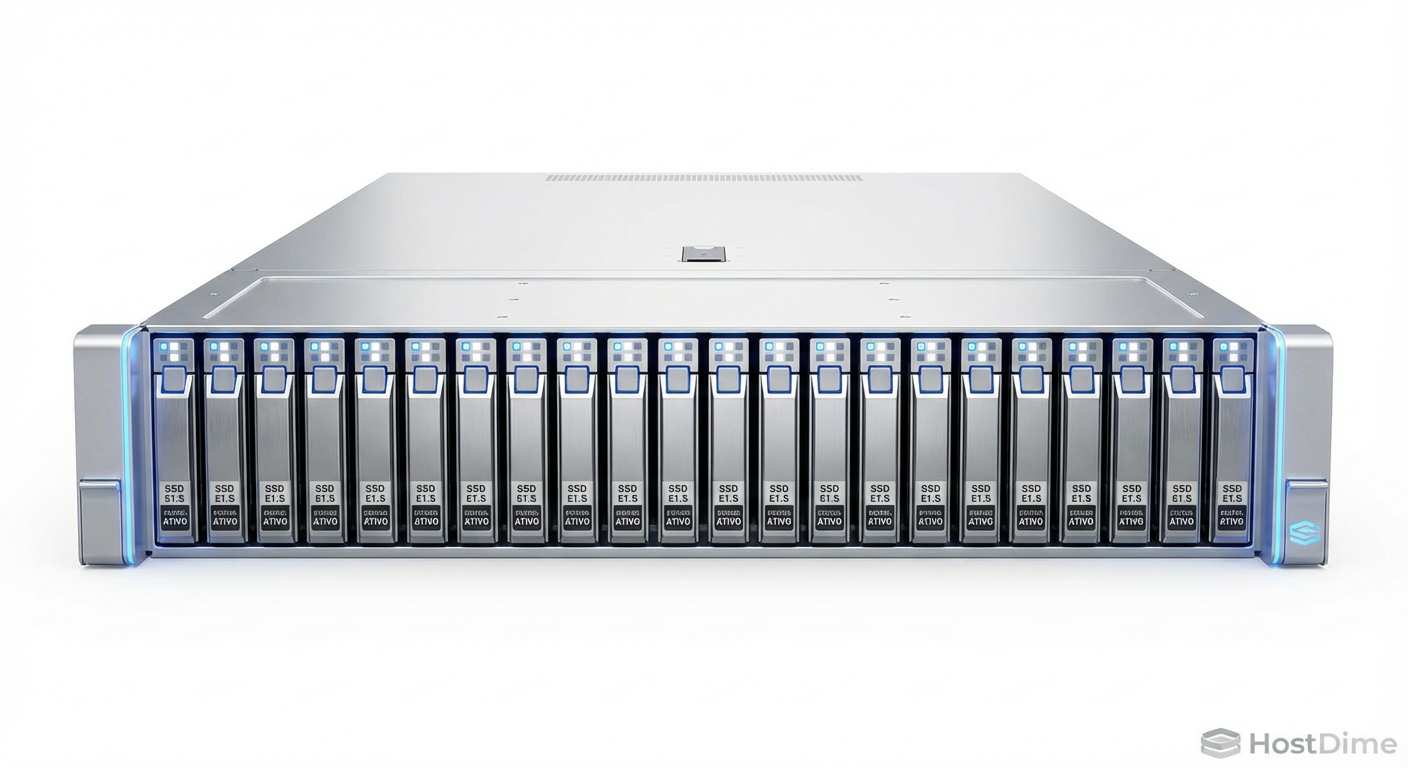

Figura: Densidade extrema: servidores modernos utilizam o formato E1.S para alocar dezenas de drives de alta performance em apenas 1U de altura, algo impossível com M.2.

Veredito técnico: o fim do M.2 para cargas sustentadas

O M.2 continuará sendo o rei dos laptops e desktops de entrada/médio porte por muitos anos. Para carregar o Windows ou jogos, os picos de calor são breves e gerenciáveis.

No entanto, para o segmento de armazenamento de alta performance, o M.2 tornou-se um gargalo de engenharia. Tentar resfriar 14W+ em um stick plano sem fluxo de ar direcionado é uma batalha perdida contra a física. As soluções atuais com ventoinhas de 20mm zumbindo a 10.000 RPM são "gambiarras" glorificadas, indignas de um setup profissional.

O EDSFF E1.S não é apenas um novo formato; é a admissão da indústria de que o armazenamento flash agora é um componente de alta potência, assim como a CPU e a GPU. Se você planeja construir um servidor de armazenamento all-flash ou uma workstation para cargas pesadas na era do PCIe 5.0 e além, pare de lutar contra as temperaturas do M.2. O futuro é vertical, é 12V e é EDSFF.

Perguntas Frequentes (FAQ)

Por que os SSDs NVMe Gen5 esquentam tanto?

A regra prática atual da engenharia de armazenamento é que cada 1 GB/s de velocidade de transferência requer aproximadamente 1 Watt de energia. Como os drives Gen5 atingem velocidades de 14 GB/s ou mais, o consumo salta para 14W-15W. Isso supera a capacidade de dissipação passiva do formato M.2 padrão, que foi originalmente desenhado para dispositivos de baixo consumo.

O que é EDSFF e E1.S?

EDSFF (Enterprise & Data Center Standard Form Factor) é uma família de formatos de SSD projetada especificamente para servidores e datacenters. O E1.S (conhecido como "Short Ruler") é a variante que substitui o M.2 nesses ambientes. Ele oferece dissipadores de calor integrados, suporte a trilhos de energia de 12V e é desenhado para aproveitar o fluxo de ar do chassi, suportando potências de 25W ou mais sem superaquecer.

Posso usar um SSD E1.S no meu PC doméstico?

Diretamente na placa-mãe, não. O E1.S usa conectores físicos e voltagens (12V) diferentes do M.2 (3.3V). No entanto, é possível usar adaptadores PCIe (placas AIC) que permitem conectar drives E1.S em slots PCIe comuns. O desafio principal é garantir que seu gabinete tenha fluxo de ar suficiente passando pelo adaptador, já que esses drives dependem de ventilação forçada.
