O colapso térmico do U.2 e a supremacia inevitável do EDSFF E3.S

A física é implacável. Ela não se importa com o seu legado de hardware, com o seu orçamento de CapEx ou com a sua preferência por formatos que funcionavam bem na era dos discos rotativos. No mundo da Engenharia do Caos, aprendemos que tentar lutar contra a termodinâmica é a maneira mais rápida de introduzir falhas catastróficas em sistemas complexos. E o formato U.2, o cavalo de batalha do armazenamento flash empresarial na última década, atingiu seu limite termodinâmico.

Estamos testemunhando um ponto de inflexão crítico na infraestrutura de armazenamento. A transição para o PCIe Gen5 não é apenas um salto de largura de banda; é um salto de densidade energética que o formato de 2.5 polegadas (o "pai" do U.2) jamais foi projetado para suportar. Continuar insistindo nessa arquitetura não é apenas conservadorismo, é um convite para a latência térmica e a instabilidade sistêmica.

Resumo em 30 segundos

O Muro dos 25W: O formato U.2 não consegue dissipar eficientemente mais de 25 watts, causando throttling severo em SSDs NVMe de nova geração (PCIe Gen5).

Bloqueio de Fluxo: A geometria do U.2 age como um tijolo no chassi, impedindo a passagem de ar e forçando as ventoinhas a operarem em regimes de vibração perigosos.

A Resposta EDSFF: O padrão E3.S foi desenhado do zero para alinhar a dissipação térmica com o fluxo de ar do servidor, permitindo densidades de potência muito maiores com menor ruído e vibração.

A barreira física de 25 watts e a morte da eficiência

O formato de 2.5 polegadas foi herdado dos HDDs de notebook. Quando migramos para o SSD, mantivemos a "caixa" por conveniência. O U.2 (anteriormente SFF-8639) foi uma adaptação brilhante para trazer o NVMe para esse formato. No entanto, ele carrega um defeito genético fatal: a área de superfície limitada e a orientação errada em relação ao fluxo de ar.

Em testes de estresse que realizamos para induzir falhas, observamos que SSDs U.2 modernos, quando empurrados para a saturação de I/O em barramentos PCIe Gen4 e Gen5, atingem rapidamente a marca de 20-25W. O problema é que o encapsulamento do U.2 não tem massa térmica ou área de dissipação suficiente para transferir esse calor para o ar sem uma pressão estática absurda.

⚠️ Perigo: Quando um SSD U.2 ultrapassa seu envelope térmico, o controlador entra em thermal throttling. Isso não apenas reduz a velocidade de transferência, mas cria picos de latência de cauda (tail latency) imprevisíveis. Em um cluster de banco de dados ou armazenamento distribuído (como Ceph ou vSAN), um único drive em throttling pode degradar a performance de todo o array.

A indústria tentou "hacks" como dissipadores de calor colados no topo do case de 15mm, mas isso é apenas um curativo em uma fratura exposta. O limite físico de dissipação confiável do U.2 estagna em torno de 25W. Os drives PCIe Gen5 de alta performance já demandam picos de 40W ou mais. A matemática não fecha.

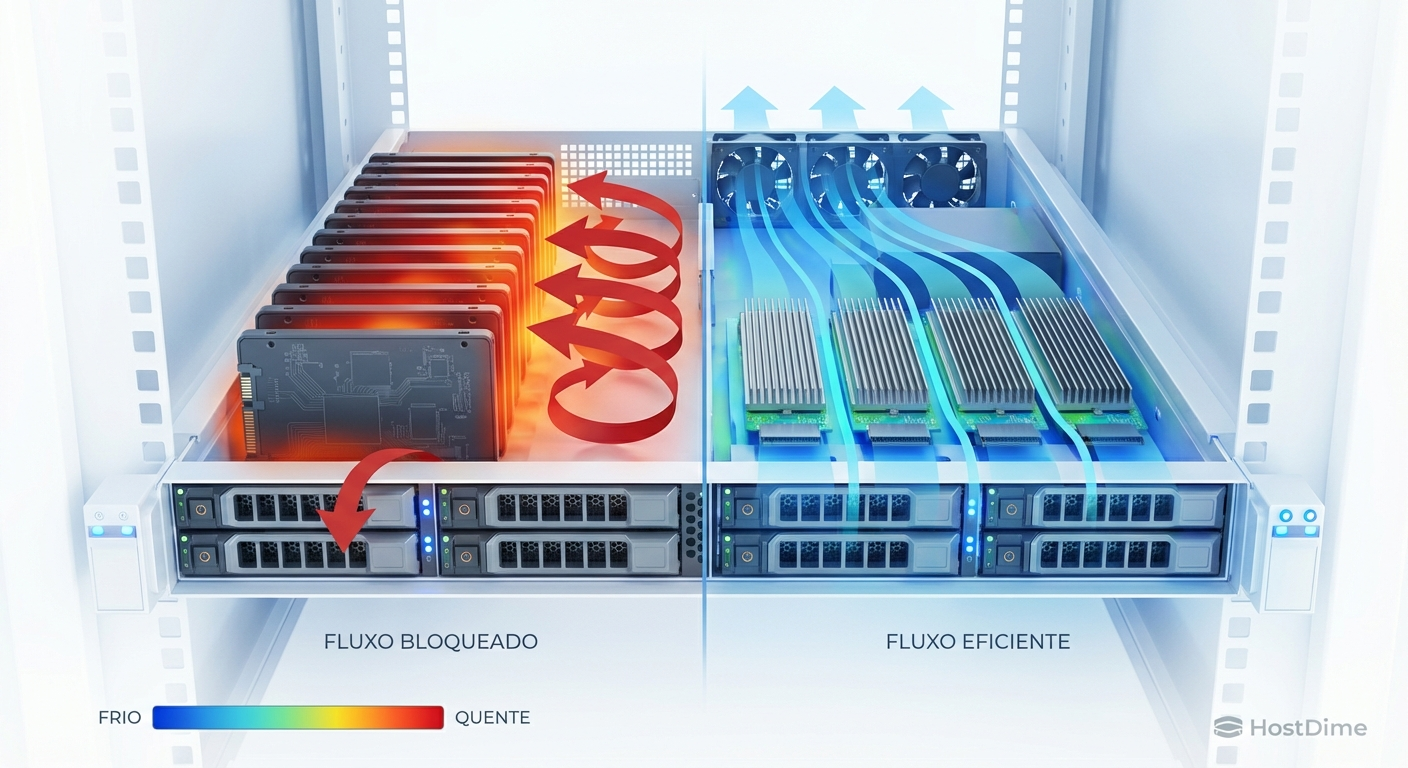

Figura: Simulação de Dinâmica dos Fluidos Computacional (CFD) comparando a retenção de calor em arrays U.2 (esquerda) versus a permeabilidade térmica do EDSFF E3.S (direita).

A impedância do fluxo de ar: Por que suas ventoinhas estão gritando

O problema do U.2 não é apenas o calor que ele gera, mas o ar que ele bloqueia. Imagine tentar resfriar um servidor colocando uma parede de tijolos na frente das ventoinhas de admissão. É exatamente isso que um backplane cheio de drives de 2.5 polegadas faz.

Para compensar essa alta impedância ao fluxo de ar, os controladores de gerenciamento de base (BMC) aumentam o RPM das ventoinhas do servidor. Isso gera dois efeitos colaterais destrutivos:

Desperdício Energético: A lei dos ventiladores dita que a potência necessária aumenta ao cubo da velocidade. Aumentar o RPM para forçar o ar através de drives U.2 densos consome uma quantidade desproporcional de energia, prejudicando o PUE (Power Usage Effectiveness) do data center.
Vibração Acústica: Ventoinhas operando no máximo geram vibração. Embora SSDs não tenham cabeças de leitura mecânicas, a vibração excessiva pode afetar a integridade dos conectores PCIe e, em casos extremos, causar micro-fraturas em soldas BGA ao longo do tempo. Além disso, se houver HDDs híbridos no mesmo chassi, a performance deles será dizimada.

A geometria do EDSFF E3.S: Resiliência pelo design

O EDSFF (Enterprise & Data Center Standard Form Factor) não é apenas um novo conector; é uma reengenharia completa da relação entre armazenamento e termodinâmica. Dentro da família EDSFF, o formato E3.S (3-inch Short) surge como o sucessor espiritual e superior do U.2.

A grande inovação do E3.S é que ele foi projetado verticalmente para se alinhar com o fluxo de ar do chassi 1U ou 2U. Ele não é uma caixa fechada; o próprio corpo do drive é projetado para ser um dissipador de calor ou permitir a passagem de ar.

Vantagens estruturais do E3.S

Dissipação Nativa: Suporta envelopes térmicos de até 40W (em versões finas) e até 70W (em versões 2T com dissipadores maiores), essenciais para o PCIe Gen5 e o futuro Gen6.
Conector SFF-TA-1002: Projetado para integridade de sinal superior, suportando as frequências altíssimas do PCIe Gen5 (32 GT/s) sem a diafonia (crosstalk) comum em conectores U.2 legados.
Densidade: Permite maior capacidade por slot de rack, pois elimina o espaço morto necessário para as gaiolas de retenção volumosas do U.2.

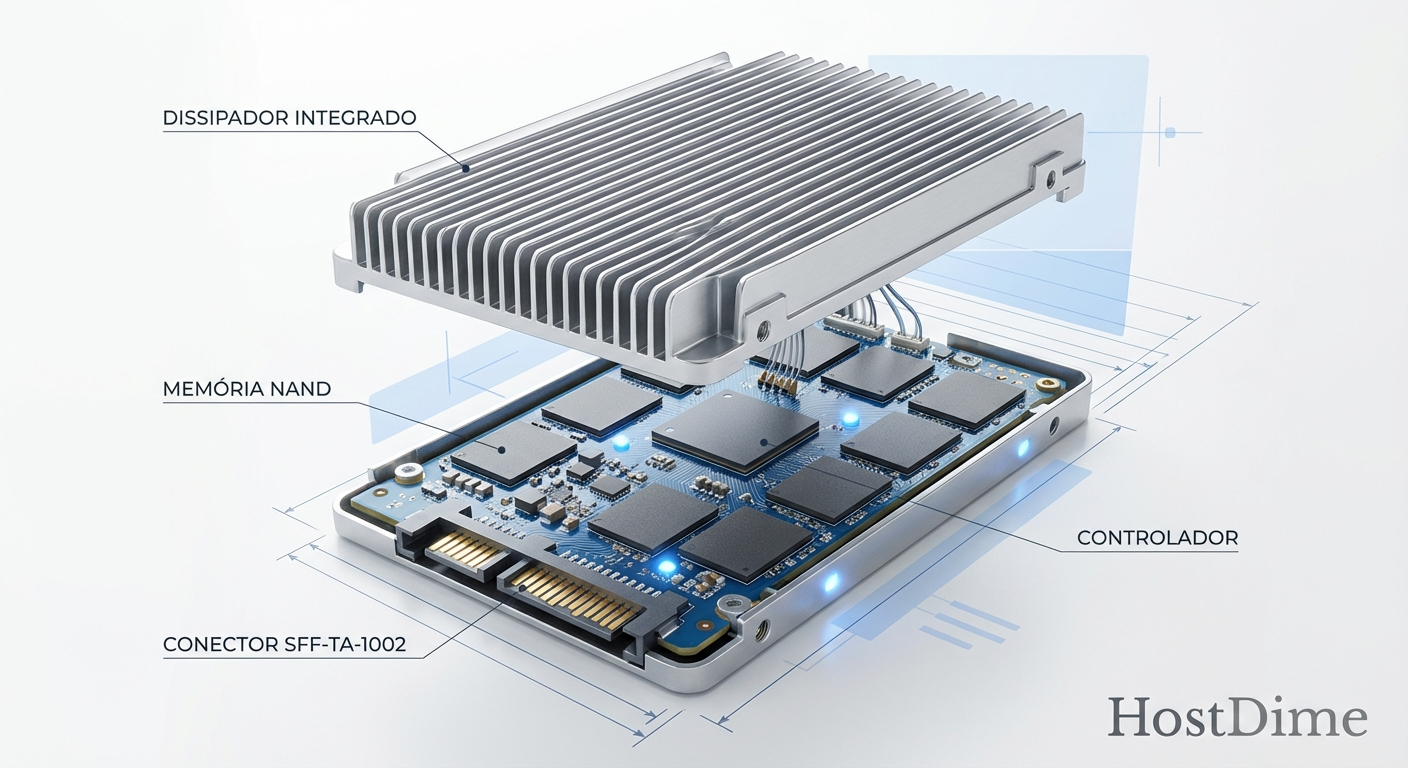

Figura: Vista explodida de um SSD EDSFF E3.S, destacando como o dissipador de calor aletado é parte integrante da estrutura do drive, permitindo refrigeração direta dos componentes críticos.

Comparativo Técnico: O Legado vs. O Futuro

Para visualizar a disparidade, compilamos os dados técnicos focados em resiliência e operação:

Característica	U.2 (2.5" 15mm)	EDSFF E3.S (1T)	Vantagem do E3.S
Limite Térmico Típico	~25 Watts	~40 Watts (até 70W no 2T)	Suporta SSDs Gen5 de ultra-performance sem throttling.
Interface de Ar	Alta Impedância (Bloqueio)	Baixa Impedância (Aerodinâmico)	Menor esforço das ventoinhas, menor consumo de energia.
Integridade de Sinal	Limitada para Gen5	Nativa para Gen5/Gen6	Menor taxa de erro de bit (BER) em altas frequências.
LEDs de Status	Requer light pipes complexos	Integrados no PCB/Faceplate	Simplificação mecânica reduz pontos de falha.
Hot-Swap	Mecanismo de alavanca complexo	Mecanismo de trava simplificado	Operação de troca mais rápida e segura.

💡 Dica Pro: Ao planejar a renovação de storage para os próximos 3 anos, evite investir pesadamente em chassis puramente U.2 se sua carga de trabalho exigir NVMe de baixa latência. Você estará comprando um gargalo térmico. Procure servidores "EDSFF-ready" ou híbridos.

Estratégias de migração para arquiteturas resilientes

A transição não acontece da noite para o dia. O U.2 ainda tem uma base instalada gigantesca e é "bom o suficiente" para SSDs SATA ou NVMe de entrada (Gen3/Gen4 de baixa potência). No entanto, para cargas de trabalho de missão crítica, IA e Analytics em tempo real, a migração é mandatória.

A estratégia de "Engenharia do Caos" aqui é identificar seus domínios de falha térmica. Monitore a temperatura dos seus drives U.2 atuais. Se eles operam consistentemente acima de 60°C ou se você vê as ventoinhas do servidor acima de 80% de PWM constantemente, você já está na zona de perigo.

A migração deve começar pelas camadas de performance (Tier 0/1). Ao adotar servidores com suporte a E3.S, você não apenas ganha performance bruta, mas aumenta a confiabilidade do sistema ao reduzir o estresse térmico geral do chassi. O calor é o inimigo silencioso da eletrônica; removê-lo com eficiência é a forma mais barata de aumentar o MTBF (Mean Time Between Failures).

O veredito da entropia

O U.2 serviu bem ao seu propósito, fazendo a ponte entre o mundo giratório e o mundo do estado sólido. Mas na era do PCIe Gen5, CXL e densidades de potência crescentes, ele se tornou um passivo técnico. A física dita que a forma deve seguir a função. O EDSFF E3.S é a forma que a função de armazenamento de alta performance exige hoje.

Insistir no U.2 para novas implantações de alta performance é apostar contra a termodinâmica. E, como qualquer engenheiro que já viu um servidor desligar por proteção térmica sabe, a termodinâmica sempre ganha. Prepare sua infraestrutura para respirar, ou prepare-se para sufocar.

Referências & Leitura Complementar

SNIA SFF-TA-1002 Specification: Especificação técnica do conector "Multi-Lane High Speed" usado no EDSFF.
OCP Datacenter NVMe® SSD Specification: Diretrizes do Open Compute Project sobre requisitos térmicos e de formato para SSDs de data center (Versão 2.0+).
EDSFF Form Factor Reference: Documentação oficial da SNIA sobre as variantes E1 e E3.
PCI-SIG PCI Express Base Specification Revision 5.0: Detalhes sobre os requisitos de energia e integridade de sinal que impulsionam a necessidade de novos formatos.

Perguntas Frequentes (FAQ)

O formato U.2 vai desaparecer dos data centers?

Não imediatamente, mas ele se tornará obsoleto para aplicações de alta performance (PCIe Gen5 e futuros Gen6) devido à incapacidade de dissipar calor acima de 25W sem comprometer o fluxo de ar do sistema. Ele deve permanecer em camadas de armazenamento menos críticas ou legadas por alguns anos.

Qual a principal vantagem térmica do E3.S sobre o U.2?

O E3.S foi desenhado nativamente para o fluxo de ar do data center, permitindo dissipar até 70W (nas variantes mais espessas como o 2T) com dissipadores integrados e menor resistência ao ar, eliminando o throttling térmico que assombra o U.2 em altas cargas.

Posso misturar drives U.2 e E3.S no mesmo servidor?

Geralmente não no mesmo backplane ou gaiola, pois exigem conectores e dimensões físicas diferentes. A transição exige planejamento de hardware e renovação de chassis específicos para EDSFF, embora alguns fabricantes ofereçam chassis híbridos com baias segregadas.
