OCuLink: A interface que transformou mini PCs em servidores de storage

Se você acompanha o cenário de Home Lab nos últimos anos, viu a explosão dos Mini PCs. Pequenas caixas da Minisforum, Beelink ou os clássicos Intel NUCs que entregam uma performance de CPU absurda por um consumo de energia ridículo. Mas eles sempre tiveram um "calcanhar de Aquiles" fatal para nós, entusiastas de dados: a expansão de armazenamento.

Até pouco tempo, se você quisesse ligar um array de discos decente (JBOD ou DAS) num Mini PC, ficava refém da USB (lenta e instável para ZFS) ou do Thunderbolt (caro e com overhead). É aqui que entra o OCuLink. Essa interface, que parece um cabo SATA que foi para a academia, está permitindo que montemos servidores de storage compactos com performance de enterprise, expondo as linhas PCIe diretamente para fora do chassi.

Resumo em 30 segundos

• Velocidade Pura: OCuLink entrega acesso direto ao barramento PCIe (geralmente 4.0 x4), oferecendo até 64Gbps de banda, contra os ~32Gbps efetivos de dados do Thunderbolt 4.
• Custo-Benefício: Enquanto um dock Thunderbolt custa centenas de dólares, adaptadores OCuLink e cabos custam uma fração disso, permitindo setups de alta performance com orçamento baixo.
• Foco em Storage: É a solução ideal para conectar placas HBA (como LSI SAS) ou backplanes NVMe externos a um Mini PC rodando TrueNAS ou Unraid.

O fim do gargalo da USB4 e a ascensão do PCIe externo

Por anos, tentamos nos convencer de que USB 3.0 ou USB-C eram suficientes para storage. Para um backup simples, talvez. Mas quem já tentou rodar um pool ZFS via USB sabe o pesadelo que é: desconexões aleatórias, latência alta e o risco real de corrupção de dados se o controlador USB resetar.

O Thunderbolt 3 e 4 prometeram a salvação, mas existe uma "pegadinha" técnica. O Thunderbolt encapsula o sinal PCIe dentro do seu próprio protocolo. Esse processo de encapsulamento e desencapsulamento cria latência. Além disso, embora o Thunderbolt 4 anuncie 40Gbps, uma parte disso é reservada para sinal de vídeo. Para dados puros (PCIe tunneling), você está limitado a cerca de 32Gbps (ou 22Gbps em implementações mais antigas).

O OCuLink (Optical Copper Link) joga essa complexidade pela janela. Ele é, essencialmente, um cabo PCIe. Não há conversão de protocolo. O que sai do processador chega ao disco.

Figura: Comparativo visual: O overhead do protocolo Thunderbolt versus a conexão direta do OCuLink.

Por que 64Gbps mudam o jogo?

Num cenário de PCIe 4.0 x4 (quatro pistas), o OCuLink entrega teóricos 64Gbps. Na prática, isso significa que você pode saturar múltiplos SSDs NVMe ou ligar uma placa HBA SAS3 e ter largura de banda suficiente para 8, 16 ou 24 HDDs mecânicos rodando a toda velocidade simultaneamente durante um resilvering do ZFS.

O hardware necessário: Adaptadores M.2 e a montagem

A mágica acontece porque a maioria dos Mini PCs modernos vem com pelo menos um slot M.2 NVMe sobrando (ou você sacrifica o slot do Wi-Fi se for corajoso). O padrão de conector mais comum para OCuLink hoje é o SFF-8611.

Para transformar seu NUC em um monstro de storage, você precisa de um adaptador "M.2 M-key para OCuLink SFF-8611". Esse adaptador é uma placa simples que redireciona as trilhas do slot M.2 para o conector do cabo.

💡 Dica Pro: Ao comprar o adaptador M.2, procure modelos que tenham o conector virado para cima ou para o lado, dependendo do espaço interno do seu case. Muitos projetos exigem o uso de uma micro retífica (Dremel) para abrir um buraco na carcaça do Mini PC e passar o cabo. É a essência do Home Lab: funcionalidade acima da estética.

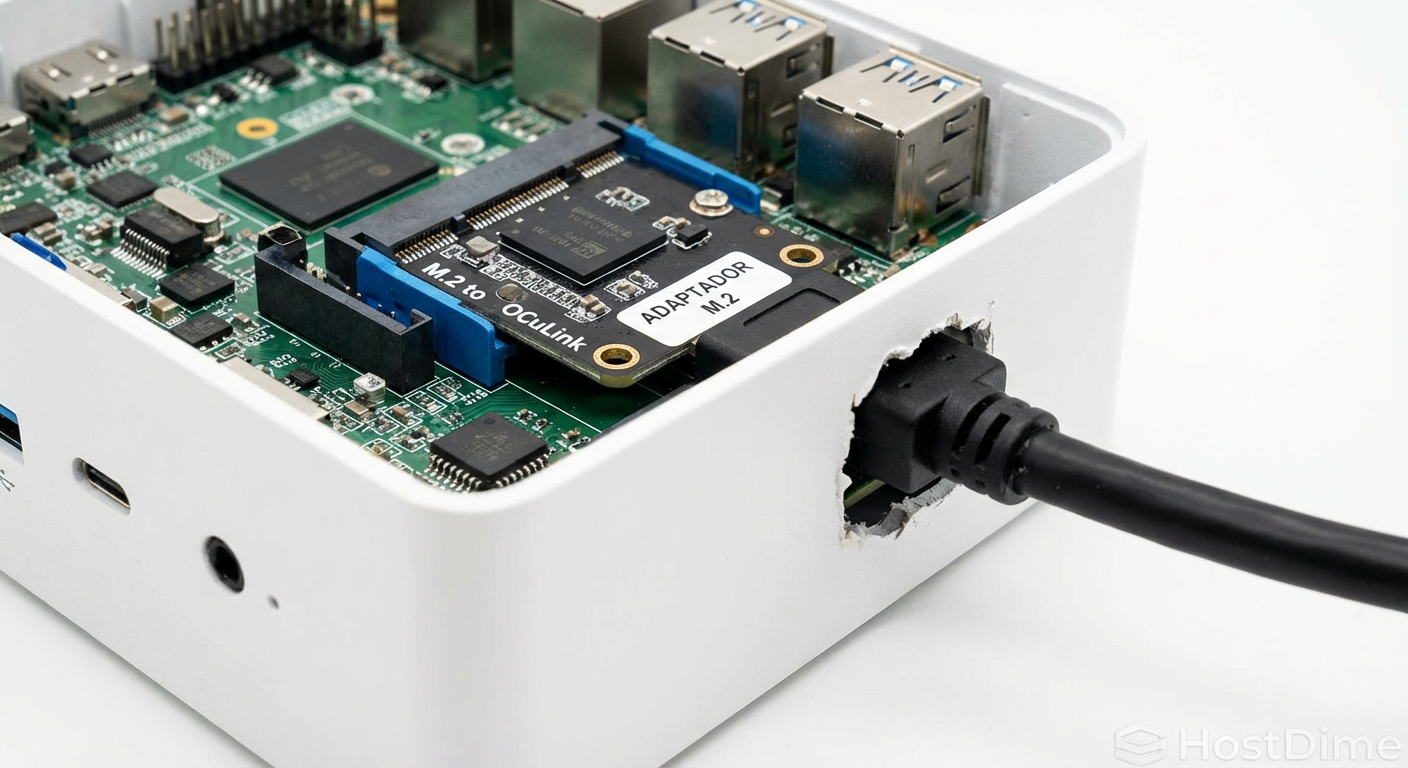

Figura: O "coração" da gambiarra: Adaptador M.2 para OCuLink instalado e a modificação no chassi para saída do cabo.

Lista de compras básica para o iniciante

1. Mini PC: Qualquer modelo com slot M.2 PCIe 4.0 livre (Ex: Minisforum MS-01 já vem com porta nativa, mas NUCs antigos funcionam com adaptador).

2. Adaptador M.2 para OCuLink: Custa entre 15 a 30 dólares no AliExpress.

3. Cabo SFF-8611: O item mais crítico (falaremos disso adiante).

4. Dock ou Placa PCIe Externa: Uma placa onde você vai ligar sua HBA ou seus SSDs.

Comparativo: Thunderbolt 4 vs OCuLink

Para quem ainda está em dúvida se vale a pena cortar a carcaça do Mini PC, veja os números frios. O OCuLink ganha na força bruta e na latência, perdendo apenas na conveniência do "plug and play" amigável ao usuário comum.

Característica	Thunderbolt 4 / USB4	OCuLink (PCIe 4.0 x4)	Vencedor para Storage
Banda Teórica	40 Gbps	64 Gbps	OCuLink
Banda Real (Dados)	~32 Gbps (Max)	~63 Gbps	OCuLink
Latência	Média (Overhead de protocolo)	Baixa (Nativa)	OCuLink
Custo do Dock	Alto ($100 - $300+)	Baixo ($30 - $80)	OCuLink
Hot-Swap	Nativo e Seguro	Arriscado / Não Suportado	Thunderbolt
Comprimento do Cabo	Até 2m (Ativo)	Max 50cm (Passivo)	Thunderbolt

Configurando a BIOS e o TrueNAS

A parte de hardware é divertida, mas o software é onde validamos o sucesso. Ao instalar o adaptador, a BIOS do seu Mini PC deve reconhecer o dispositivo conectado como se estivesse no slot M.2 interno.

Em alguns casos, especialmente se você estiver usando uma placa adaptadora que divide o sinal (bifurcação) para ligar múltiplos dispositivos, você precisará entrar na BIOS e configurar o slot PCIe.

• Bifurcação PCIe: Se o seu adaptador OCuLink se divide em dois conectores, você precisa configurar o slot M.2 (se a BIOS permitir) para x2x2 ou x4x4 (em slots x8). A maioria dos Mini PCs de consumo não suporta bifurcação em slots M.2, então o ideal é manter uma conexão direta x4 para um único dispositivo OCuLink.

O reconhecimento no TrueNAS Scale

O TrueNAS Scale (baseado em Linux) tem um suporte excelente para controladores conectados via PCIe. Se você usar o OCuLink para conectar uma HBA LSI 9300-8i externa, o TrueNAS a verá nativamente.

⚠️ Perigo: O gerenciamento de energia (ASPM - Active State Power Management) em Mini PCs focados em eficiência pode tentar "desligar" o link PCIe ocioso para economizar energia. Isso causa quedas no storage. Recomendo desativar o ASPM na BIOS ou via parâmetros de kernel no TrueNAS (pcie_aspm=off) para garantir estabilidade total.

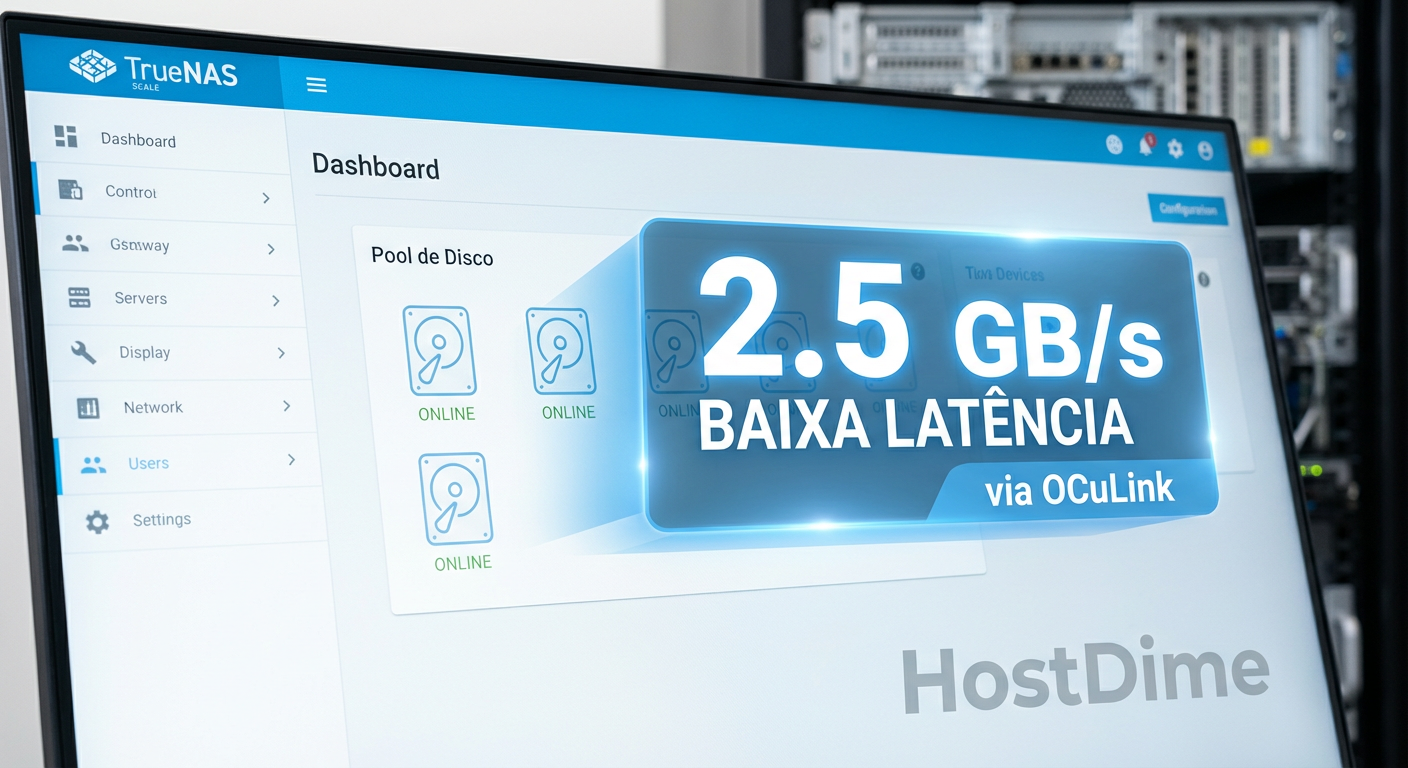

Figura: Painel do TrueNAS Scale demonstrando a alta taxa de transferência obtida através da conexão direta PCIe.

A instabilidade de sinal: O pesadelo dos cabos longos

Nem tudo são flores no mundo do OCuLink. Se existe um motivo pelo qual essa tecnologia não é "mainstream" como o USB, é a integridade do sinal. O PCIe não foi feito para viajar longas distâncias fora da placa-mãe sem repetidores de sinal (redrivers/retimers).

A regra de ouro é: Mantenha o cabo curto.

Cabos passivos de OCuLink acima de 50cm (alguns diriam até 30cm) são uma loteria. Você pode conectar tudo, o sistema reconhecer, e assim que começar uma transferência pesada de arquivos, o link cair de PCIe 4.0 para 3.0, ou pior, começar a gerar erros de WHEA (Windows Hardware Error Architecture) ou resets de barramento no Linux.

Sintomas de um cabo ruim ou longo demais:

1. O disco aparece e desaparece.

2. Velocidade de leitura cai drasticamente (o sistema renegocia o link para velocidades mais baixas).

3. Logs do sistema (dmesg) cheios de "PCIe Bus Error: severity=Corrected".

Se você precisa absolutamente de distância (ex: o servidor está numa prateleira e o disk shelf em outra), precisará investir em cabos ativos ou cabos com fibra óptica, que custam exponencialmente mais caro, matando a proposta de "baixo custo" do home lab.

Figura: A regra dos 50cm: Cabos curtos garantem a integridade do sinal PCIe, enquanto cabos longos convidam erros.

O futuro é modular

O OCuLink democratizou o acesso a storage de alta performance para quem não tem espaço ou dinheiro para um servidor rackmount tradicional. Ele permite que você comece com um Mini PC barato e, quando precisar de mais espaço, apenas "plugue" uma caixa externa com mais discos, sem perder performance.

Embora o USB4 v2 e o Thunderbolt 5 estejam chegando com promessas de 80Gbps ou 120Gbps, o custo inicial será proibitivo por anos. O OCuLink, com sua abordagem crua e direta, continua sendo a melhor ferramenta no cinto de utilidades do construtor de Home Lab que busca performance máxima por dólar investido. Se você não tem medo de cortar um pouco de plástico e lidar com cabos curtos, é o upgrade definitivo para seu servidor doméstico.

Perguntas Frequentes (FAQ)

O OCuLink suporta Hot-Swap como o Thunderbolt?

Geralmente não. Embora a especificação permita, a maioria das implementações em Mini PCs e adaptadores baratos não possui proteção elétrica ou suporte de driver para desconexão a quente, podendo travar o sistema ou queimar componentes.

Qual a diferença real de velocidade entre OCuLink e Thunderbolt 4?

O Thunderbolt 4 tem um teto teórico de 40Gbps, mas para dados (PCIe) é limitado a cerca de 32Gbps (22-24Gbps reais). O OCuLink PCIe 4.0 x4 oferece até 64Gbps teóricos, entregando cerca de 63Gbps reais, quase o dobro da banda.

Posso usar cabos OCuLink longos para deixar o storage longe?

Não é recomendado. O OCuLink é extremamente sensível à degradação de sinal. Cabos passivos acima de 50cm frequentemente causam erros de WHEA ou forçam a queda do link para PCIe 3.0. Para distâncias maiores, são necessários cabos ativos (redrivers) caríssimos.
