Controladoras RAID NVMe em 2025: Análise Técnica das LSI/Broadcom Tri-Mode
Hardware RAID morreu? Não para NVMe. Análise forense das controladoras Broadcom 9500/9600, trade-offs de latência, cabeamento U.3 e quando abandonar o ZFS pelo silício.
Você chega na cena do crime: um servidor novo, carregado com 10 SSDs NVMe Gen4, custando o preço de um carro de luxo. O cliente reclama que o banco de dados está "engasgando". O LED de atividade dos discos pisca freneticamente, mas o throughput no painel de monitoramento é risível. Não é um erro de configuração do banco de dados. O culpado é uma peça de hardware que foi padrão da indústria por 30 anos, mas que hoje se tornou o principal suspeito em casos de assassinato de performance: a controladora RAID de Hardware.
Em 2025, insistir em colocar uma controladora RAID tradicional na frente de um barramento NVMe é como colocar um pedágio manual em uma autobahn sem limite de velocidade. Funciona? Sim. Mas você destruiu o propósito da estrada. Vamos investigar a anatomia desse gargalo, dissecar as controladoras Tri-Mode da Broadcom (LSI) e entender por que a física do silício não perdoa más decisões de arquitetura.
Controladoras Tri-Mode são dispositivos de armazenamento capazes de operar simultaneamente protocolos SAS, SATA e NVMe através da mesma interface física (SerDes), permitindo flexibilidade de backplane em servidores. Embora simplifiquem a topologia física, elas introduzem latência adicional e limites de largura de banda (Oversubscription) que frequentemente neutralizam as vantagens nativas de performance dos SSDs NVMe modernos.
O Paradoxo do RAID NVMe e a Latência
Para entender o crime, precisamos entender a vítima: o protocolo NVMe. O NVMe foi desenhado para ser uma linha direta entre a CPU e o armazenamento, eliminando a pilha de comandos SCSI legado. Ele usa filas (queues) massivamente paralelas — até 64.000 filas com 64.000 comandos cada.
Quando você insere uma controladora RAID de Hardware (seja uma Broadcom 9560 ou uma Microchip Adaptec equivalente) entre a CPU e o SSD, você está reintroduzindo um intermediário.
O Caminho Limpo (Direct Attach/Switch): A CPU fala diretamente com o SSD via PCIe. Latência: ~80-100 microssegundos.
O Caminho Sujo (Hardware RAID): A CPU fala com o driver da controladora -> A controladora processa a lógica RAID (cálculo de paridade, cache) -> A controladora fala com o SSD.
Esse "pedágio" adiciona latência. Em HDDs mecânicos, onde a latência é medida em milissegundos (ms), adicionar 50 microssegundos (µs) é irrelevante. Em NVMe, onde a latência é medida em µs, você acabou de dobrar ou triplicar o tempo de resposta.

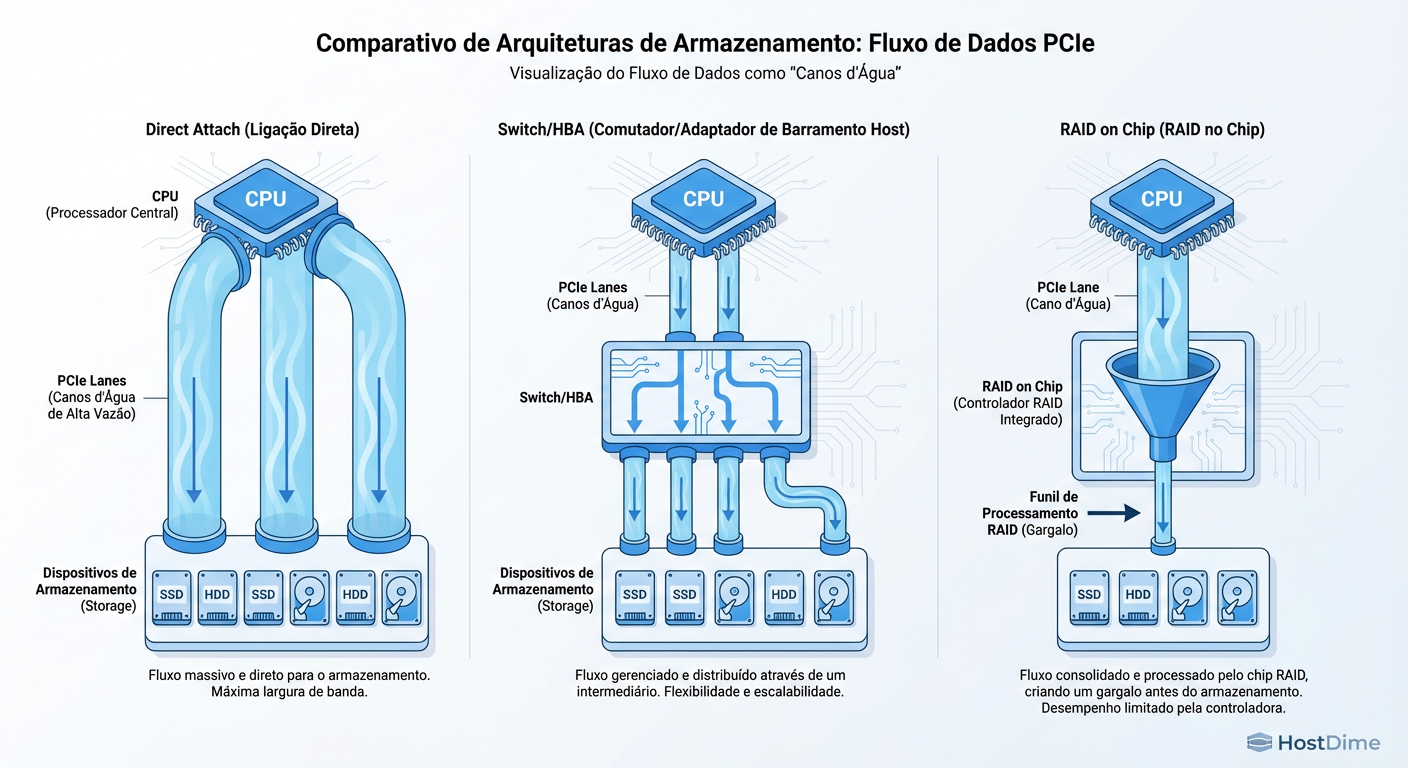

Figura: O Gargalo do Silício: Como a controladora RAID atua como um funil (Oversubscription) em arquiteturas NVMe massivas.
O gráfico mental aqui é claro: a controladora atua como um funil. Não importa quão rápido sejam seus discos; eles estão limitados pela capacidade da CPU da controladora (o chip ROC - RAID on Chip) de processar interrupções e I/O.
Anatomia Tri-Mode: As Famílias Broadcom 9500 e 9600
Investigando os suspeitos mais comuns em servidores Dell, HP e Supermicro de 2024/2025, encontramos as controladoras baseadas nos chips Broadcom.
A Geração 9500 (PCIe Gen4)
Esta foi a primeira geração a popularizar o conceito "Tri-Mode" real.
Interface: PCIe 4.0 x8.
O Problema: Uma interface x8 Gen4 oferece teoricamente ~16 GB/s de largura de banda para o host. Um único SSD NVMe Gen4 de alta performance pode entregar 7 GB/s.
A Conclusão: Com apenas 3 SSDs, você já saturou o link da controladora com a CPU. Se você conectar 8 SSDs nessa placa, 5 deles estão lá apenas para "enfeite" em termos de largura de banda sequencial.
A Geração 9600 (PCIe Gen5)
A resposta da Broadcom para o gargalo.
Interface: PCIe 5.0 x16.
A Melhoria: A largura de banda teórica salta para ~63 GB/s (bidirecional).
O Novo Gargalo: Embora a largura de banda tenha subido, a latência de processamento do chip ROC ainda existe. Para cargas de trabalho de IOPS aleatórios (bancos de dados transacionais), o limite não é o cabo, é o processador da placa RAID tentando gerenciar paridade RAID 5 ou 6 para milhões de IOPS.
A Matemática da Largura de Banda em Controladoras Tri-Mode
Vamos fazer a conta forense. A matemática não mente e é imune ao marketing dos fabricantes.
Cenário: Você tem um servidor com uma controladora Broadcom 9560-16i (Gen4 x8) e conecta 8 SSDs NVMe Gen4 (leitura de 7000 MB/s cada).
Potencial dos Discos: $8 \times 7.000 \text{ MB/s} = 56.000 \text{ MB/s}$ (56 GB/s).
Gargalo do Slot PCIe (x8 Gen4): ~16.000 MB/s (16 GB/s).
Taxa de Oversubscription: $3.5 : 1$.
Isso significa que você pagou por 100% da performance, mas a controladora só consegue entregar 28% dela em operações sequenciais. É um caso clássico de Oversubscription não planejado.
Em cenários de Software RAID (ZFS ou mdraid) com os discos conectados diretamente (via PCIe Switch ou Retimer), a CPU principal do servidor (Xeon ou EPYC) gerencia o I/O. Essas CPUs têm centenas de pistas PCIe. O gargalo se move do "canudo" da controladora RAID para a capacidade de processamento da CPU principal, que é ordens de grandeza mais poderosa que o chip ROC da controladora.
Cabeamento SlimSAS, MCIO e a Confusão U.2 vs U.3
Se o gargalo lógico não fosse suficiente, temos o pesadelo físico. Em investigações de campo, é comum encontrar servidores onde "os discos não aparecem", mesmo com tudo novo. A causa raiz geralmente está na camada física das controladoras Tri-Mode.
A Torre de Babel dos Conectores
Antigamente, tínhamos cabos SAS SFF-8087 ou SFF-8643. Simples. Hoje, temos:
SlimSAS (SFF-8654): Comum em Gen4.
MCIO (Mini Cool Edge IO): O padrão emergente para Gen5, projetado para integridade de sinal em altas frequências.
O problema não é o conector na placa, mas o que acontece na ponta do disco.
O Cisma U.2 vs U.3
Aqui reside a maior armadilha de 2025.
U.2 (SFF-8639): O padrão antigo. Pistas NVMe e SAS/SATA são separadas fisicamente no conector.
U.3 (SFF-TA-1001): O padrão "Tri-Mode". Ele usa os mesmos pinos para NVMe, SAS e SATA, dependendo da negociação do sinal.

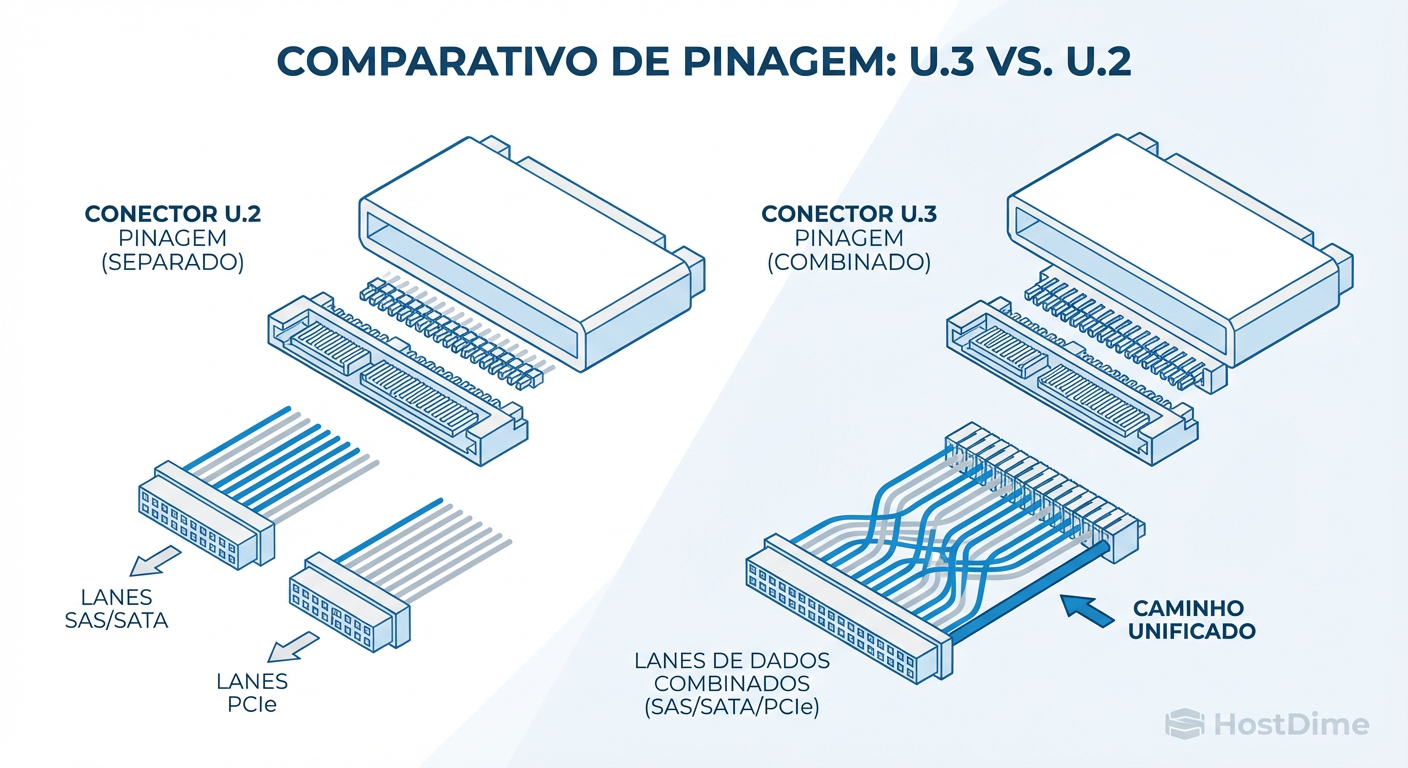

Figura: A armadilha física: Diferenças de pinagem entre U.2 e U.3 que causam falha de reconhecimento em controladoras Tri-Mode.
O Cenário de Falha: Você compra um backplane U.2 (porque era mais barato ou legado) e conecta uma controladora Tri-Mode configurada para modo U.3. O resultado? Silêncio. A controladora envia sinais NVMe pelos pinos que o backplane U.2 acha que são SAS, ou vice-versa.
Callout de Risco: Controladoras Tri-Mode modernas frequentemente exigem cabos específicos ou configurações de BIOS ("Profile Management") para dizer à porta se ela deve agir como U.2 ou U.3. Não assuma que "o cabo encaixa, logo funciona".
Veredito Operacional: ZFS, VROC ou Hardware RAID?
Como investigador, minha recomendação final depende de isolar a variável mais crítica para o seu negócio: Integridade, Performance ou Compatibilidade?
Abaixo, apresento a matriz de decisão para infraestruturas modernas:
| Característica | Hardware RAID (Tri-Mode) | Intel VROC / AMD RAID | Software RAID (ZFS/mdraid) |
|---|---|---|---|
| Latência | Alta (Péssimo para NVMe) | Média (Bypass parcial) | Baixa (Direct Attach) |
| Throughput | Limitado pelo Slot PCIe | Limitado pela CPU | Limitado pela CPU |
| Custo | Alto (Controladora + BBU) | Médio (Licença/Chave) | Zero (Open Source) |
| Portabilidade | Baixa (Preso ao fabricante) | Baixa (Preso à Plataforma) | Alta (Importa em qualquer Linux) |
| Bootável? | Sim (Fácil) | Sim | Complexo (Requer /boot separado) |
| Uso Ideal | ESXi (sem HCL p/ SW Raid), Windows legado | Workstations, Boot Volumes | Proxmox, File Servers, Databases |
O Veredito
Evite Hardware RAID para Dados NVMe: Se o objetivo é performance de banco de dados ou virtualização densa, Hardware RAID é um gargalo arquitetural. Use HBAs (Host Bus Adapters) simples ou conexões diretas à placa-mãe.
Use ZFS/Software RAID: Para a maioria dos servidores Linux/Proxmox, o ZFS é superior. Ele usa a RAM do sistema (ARC) para cache e a CPU principal para checksums, entregando integridade de dados que nenhuma controladora RAID consegue igualar (proteção contra bit rot silencioso).
O Nicho do VROC: Se você precisa de RAID 1 para o volume de boot do Windows Server ou VMware ESXi e não quer gastar um slot PCIe com uma controladora, o Intel VROC é a solução "menos pior".
Cuidado com o Tri-Mode: Se for obrigado a usar essas controladoras, verifique a compatibilidade do Backplane (U.2 vs U.3) antes de comprar os cabos.
Em 2025, a inteligência do armazenamento deve estar no software, não no silício intermediário.
Referências & Leitura Complementar
Para validar as evidências apresentadas, consulte a documentação técnica original:
SFF-TA-1001 Specification: Define a pinagem universal para U.3, crucial para entender a incompatibilidade com backplanes U.2 legados.
Broadcom MegaRAID 9600 Series Datasheet: Detalha os limites de IOPS do processador ROC e a largura de banda da interface PCIe Gen5.
NVM Express Base Specification 2.0: A "bíblia" do NVMe, explicando o mecanismo de filas e por que a intervenção de hardware legado destrói a latência.
Intel VROC (Virtual RAID on CPU) Technical Product Specification: Explica como o VROC utiliza o VMD (Volume Management Device) para gerenciar hot-plug e LEDs sem uma controladora física.
