Fibre Channel Conceitos Zoning E Melhores Praticas

Entendendo a Fibra: Mais Rápido que a Luz... Quase

Fibre Channel (FC) não é exatamente "fibra" no sentido de internet residencial. Apesar de usar cabos de fibra óptica para transmitir dados, o protocolo FC é muito mais complexo e otimizado para comunicação de storage de alta performance. Pense nele como uma "rodovia expressa" dedicada para dados entre servidores e storages.

A beleza do Fibre Channel reside na sua capacidade de transportar dados a velocidades incrivelmente altas, com baixa latência. Isso é crucial para aplicações que exigem acesso rápido a grandes quantidades de dados, como bancos de dados, virtualização e edição de vídeo.

As Camadas da Cebola FC:

FC é dividido em cinco camadas, FC-0 a FC-4, cada uma com sua função específica:

FC-0 (Physical Layer): Define as características físicas da transmissão, como o tipo de fibra óptica (single-mode ou multi-mode), os conectores (LC, SC), e as características elétricas/ópticas dos sinais.
FC-1 (Transmission Protocol): Define o esquema de codificação/decodificação dos dados para transmissão. Ele garante que os dados sejam transmitidos e recebidos corretamente, mesmo em altas velocidades.
FC-2 (Framing Protocol): Define a estrutura dos quadros de dados FC. Inclui informações de controle, endereçamento e dados propriamente ditos. É aqui que a "mágica" do transporte de dados acontece.
FC-3 (Common Services): Oferece serviços como compressão e encriptação (raramente usados).
FC-4 (Protocol Mapping): Mapeia protocolos de nível superior, como SCSI, para o Fibre Channel. Isso permite que os servidores "conversem" com os storages usando comandos SCSI familiares, mas transportados através da infraestrutura FC.

O Que Acontece Nos Bastidores:

Imagine um servidor enviando um comando para ler um bloco de dados de um storage. O processo é mais ou menos assim:

O servidor (iniciador) encapsula o comando SCSI em um quadro FC.
O quadro FC é transmitido através da fibra óptica até o switch FC.
O switch FC, baseado no endereço de destino (WWN - World Wide Name, mais sobre isso adiante), encaminha o quadro para a porta correta.
O storage (alvo) recebe o quadro, extrai o comando SCSI, executa a leitura dos dados e envia a resposta de volta pelo mesmo caminho.

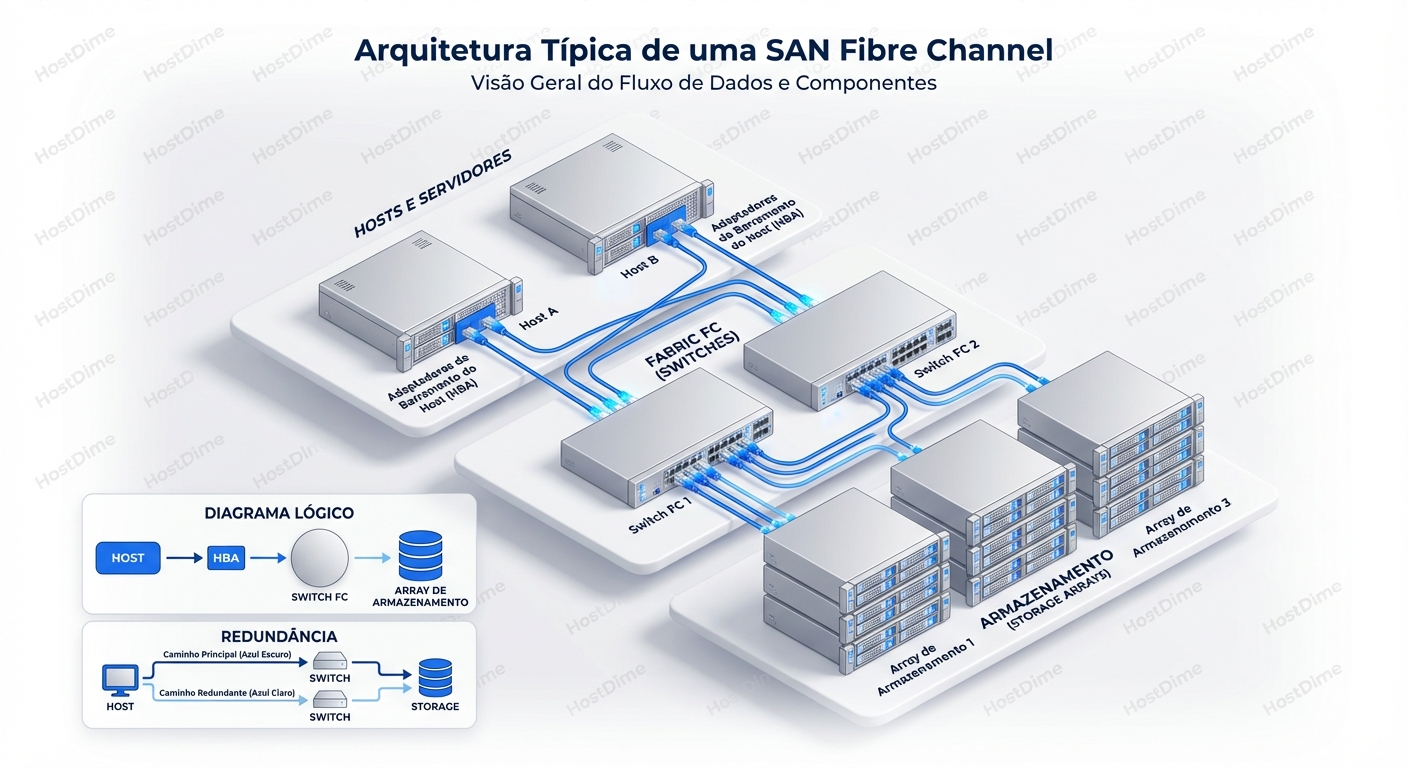

Arquitetura típica de uma SAN Fibre Channel.

WWN: A "Identidade" de Cada Dispositivo

Em uma SAN Fibre Channel, cada dispositivo (servidor, storage) possui um identificador único chamado WWN (World Wide Name). Pense no WWN como o "endereço MAC" do mundo FC. Ele é usado para identificar e endereçar os dispositivos na SAN.

Existem dois tipos principais de WWNs:

WWNN (World Wide Node Name): Identifica o nó (dispositivo) como um todo. É como o nome do host de um servidor.
WWPN (World Wide Port Name): Identifica uma porta específica no nó. Um servidor com duas placas HBA (Host Bus Adapter) terá dois WWPNs, um para cada porta.

Os WWNs são cruciais para o zoning, que veremos a seguir.

Zoning: Criando "Clubes VIP" na SAN

Zoning é o processo de criar "zonas" lógicas dentro da SAN, definindo quais dispositivos podem se comunicar entre si. É como criar "clubes VIP" onde apenas membros autorizados podem interagir.

Por que Zoning é Importante?

Segurança: Impede que servidores não autorizados acessem dados confidenciais em storages.
Estabilidade: Reduz o risco de um servidor "travesso" causar problemas para outros servidores na SAN.
Performance: Limita o tráfego desnecessário, melhorando a performance geral da SAN.

Tipos de Zoning:

Existem três tipos principais de zoning:

WWN Zoning: O tipo mais comum e recomendado. Usa os WWNs dos dispositivos para definir as zonas. Oferece a maior flexibilidade e segurança. Se um HBA queima e é substituído (mantendo o mesmo WWN), o zoning continua funcionando.
Port Zoning: Usa os números das portas dos switches FC para definir as zonas. É menos seguro e flexível que o WWN zoning. Se um dispositivo é movido para outra porta, o zoning precisa ser reconfigurado.
Mixed Zoning: Uma combinação de WWN zoning e port zoning. Geralmente não é recomendado, pois combina as desvantagens de ambos os métodos.

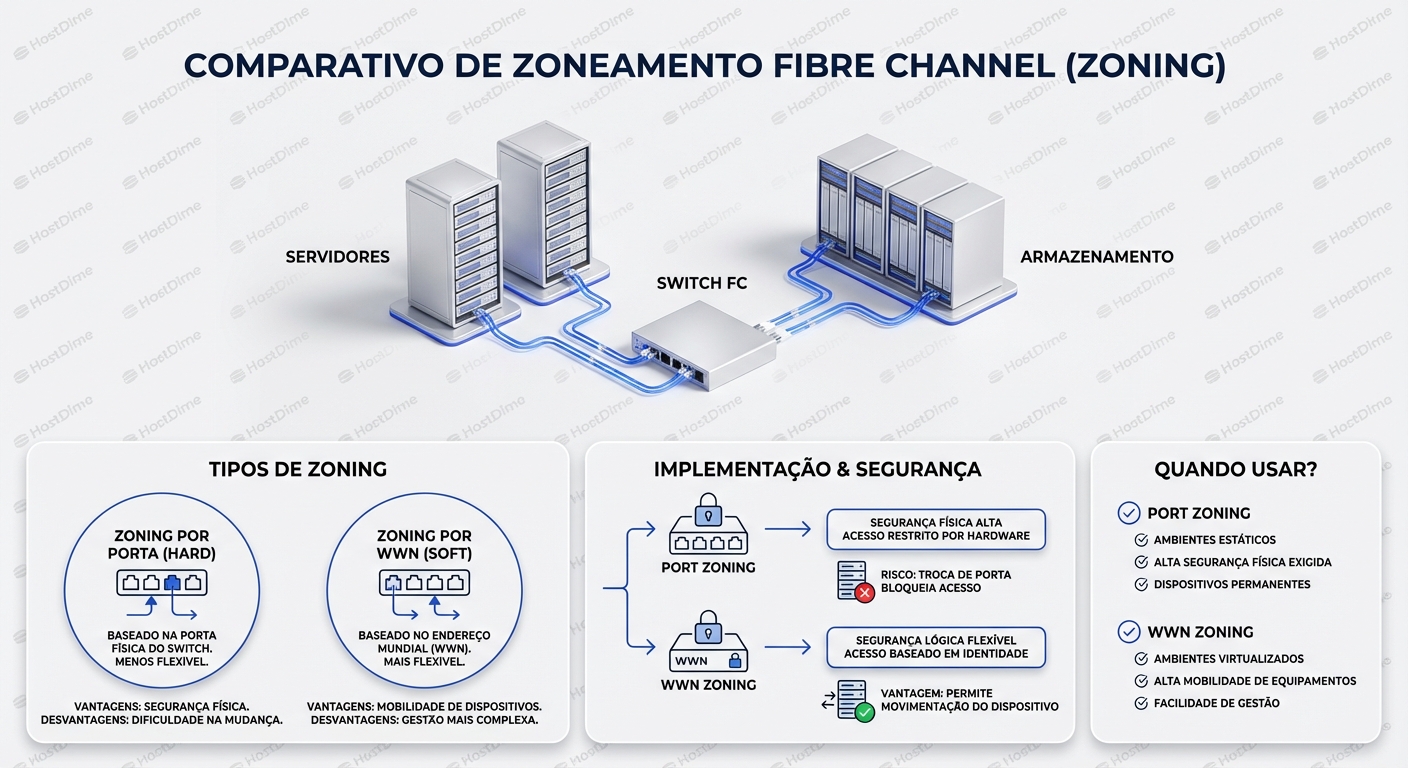

Comparativo entre os diferentes tipos de zoning em Fibre Channel.

WWN Zoning em Detalhes:

Com WWN zoning, você cria zonas especificando quais WWPNs podem se comunicar entre si. Por exemplo, você pode criar uma zona que permita que um servidor específico (com seu WWPN) acesse um LUN (Logical Unit Number) específico em um storage (também identificado pelo seu WWPN).

Exemplo Prático (Cisco MDS):

zone name ZONE_SERVIDOR_DB vsan 10

# Adicionar o WWPN do servidor e do storage à zona
member pwwn 21:00:00:24:ff:62:dd:10
member pwwn 50:06:0b:00:00:c2:15:e7

# Ativar a zona
zone activate name ZONE_SERVIDOR_DB vsan 10

> Warning: Erros de zoning são uma das causas mais comuns de problemas em SANs. Planeje cuidadosamente seu esquema de zoning e documente-o adequadamente.

LUN Masking: A Cereja do Bolo da Segurança

LUN Masking é uma técnica que complementa o zoning, adicionando uma camada extra de segurança. Ele permite que você defina quais LUNs (Logical Unit Numbers) um servidor pode acessar no storage, mesmo que o zoning permita a comunicação entre eles.

Pense no LUN Masking como uma "lista de permissões" no storage. Mesmo que um servidor esteja autorizado a "entrar no clube" (via zoning), ele só pode acessar os LUNs que estão na sua lista de permissões.

Como Funciona:

O LUN Masking é configurado no storage. Você associa um ou mais WWPNs de servidores a um ou mais LUNs. O storage então garante que apenas esses servidores possam acessar esses LUNs.

> Warning: LUN Masking mal configurado pode impedir que servidores acessem os LUNs de que precisam, causando indisponibilidade. Verifique cuidadosamente suas configurações de LUN Masking antes de aplicá-las.

Sinais de Saúde e Perigo na Sua SAN

Monitorar a saúde da sua SAN é crucial para garantir a performance e a disponibilidade dos seus serviços. Aqui estão alguns sinais de alerta e indicadores de boa saúde:

Sinais de Saúde:

Baixa latência: Latência consistente e baixa nas leituras e escritas. Use ferramentas como iostat e as interfaces de gerenciamento do storage para monitorar a latência.
Alta taxa de transferência: A SAN está entregando a taxa de transferência esperada para sua carga de trabalho.
Utilização equilibrada: As portas dos switches FC estão sendo utilizadas de forma equilibrada, sem gargalos.
Nenhum erro: Nenhum erro reportado nos logs dos switches FC e storages.
Zoning bem configurado: O zoning está configurado corretamente e atende aos requisitos de segurança e performance.

Sinais de Perigo:

Alta latência: Latência alta e inconsistente nas leituras e escritas.
Baixa taxa de transferência: A SAN não está entregando a taxa de transferência esperada.
Congestionamento: Congestionamento nas portas dos switches FC.
Erros: Erros reportados nos logs dos switches FC e storages (erros de CRC, erros de link).
Zoning incorreto: Servidores acessando LUNs não autorizados.
Alerta de hardware: Falhas em discos, fontes de alimentação ou outros componentes do storage ou dos switches FC.

Comandos Úteis para Diagnóstico:

iostat: (Linux) Monitora a utilização do disco e a latência.
```
iostat -x 1
```
Procure por valores altos de %util (utilização do disco) e await (tempo médio de espera para operações de I/O).
zpool status: (Solaris/Linux com ZFS) Verifica o status de um pool ZFS.
```
zpool status
```
Procure por erros, degradação do pool ou problemas de sincronização.
Interfaces de gerenciamento dos switches FC e storages: Use as interfaces web ou CLI dos seus switches FC e storages para monitorar a performance, o status e os logs.

Quando o Fibre Channel Te Salva (e Quando Te Derruba)

O Herói:

Bancos de dados: A baixa latência e a alta taxa de transferência do Fibre Channel são cruciais para bancos de dados de alta performance.
Virtualização: Ambientes virtualizados exigem acesso rápido e confiável ao storage.
Edição de vídeo: Edição de vídeo exige a transferência de grandes arquivos em tempo real.

O Vilão:

Zoning mal configurado: Um erro de zoning pode impedir que servidores acessem os LUNs de que precisam, causando indisponibilidade.
Congestionamento: Congestionamento nas portas dos switches FC pode causar lentidão e perda de pacotes.
Problemas de hardware: Falhas em discos, fontes de alimentação ou outros componentes podem causar indisponibilidade.

O Que Ninguém Te Conta Sobre Distâncias

A distância máxima suportada em Fibre Channel depende do tipo de fibra óptica, da velocidade de transmissão e dos transceivers (SFPs) utilizados.

Multi-mode fiber (MMF): Geralmente suporta distâncias menores, tipicamente até 500 metros. É mais barata que a single-mode fiber.
Single-mode fiber (SMF): Suporta distâncias muito maiores, até 10 km ou mais. É mais cara que a multi-mode fiber.

> Note: Para distâncias maiores, você pode precisar de repetidores ou extensores FC.

Veredito Final: Planeje, Monitore e Simplifique

Fibre Channel é uma tecnologia poderosa, mas complexa. Para evitar dores de cabeça, siga estas recomendações:

Planeje seu zoning cuidadosamente: Use WWN zoning sempre que possível. Documente seu esquema de zoning.
Monitore a saúde da sua SAN: Use as ferramentas de monitoramento disponíveis para detectar problemas precocemente.
Simplifique sua configuração: Evite configurações complexas e desnecessárias.
Mantenha seu firmware atualizado: Mantenha o firmware dos seus switches FC e storages atualizado para corrigir bugs e melhorar a performance.
Teste suas configurações: Teste suas configurações de zoning e LUN Masking em um ambiente de teste antes de aplicá-las em produção.

Dominar o Fibre Channel exige dedicação e atenção aos detalhes. Ao entender os conceitos, planejar cuidadosamente e monitorar proativamente, você pode garantir que sua SAN entregue a performance e a disponibilidade que você precisa. E, mais importante, evitar aquela ligação de madrugada com o banco de dados gritando por socorro.
