Intel VROC vs Hardware RAID: A Realidade do Desempenho NVMe

Se você ainda está desenhando arquiteturas de storage NVMe usando os mesmos princípios da era SAS/SATA, você está jogando dinheiro e IOPS no lixo. A introdução do NVMe não foi apenas um aumento de velocidade; foi uma mudança fundamental na topologia de conexão entre a CPU e os dados.

Durante décadas, fomos condicionados a confiar na "placa RAID" dedicada com sua bateria de backup (BBU) e cache on-board. Era a rede de segurança do Sysadmin. Mas quando falamos de NVMe, essa controladora física se tornou o maior gargalo do seu servidor.

A Intel introduziu o VROC (Virtual RAID on CPU) como a resposta para esse problema, prometendo desempenho de hardware sem o hardware dedicado. Mas quanto disso é engenharia real e quanto é marketing para vender chaves de licença? Vamos dissecar a arquitetura, ignorar o hype e olhar para os caminhos de dados.

O que é Intel VROC?

Intel VROC (Virtual RAID on CPU) é uma solução de armazenamento híbrida que utiliza o recurso de hardware Intel VMD (Volume Management Device) integrado ao controlador PCIe da CPU para gerenciar drives NVMe. Diferente do RAID de hardware tradicional, ele não processa a lógica RAID em um chip dedicado, mas usa os ciclos da própria CPU principal, eliminando a necessidade de uma controladora HBA física e permitindo acesso direto às pistas PCIe para reduzir a latência.

---

O Gargalo do Barramento DMI e o Fim das Controladoras Tradicionais

Para entender por que o VROC existe, você precisa fazer a matemática de largura de banda. Uma controladora RAID topo de linha moderna geralmente se conecta à placa-mãe via um slot PCIe Gen4 x8 ou x16.

Um único SSD NVMe Gen4 x4 pode entregar cerca de 7.000 MB/s de leitura sequencial. Se você colocar quatro desses drives em um array:

• Demanda Potencial: ~28.000 MB/s.

• Gargalo da Controladora (x8 Gen4): ~16.000 MB/s (teóricos).

Você acabou de castrar o desempenho dos seus drives pela metade apenas por insistir em usar uma controladora física. Além da largura de banda, há o problema da latência. Uma controladora RAID tradicional é um "homem no meio" (Man-in-the-Middle). O dado sai da CPU, atravessa o barramento DMI ou PCIe até a controladora, é processado, entra no buffer da controladora e só então vai para o disco.

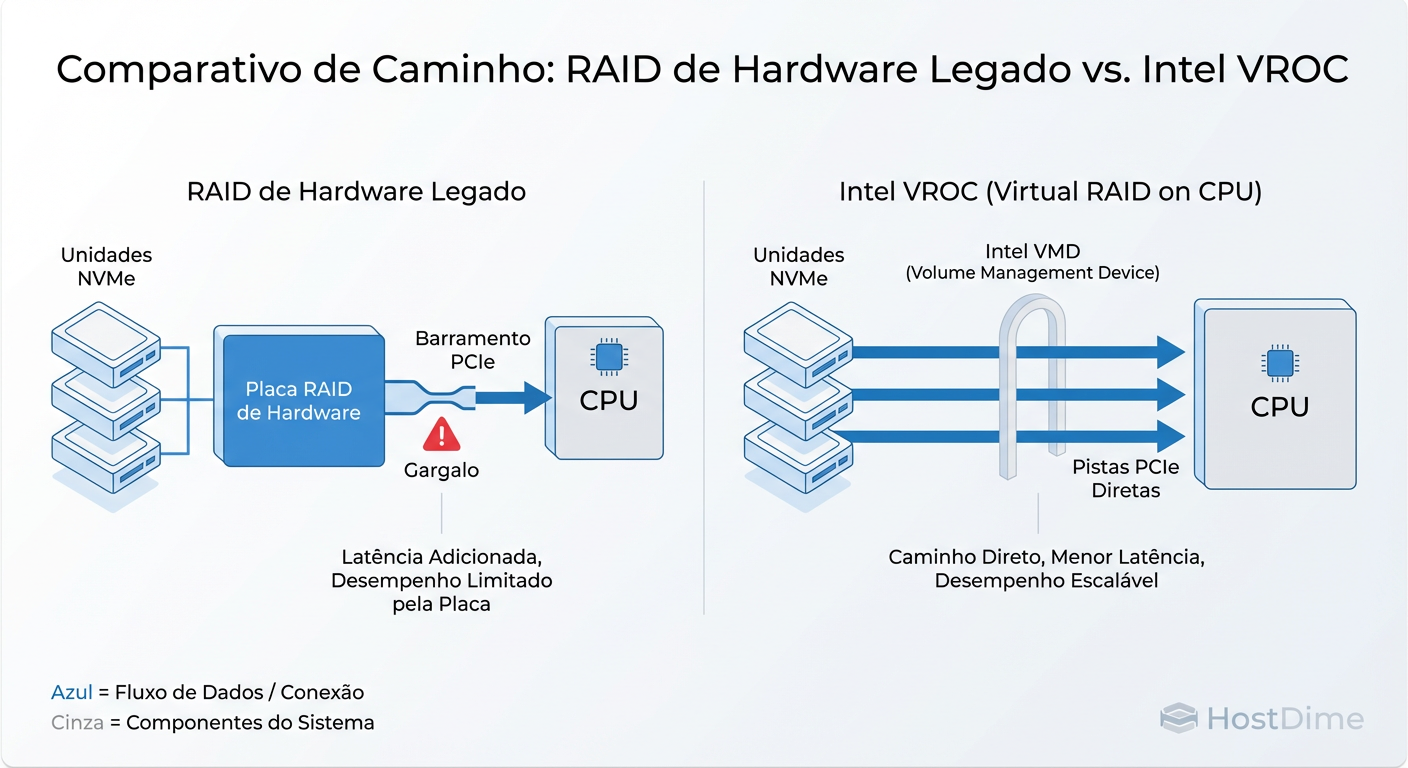

Figura: O Caminho dos Dados: Comparando o gargalo da controladora física (HW RAID) com o acesso direto às pistas PCIe da CPU (VROC).

Com NVMe, a latência do meio físico (NAND) é tão baixa que o overhead do protocolo e do hardware intermediário se torna estatisticamente relevante. O objetivo do design moderno é conectar o drive diretamente às pistas PCIe da CPU (Direct Attach). É aqui que o modelo tradicional colapsa.

Arquitetura Intel VROC: Entendendo o VMD no Ecossistema NVMe

Muitos administradores confundem VROC com um simples "Software RAID" glorificado. Embora a execução da paridade seja feita por software (instruções da CPU), há um componente de hardware crucial: o Intel VMD (Volume Management Device).

O VMD é um controlador lógico dentro do Root Complex da CPU (na arquitetura Xeon Scalable). Pense nele como uma "sub-controladora" invisível que agrupa pistas PCIe.

O que o VMD resolve na prática:

1. Agrupamento de Endereços: Sem VMD, cada drive NVMe aparece como um dispositivo PCI individual (/dev/nvme0n1, /dev/nvme1n1, etc.) espalhado pelo barramento. O VMD os agrupa em um único domínio de endereçamento.

2. Gestão de Erros e Hot-Plug: O pesadelo do NVMe "Direct Attach" antigo era a surpresa na remoção. O VMD intercepta os eventos de hot-plug e as interrupções de erro no barramento PCIe, permitindo que o driver trate a remoção de um disco sem causar um Kernel Panic ou travar o barramento.

3. LED Management: Parece bobo, mas em um datacenter, saber qual drive piscar quando falha é vital. O VMD padroniza isso.

Portanto, o VROC é a camada de software (driver) que roda sobre a lógica de hardware do VMD.

A Ilusão do Hardware: Por que VROC é Software RAID Híbrido

Sejamos diretos: VROC não possui um processador ROC (RAID on Chip) dedicado. Quem calcula a paridade (XOR para RAID 5, ou polinômios de Reed-Solomon para RAID 6) é a sua CPU Xeon principal.

Isso levanta a questão clássica: "Isso não vai matar minha CPU?"

Na era dos HDDs rotacionais, isso era uma preocupação válida. Hoje, com CPUs de 24, 48 ou 64 núcleos, o custo de calcular paridade é trivial comparado ao benefício de remover o gargalo de I/O. O VROC utiliza instruções AVX-512 para acelerar esses cálculos, tornando o impacto na CPU quase imperceptível em cargas de trabalho normais.

No entanto, não se engane. O VROC é, funcionalmente, um Software RAID assistido por Firmware. Ele está muito mais próximo do mdadm do Linux do que de uma controladora PERC ou MegaRAID física.

Aviso de Integridade: Diferente de uma controladora RAID com cache de 4GB e bateria (BBU), o VROC usa a RAM do sistema. Se a energia cair e você não tiver uma UPS, os dados em trânsito (write hole) no RAID 5/6 podem ser corrompidos. O VROC tenta mitigar isso com "Dirty Stripe Journaling", mas isso tem penalidade de performance.

Batalha de Latência NVMe: VROC vs Hardware RAID vs ZFS

Onde o VROC realmente brilha ou falha? A resposta está na latência e na compatibilidade do SO.

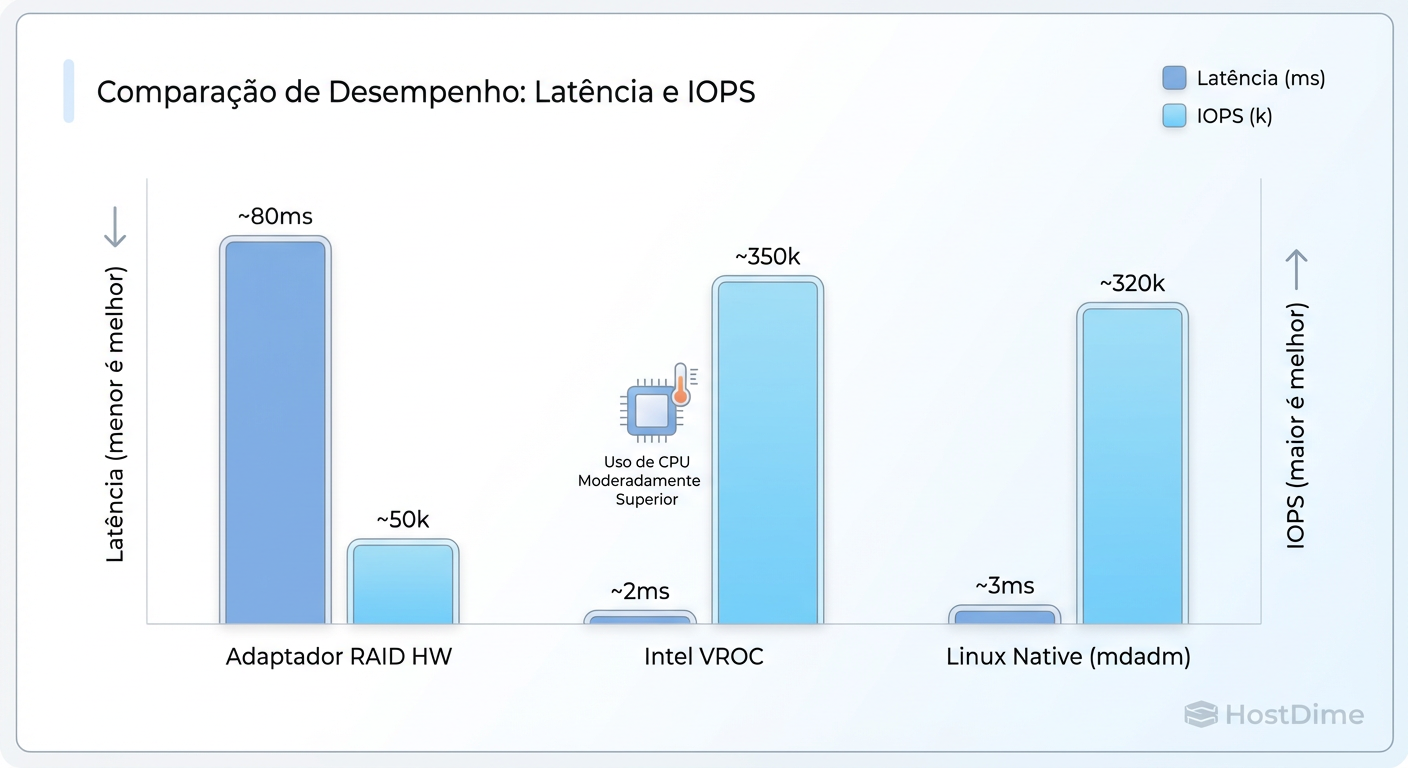

Figura: Trade-offs de Latência e Overhead: Onde o VROC se posiciona entre o Hardware RAID tradicional e o Software RAID puro.

Comparativo de Arquiteturas de Storage

Característica	Hardware RAID (Tri-Mode)	Intel VROC	Software RAID Puro (ZFS/mdadm)
Custo de Hardware	Alto (Placa + BBU + Cabos)	Médio (Licença/Dongle)	Zero (Incluso no SO)
Latência	Média (Overhead da controladora)	Baixa (Caminho direto PCIe)	Baixa (Caminho direto PCIe)
Throughput	Limitado pelo slot PCIe da placa	Limitado apenas pela CPU/DMI	Limitado apenas pela CPU
Proteção Power-Loss	Excelente (Cache BBU)	Depende da UPS do Rack	Depende de ZIL/SLOG e UPS
Portabilidade	Ruim (Requer mesma controladora)	Ruim (Requer plataforma Intel)	Excelente (Qualquer hardware)
Bootável?	Sim, transparente	Sim, via UEFI	Complexo (Depende do Bootloader/OS)

Para um sysadmin Linux purista, o mdadm ou ZFS geralmente supera o VROC em flexibilidade. Você não fica preso a um fornecedor. Porém, o mdadm não sabe gerenciar o LED de falha no backplane do servidor Dell/HPE nativamente sem scripts obscuros, e o boot via ZFS root ainda é uma aventura em algumas distros.

O VROC preenche essa lacuna: ele oferece a integração de hardware (LEDs, Boot, Hot-plug estável) com a velocidade do software RAID.

O Custo Oculto do VROC: Licenciamento, Dongles e Bloqueio de Vendor

Aqui é onde o meu ceticismo aumenta. Tecnicamente, o VROC é código rodando na CPU. Mas a Intel decidiu segmentar o recurso através de chaves de hardware (Dongles) ou chaves de licença na BIOS.

Para usar RAID 0 ou 1 (Pass-through), geralmente é gratuito (VROC Standard). Mas se você quiser RAID 5 ou 10, precisará comprar uma chave "Premium" ou "Intel SSD Only".

1. A armadilha do "Intel SSD Only": Algumas licenças VROC funcionam apenas se você usar SSDs da Intel. Se você tentar economizar comprando Samsung ou Micron, o array pode não subir ou ficar em modo degradado.

2. O Dongle Físico: Em 2024, ainda estamos plugando pecinhas de plástico na placa-mãe para desbloquear uma funcionalidade de software. Se esse dongle falhar ou se você trocar de placa-mãe e esquecer de movê-lo, adeus acesso aos dados.

Isso cria um Vendor Lock-in perigoso. Com ZFS ou mdadm, eu posso pegar meus drives, plugá-los em um servidor AMD EPYC e importar o pool. Com VROC, eu estou casado com a plataforma Intel Xeon.

Cenários de Decisão: Quando o VROC é a Única Opção Viável para NVMe

Apesar das críticas, existem cenários onde o VROC não é apenas bom, é a única escolha profissional sensata.

1. Servidores Windows Server / Hyper-V

O Windows tem um suporte atroz para Software RAID nativo (Espaços de Armazenamento Diretos - S2D - é complexo para setups pequenos, e Discos Dinâmicos são tecnologia legada e lenta). Se você precisa de um RAID 1 redundante para o drive de C: (Boot) em um servidor Windows NVMe, o VROC é a melhor opção. Ele apresenta um volume lógico único para o instalador do Windows.

2. VMware ESXi / vSphere

O ESXi não suporta software RAID. Ponto final. Ele espera ver um dispositivo de bloco único. Historicamente, isso nos forçava a usar controladoras RAID de hardware. Com o VROC, podemos usar drives NVMe e apresentar um volume redundante para o ESXi. É o caso de uso "matador" do VROC. Sem ele, você não tem redundância local em NVMe no ESXi (exceto usando vSAN, que é outra conversa e custo).

3. Dual-Boot e Workstations

Se você tem uma workstation de alta performance que precisa bootar tanto Linux quanto Windows e compartilhar um volume RAID de alta velocidade, o VROC resolve isso na camada de BIOS/UEFI.

Diagnóstico Rápido: Você tem VMD ativo?

Se você está em um servidor Linux e quer saber se o VMD está interceptando seus drives, não procure pelos drives NVMe diretamente no lspci tradicional, procure pelo controlador VMD:

lspci -nn | grep -i vmd

# Se o VMD estiver ativo, os drives NVMe estarão "atrás" dele no domínio PCI.
# Verifique a topologia:
ls -l /sys/bus/pci/devices/*/driver

Veredito Técnico: Pragmatismo acima de tudo

Não use Intel VROC porque "é da Intel" ou porque parece moderno.

• Use ZFS/mdadm se você roda Linux puro e quer portabilidade total e integridade de dados superior.

• Use Hardware RAID apenas se você estiver preso a HDDs rotacionais ou SATA SSDs antigos onde a controladora não é gargalo.

• Use Intel VROC se você precisa de RAID bootável em NVMe para ESXi ou Windows, ou se precisa de gestão simplificada de LEDs e Hot-plug em servidores corporativos sem sacrificar a latência do NVMe.

O desempenho do NVMe é brutal. Não deixe uma decisão de arquitetura preguiçosa ser o freio de mão do seu servidor.

---

Referências & Leitura Complementar

1. Intel Virtual RAID on CPU (VROC) User Guide - Especificações técnicas sobre domínios VMD e chaves de licenciamento.

2. NVM Express Base Specification (Revision 2.0) - Detalhes sobre o protocolo de transporte e manuseio de filas (que o VMD gerencia).

3. VMware Knowledge Base (KB 2147620) - Configuração de Intel VMD/VROC para ambientes vSphere/ESXi.

4. Linux Kernel Documentation: VMD Driver - Como o kernel Linux lida com a abstração do Volume Management Device.
