Io Queue Depth Performance

O Modelo Mental da Fila

Imagine uma lanchonete. Clientes chegam (requisições de I/O), fazem seus pedidos (leitura ou escrita de dados) e esperam (tempo de latência) até que seus hambúrgueres (dados) sejam entregues. Se a lanchonete tiver apenas um chapeiro (um único disco rígido), cada cliente terá que esperar sua vez. Se muitos clientes chegarem de uma vez, forma-se uma fila.

A fila de I/O funciona de forma semelhante. Quando uma aplicação precisa ler ou escrever dados, ela envia uma requisição para o sistema operacional. O sistema operacional, por sua vez, coloca essa requisição em uma fila para ser processada pelo dispositivo de armazenamento (SSD, HDD, etc.).

Por que precisamos de uma fila?

A resposta está na Lei de Little. Essa lei, em termos simplificados, afirma que o número médio de itens em um sistema de filas (L) é igual à taxa média de chegada de itens (λ) multiplicada pelo tempo médio que um item passa no sistema (W):

L = λ * W

No contexto de I/O:

L: Tamanho da fila de I/O (queue depth)
λ: Taxa de requisições de I/O (IOPS)
W: Latência (tempo de resposta)

A Lei de Little nos mostra que, para manter a latência baixa (W), precisamos gerenciar o tamanho da fila (L) e a taxa de requisições (λ). Se a taxa de requisições for muito alta e a fila ficar muito grande, a latência inevitavelmente aumentará.

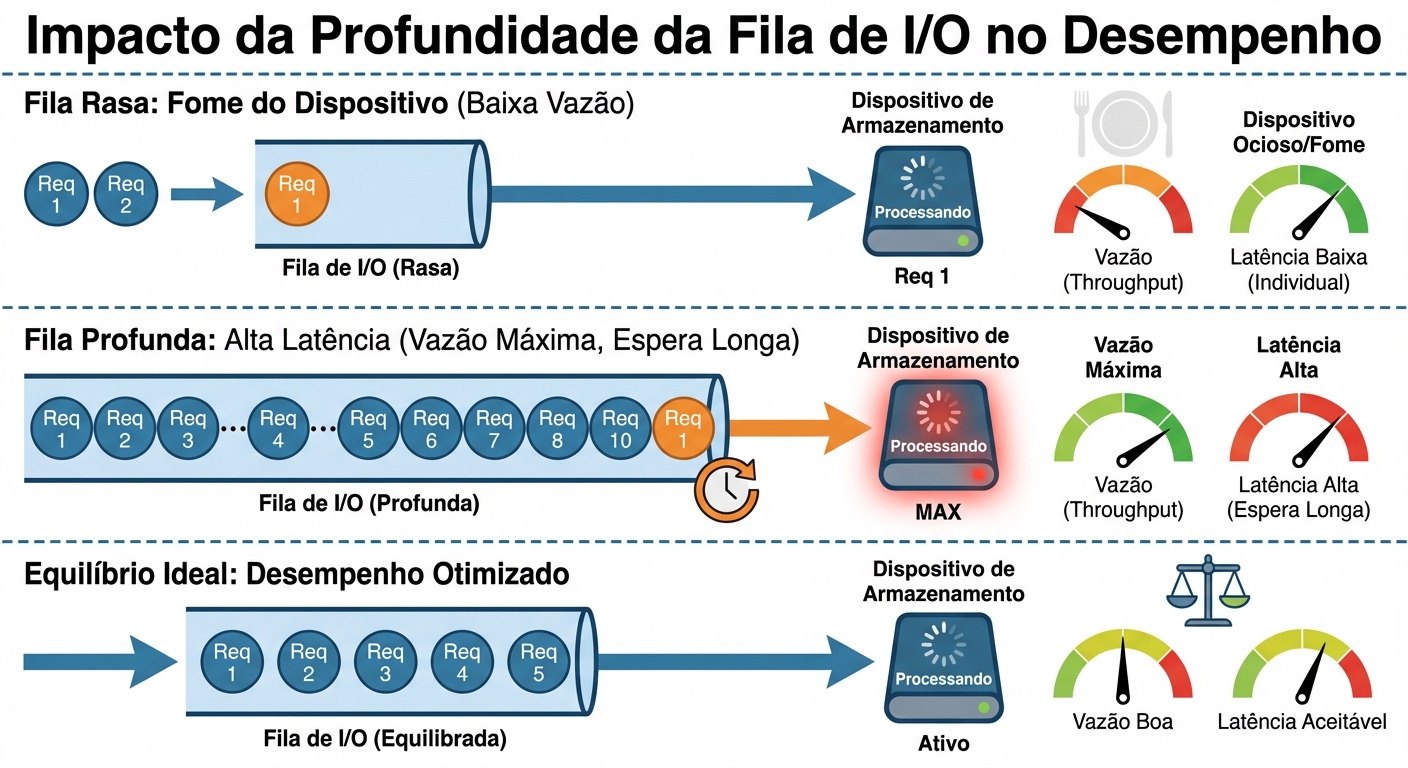

Impacto da fila de I/O e queue depth no desempenho

Queue Depth (Profundidade da Fila): O Que É

Queue depth (QD), ou profundidade da fila, é o número de requisi��ões de I/O pendentes que um dispositivo de armazenamento (ou um subsistema de armazenamento) está esperando para processar em um dado momento. É, essencialmente, o tamanho da fila.

Como funciona "por baixo do capô":

Aplicação -> Sistema Operacional: A aplicação faz uma requisição de leitura ou escrita através de chamadas de sistema (system calls).
Sistema Operacional -> Driver: O sistema operacional (especificamente, o driver do dispositivo) coloca a requisição na fila de I/O.
Driver -> Controladora: O driver comunica a requisição à controladora do dispositivo (e.g., controladora SATA, SAS, NVMe).
Controladora -> Dispositivo: A controladora gerencia a fila e envia as requisições para o dispositivo de armazenamento.
Dispositivo: O dispositivo processa a requisição e retorna o resultado.

Cada componente nesse caminho (sistema operacional, driver, controladora e dispositivo) pode ter sua própria fila e seu próprio limite de queue depth. O queue depth efetivo é o menor queue depth de todos os componentes.

Warning: Se a queue depth configurada no sistema operacional for maior que a suportada pelo dispositivo, as requisições serão enfileiradas no sistema operacional, aumentando a latência.

As controladoras de armazenamento (HBAs - Host Bus Adapters) têm um papel crucial. Elas atuam como intermediárias entre o servidor e os dispositivos de armazenamento, e possuem sua própria capacidade de enfileiramento. Uma HBA com uma queue depth limitada pode se tornar um gargalo, mesmo que os SSDs conectados a ela sejam capazes de lidar com uma queue depth maior.

Impacto no Desempenho: IOPS, Latência e Throughput

O queue depth tem um impacto direto em três métricas chave de desempenho:

IOPS (Input/Output Operations Per Second): O número de operações de leitura ou escrita que o dispositivo pode realizar por segundo.
Latência: O tempo que leva para uma requisição de I/O ser completada.
Throughput: A quantidade de dados que podem ser transferidos por segundo (e.g., MB/s).

Relação entre Queue Depth e IOPS:

Aumentar a queue depth geralmente aumenta o IOPS, até um certo ponto. Isso acontece porque o dispositivo tem mais trabalho para fazer em paralelo, o que pode otimizar o uso dos seus recursos internos. No entanto, após um certo limite, aumentar a queue depth não aumenta mais o IOPS e, em vez disso, começa a aumentar a latência.

Relação entre Queue Depth e Latência:

A latência aumenta com o queue depth devido ao tempo extra que as requisições passam esperando na fila. Se a fila estiver constantemente cheia, novas requisições terão que esperar muito tempo antes de serem processadas.

Relação entre Queue Depth e Throughput:

O throughput também pode ser afetado pelo queue depth. Se a latência for muito alta, o throughput pode diminuir, mesmo que o IOPS seja alto. Isso acontece porque o sistema está gastando mais tempo gerenciando a fila do que transferindo dados.

O "Conflito" da Fila:

O desafio é encontrar o equilíbrio ideal. Um queue depth muito baixo pode subutilizar o dispositivo, enquanto um queue depth muito alto pode aumentar a latência. Esse é o "conflito" da fila: otimizar o queue depth para maximizar o IOPS e o throughput sem aumentar excessivamente a latência.

Queue Depth Ideal: Encontrando o Ponto Doce

Não existe um valor de queue depth "ideal" que funcione para todos os sistemas. O valor ideal depende de vários fatores, incluindo:

Tipo de dispositivo de armazenamento: SSDs geralmente podem lidar com queue depths mais altas do que HDDs.
Carga de trabalho: Cargas de trabalho com muitas operações aleatórias (e.g., bancos de dados) podem se beneficiar de queue depths mais altas do que cargas de trabalho com muitas operações sequenciais (e.g., streaming de vídeo).
Controladora de armazenamento: A capacidade da controladora de lidar com queue depths altas.
Sistema operacional e drivers: A eficiência do sistema operacional e dos drivers na gestão da fila de I/O.

Como encontrar o ponto doce:

Benchmarking: Use ferramentas como fio (Flexible I/O Tester) para testar o desempenho do seu sistema com diferentes valores de queue depth.
Monitoramento: Monitore as métricas de desempenho (IOPS, latência, throughput) em tempo real para identificar o valor de queue depth que oferece o melhor desempenho.
Experimentação: Aumente gradualmente a queue depth e observe como as métricas de desempenho mudam. Pare de aumentar a queue depth quando a latência começar a aumentar significativamente sem um aumento correspondente no IOPS ou throughput.

I/O Schedulers no Linux: Como Afetam a Fila

O Linux usa I/O schedulers para decidir a ordem em que as requisições de I/O são enviadas para o dispositivo de armazenamento. Diferentes schedulers usam diferentes algoritmos para otimizar o desempenho. Alguns schedulers comuns incluem:

noop: O scheduler mais simples. Ele simplesmente enfileira as requisições em ordem de chegada e as envia para o dispositivo. Adequado para SSDs e dispositivos com sua própria lógica de enfileiramento.
mq-deadline: Um scheduler que tenta minimizar a latência, dando prioridade a requisições que estão esperando há muito tempo. Adequado para sistemas com HDDs.
kyber: Um scheduler projetado para sistemas NVMe. Ele usa informações sobre o dispositivo para otimizar o desempenho.
bfq (Budget Fair Queueing): Um scheduler que tenta garantir que todas as aplicações recebam uma parte justa dos recursos de I/O. Adequado para sistemas com múltiplas aplicações rodando simultaneamente.

Como os schedulers afetam a fila:

Cada scheduler tem uma forma diferente de organizar e priorizar as requisições na fila. Alguns schedulers tentam agrupar requisições próximas no disco para minimizar o movimento da cabeça de leitura/escrita (no caso de HDDs). Outros schedulers tentam dar prioridade a requisições que estão esperando há muito tempo para evitar que uma aplicação fique "faminta" por I/O.

A escolha do scheduler correto pode ter um impacto significativo no desempenho. Para SSDs, noop ou kyber são geralmente as melhores opções. Para HDDs, mq-deadline ou bfq podem ser mais adequados.

Você pode verificar o scheduler atual usando o comando:

cat /sys/block/sdX/queue/scheduler

Substitua sdX pelo nome do seu dispositivo (e.g., sda, sdb).

Para alterar o scheduler, você pode usar o comando:

echo "scheduler_name" > /sys/block/sdX/queue/scheduler

Warning: Alterar o scheduler pode ter um impacto significativo no desempenho. Teste cuidadosamente antes de fazer alterações em um sistema de produção.

Como Ajustar e Medir

Parâmetros a serem ajustados:

nr_requests: Este parâmetro controla o número máximo de requisições de leitura/escrita pendentes para um determinado dispositivo. Ele pode ser ajustado no arquivo /sys/block/sdX/queue/nr_requests.
HBA Queue Depth: Algumas HBAs permitem que você configure a queue depth diretamente. Consulte a documentação da sua HBA para obter mais informações.
I/O Scheduler: Como mencionado anteriormente, a escolha do I/O scheduler pode ter um impacto significativo no desempenho.

Ferramentas para medir o desempenho:

iostat: Uma ferramenta de linha de comando que fornece informações sobre o desempenho de I/O. Ele pode mostrar IOPS, latência, throughput e outras métricas.
fio (Flexible I/O Tester): Uma ferramenta poderosa para testar o desempenho de I/O. Ele permite que você configure vários parâmetros, incluindo queue depth, tamanho do bloco e tipo de operação (leitura/escrita).
vmstat: Uma ferramenta que fornece informações sobre o uso de recursos do sistema, incluindo I/O.

Exemplos:

Usando iostat para monitorar o desempenho do disco sda:

iostat -x sda 1

Usando fio para testar o desempenho com diferentes queue depths:

fio --name=test --ioengine=libaio --filename=/dev/sda --bs=4k --direct=1 --rw=randrw --rwmixread=70 --iodepth=1 --numjobs=1 --time_based --runtime=60s --group_reporting
fio --name=test --ioengine=libaio --filename=/dev/sda --bs=4k --direct=1 --rw=randrw --rwmixread=70 --iodepth=4 --numjobs=1 --time_based --runtime=60s --group_reporting
fio --name=test --ioengine=libaio --filename=/dev/sda --bs=4k --direct=1 --rw=randrw --rwmixread=70 --iodepth=16 --numjobs=1 --time_based --runtime=60s --group_reporting

Esses comandos executam testes de I/O aleatórios de leitura e escrita (70% leitura, 30% escrita) no dispositivo /dev/sda com tamanhos de bloco de 4KB e diferentes valores de queue depth (1, 4 e 16). Analise os resultados (IOPS, latência) para determinar o queue depth ideal para sua carga de trabalho.

O Que Levar Disso: O Resumo da Ópera

Gerenciar a fila de I/O e o queue depth é crucial para otimizar o desempenho do seu sistema. Entender como esses parâmetros afetam o IOPS, a latência e o throughput permite que você ajuste seu sistema para obter o melhor desempenho possível.

Lembre-se:

A Lei de Little fornece um modelo mental útil para entender a relação entre queue depth, IOPS e latência.
Não existe um valor de queue depth "ideal" que funcione para todos os sistemas.
Experimente com diferentes valores de queue depth e monitore as métricas de desempenho para encontrar o ponto doce.
Escolha o I/O scheduler correto para o seu tipo de dispositivo e carga de trabalho.
Use ferramentas como iostat e fio para medir o desempenho e identificar gargalos.

Ao dominar a arte de gerenciar a fila de I/O, você estará bem equipado para construir sistemas de alto desempenho que atendam às necessidades de suas aplicações.
