Alinhamento de Partição: O Segredo Oculto da Performance de I/O

O alinhamento de partição é um daqueles detalhes de baixo nível que, quando negligenciado, pode causar dores de cabeça significativas em termos de performance de I/O. Se você é um sysadmin, SRE ou engenheiro de infraestrutura, entender o alinhamento (e o desalinhamento) é crucial para garantir que seus sistemas de armazenamento estejam operando no máximo de sua capacidade. Este guia vai desmistificar o conceito, mostrar como verificar o alinhamento e fornecer estratégias para corrigir e prevenir problemas.

O Problema do Desalinhamento (Misalignment)

Imagine que você está tentando encaixotar vários objetos retangulares em caixas maiores, também retangulares. Se os objetos menores estiverem alinhados perfeitamente com as bordas das caixas maiores, tudo se encaixa de forma eficiente. Mas se os objetos estiverem desalinhados, você pode precisar de mais caixas para acomodar tudo, e o processo se torna ineficiente.

No mundo do armazenamento de dados, o mesmo princípio se aplica. Quando as partições de um disco não estão alinhadas corretamente com os limites físicos do dispositivo de armazenamento subjacente, cada operação de leitura ou escrita pode exigir o dobro do trabalho, resultando em uma degradação significativa do desempenho.

Fundamentos: Setores Físicos vs Blocos Lógicos

Para entender o alinhamento, precisamos primeiro entender como os dados são organizados em um disco e como o sistema operacional interage com ele.

• Setores Físicos: Os discos rígidos e SSDs organizam os dados em unidades físicas chamadas setores. Tradicionalmente, os setores tinham 512 bytes, mas os discos modernos (especialmente os de grande capacidade) usam setores de 4096 bytes (4K). Esses setores são a menor unidade de armazenamento que o disco pode ler ou escrever.

• Blocos Lógicos: O sistema operacional organiza os dados em blocos lógicos. O tamanho do bloco é definido pelo sistema de arquivos (ext4, XFS, ZFS, etc.) e geralmente é de 4KB (o mesmo tamanho dos setores físicos em discos modernos).

A chave é que o sistema operacional "pensa" em blocos, enquanto o disco "pensa" em setores. O alinhamento ideal ocorre quando os blocos lógicos do sistema de arquivos se alinham perfeitamente com os setores físicos do disco.

Alinhamento: O Ponto Ótimo para I/O

O alinhamento, em termos simples, significa que o início de uma partição coincide com o início de um setor físico no disco. Quando isso acontece, as operações de leitura e escrita podem ser realizadas de forma eficiente, pois cada bloco lógico corresponde a um único setor físico (ou um múltiplo inteiro de setores físicos).

Multiplicadores Comuns:

• 4K: Em discos com setores de 4KB, o alinhamento deve ser feito em múltiplos de 4KB.
• 1MiB (1024 KiB): Um valor de alinhamento ainda mais comum e recomendado é 1MiB. Isso garante o alinhamento não apenas com setores de 4KB, mas também com tamanhos de stripe em configurações RAID (falaremos disso mais adiante).

Alinhar em 1MiB geralmente é uma aposta segura, pois acomoda a maioria dos cenários de hardware e software modernos.

Misalignment: O Problema do "Double Read/Write"

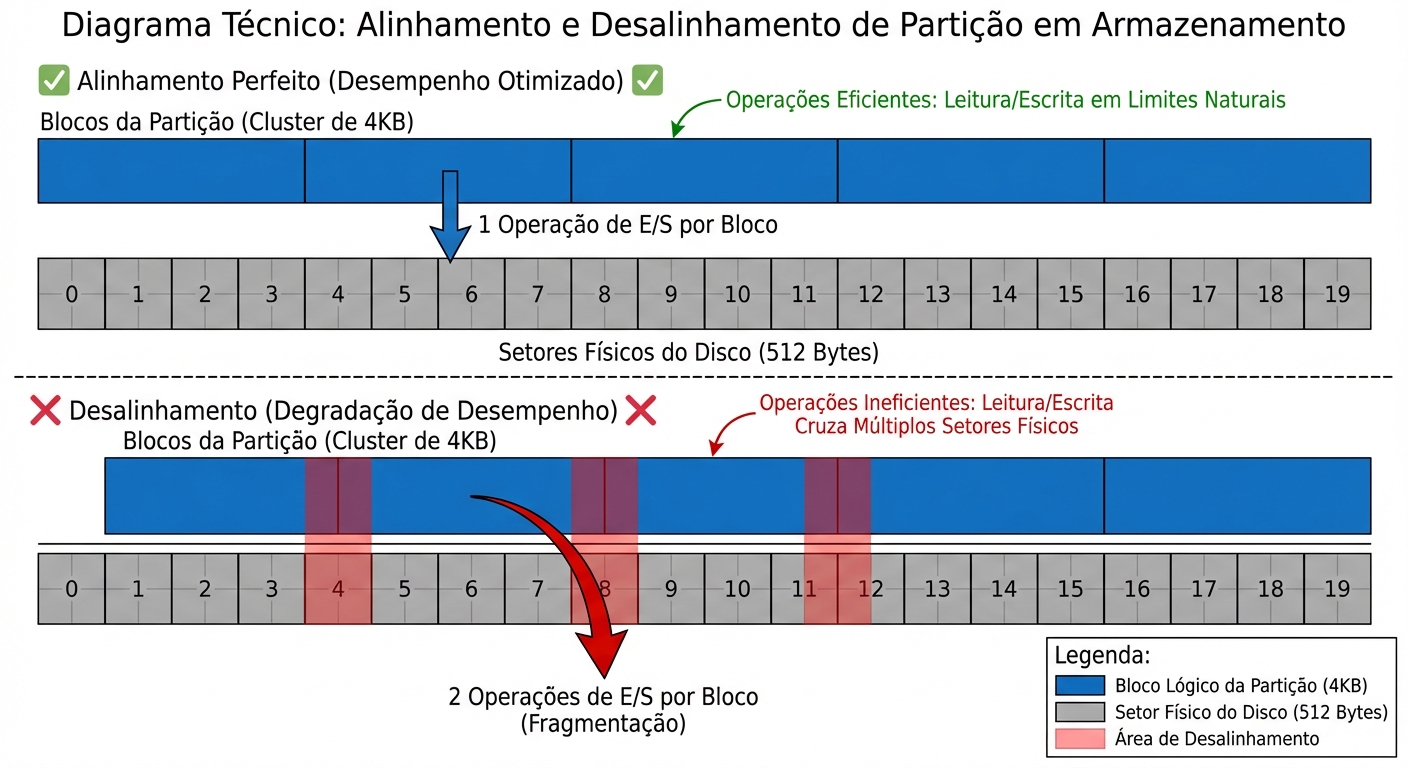

O desalinhamento (misalignment) ocorre quando o início de uma partição não coincide com o início de um setor físico. Isso significa que um único bloco lógico do sistema de arquivos pode se estender por dois setores físicos diferentes.

O "Double Read/Write" Problem:

Quando um bloco lógico está desalinhado, uma única operação de leitura ou escrita lógica pode exigir que o disco execute duas operações físicas de leitura ou escrita. Por exemplo, se um bloco lógico de 4KB começa no meio de um setor físico de 4KB e termina no meio do setor seguinte, o disco precisa ler/escrever ambos os setores para completar a operação.

Isso tem um impacto devastador no desempenho, especialmente em operações de escrita, onde a latência é significativamente aumentada.

Causas Comuns de Desalinhamento:

• MBR Antigo: O esquema de particionamento MBR (Master Boot Record) tradicionalmente usava um deslocamento de 63 setores (31.5KB com setores de 512 bytes), que não é alinhado com os tamanhos de setor modernos.
• Ferramentas Antigas: Ferramentas de particionamento mais antigas podem não ter alinhado as partições corretamente por padrão.
• Virtualização: A criação de partições dentro de máquinas virtuais usando configurações padrão pode levar ao desalinhamento se o hipervisor não estiver configurado corretamente.

Impacto no Desempenho

O desalinhamento de partições pode afetar drasticamente o desempenho de I/O de várias maneiras:

• IOPS (Input/Output Operations Per Second): O número de operações de I/O que o sistema pode realizar por segundo é reduzido. Cada operação lógica se transforma em duas físicas, diminuindo a taxa geral de IOPS.
• Latência: O tempo necessário para completar uma operação de I/O aumenta significativamente. O "double read/write" adiciona sobrecarga, resultando em maior latência.
• Throughput: A taxa de transferência de dados (MB/s) também é afetada. Embora a latência seja o fator mais perceptível, o throughput geral também diminui à medida que o sistema gasta mais tempo realizando operações físicas extras.

"Cache Thrashing":

O desalinhamento também pode levar a um fenômeno chamado "cache thrashing". Os discos modernos usam caches para armazenar dados acessados recentemente, acelerando as operações de leitura/escrita. Quando as partições estão desalinhadas, o cache se torna menos eficaz, pois cada operação lógica pode exigir o acesso a duas entradas de cache diferentes, reduzindo a taxa de acerto do cache e aumentando a latência.

Como Verificar o Alinhamento

Existem várias ferramentas que você pode usar para verificar o alinhamento das partições:

1. fdisk:

fdisk é uma ferramenta clássica de particionamento. Para verificar o alinhamento, execute:

sudo fdisk -l /dev/sda

Procure pela coluna "Start". O valor "Start" (em setores) da primeira partição deve ser divisível por 2048 (para alinhamento de 1MiB, já que 1MiB = 2048 setores de 512 bytes). Se não for, a partição está desalinhada.

Exemplo de saída alinhada:

Device     Boot Start       End   Sectors   Size Id Type
/dev/sda1        2048   2099199   2097152     1G 83 Linux
/dev/sda2     2099200 488397167 486297968 231.9G 8e Linux LVM

Exemplo de saída desalinhada:

Device     Boot Start       End   Sectors   Size Id Type
/dev/sda1          63   2099199   2097152     1G 83 Linux
/dev/sda2     2099200 488397167 486297968 231.9G 8e Linux LVM

Observe que na saída desalinhada, o Start da primeira partição é 63, um número ímpar e suspeito.

2. parted:

parted é uma ferramenta mais moderna e poderosa. Execute:

sudo parted /dev/sda print

Procure por "Partition Table: gpt" (se estiver usando GPT) ou "Partition Table: msdos" (se estiver usando MBR). A saída mostrará o início e o fim de cada partição em MiB. Se o início não for um número inteiro, a partição está desalinhada.

Exemplo de saída alinhada:

Model: ATA VBOX HARDDISK (sda)
Disk /dev/sda: 250GB
Sector size (logical/physical): 512B/512B
Partition Table: gpt
Disk Flags:

Number  Start   End    Size   File system  Name  Flags
 1      1049kB  1075MB 1074MB ext4
 2      1075MB  249GB  248GB  ext4

Exemplo de saída desalinhada:

Model: ATA VBOX HARDDISK (sda)
Disk /dev/sda: 250GB
Sector size (logical/physical): 512B/512B
Partition Table: msdos
Disk Flags:

Number  Start   End    Size   Type     File system  Flags
 1      0.032MB 1075MB 1074MB primary  ext4         boot
 2      1075MB  249GB  248GB  primary  ext4

Note que na saída desalinhada, o Start da primeira partição é 0.032MB, indicando um desalinhamento.

3. Script sector_size.sh:

Este script é uma maneira rápida de verificar o alinhamento e o tamanho do setor físico:

#!/bin/bash

DISK=$1

if [ -z "$DISK" ]; then
  echo "Uso: $0 /dev/sdX"
  exit 1
fi

PHYSICAL_SECTOR_SIZE=$(sudo cat /sys/block/${DISK##*/}/queue/physical_block_size)
LOGICAL_SECTOR_SIZE=$(sudo cat /sys/block/${DISK##*/}/queue/logical_block_size)

echo "Disco: $DISK"
echo "Tamanho do setor físico: $PHYSICAL_SECTOR_SIZE bytes"
echo "Tamanho do setor lógico: $LOGICAL_SECTOR_SIZE bytes"

fdisk -l $DISK

Salve o script como sector_size.sh, dê permissão de execução (chmod +x sector_size.sh) e execute:

./sector_size.sh /dev/sda

Este script mostrará o tamanho do setor físico e lógico do disco, além de exibir a saída do fdisk -l, permitindo uma análise completa.

Como Corrigir e Prevenir

Corrigir o desalinhamento de partições em um sistema existente é complicado e geralmente envolve fazer backup dos dados, recriar as partições corretamente e restaurar os dados. Portanto, a prevenção é a melhor estratégia.

1. Particionamento Correto Durante a Instalação:

Ao instalar um sistema operacional, certifique-se de usar as ferramentas de particionamento modernas (como parted ou o instalador gráfico do sistema operacional) e especifique um alinhamento de 1MiB. A maioria dos instaladores modernos já faz isso por padrão, mas é sempre bom verificar.

2. UUIDs (Universally Unique Identifiers):

Ao invés de referenciar dispositivos por seus nomes (/dev/sda1, /dev/sdb2), use UUIDs nos arquivos de configuração (como /etc/fstab). UUIDs são identificadores únicos que não mudam mesmo que a ordem dos discos seja alterada. Isso evita problemas se você adicionar ou remover discos do sistema.

3. LVM (Logical Volume Manager):

LVM é uma camada de abstração sobre os discos físicos. Ele permite criar volumes lógicos que podem ser redimensionados e movidos entre discos. LVM também garante o alinhamento correto das partições por padrão. Ao usar LVM, certifique-se de criar o grupo de volumes com um tamanho de "extent" que seja um múltiplo de 1MiB (por exemplo, 4MiB).

4. ZFS:

ZFS é um sistema de arquivos avançado que lida com o alinhamento automaticamente. Ele detecta o tamanho do setor físico do disco e alinha as partições de acordo. ZFS também oferece recursos como proteção contra corrupção de dados, snapshots e compressão.

5. RAID (Redundant Array of Independent Disks):

Ao configurar RAID, é crucial garantir que o tamanho do stripe seja alinhado com o tamanho do setor físico e o tamanho do bloco do sistema de arquivos. Um desalinhamento no tamanho do stripe pode levar a um desempenho ainda pior do que o desalinhamento de uma única partição. Geralmente, alinhar o tamanho do stripe com 1MiB é uma boa prática.

O Que Levar Disso

O alinhamento de partições é um detalhe crucial que pode afetar significativamente o desempenho de I/O. Embora possa parecer um conceito de baixo nível, negligenciá-lo pode levar a gargalos de desempenho e frustração. Ao entender os fundamentos, usar as ferramentas corretas para verificar o alinhamento e seguir as melhores práticas de particionamento, você pode garantir que seus sistemas de armazenamento estejam operando de forma eficiente e confiável. Lembre-se: um bom planejamento do layout de discos é fundamental para evitar dores de cabeça no futuro. E, em caso de dúvida, alinhe tudo em 1MiB!
